LMZM33602/3 — компактные 36V DC-DC модули питания



LMZM33602 и LMZM33603 - DC-DC модули со встроенной индуктивностью - высокоинтегрированные решения, которые позволяют значительно сократить время на разработку конечных устройств. Для запуска модулей достаточно всего 4 внешних компонента: 2 резистора и 2 конденсатора.

Технические параметры

  • диапазон входных напряжений – 4…36 В;
  • выходное напряжение настраивается в диапазоне – 1…18 В для LMZM33602 и 1.0…13.5 В для LMZM33603;
  • номинальное значение выходного тока – 2.0 А для LMZM33602 и 3.0 А для LMZM33603;
  • частоту коммутации можно настроить в диапазоне 0.2…1.6 МГц;
  • наличие выход Power Good;
  • возможность синхронизации внешним тактовым сигналом;
  • максимальное значение КПД достигает 95%;
  • диапазон температур окружающей среды –40…105°С;
  • модуль удовлетворяет стандарту EN55011 Класс B по излучаемым ЭМП;
  • низкопрофильный корпус QFN18 размером 7×9×4 мм.

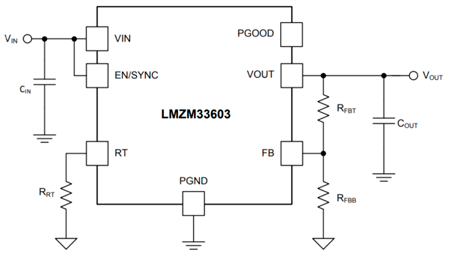

Типовая схема включения LMZM33603

Типовая схема включения LMZM33603



Типовые применения

  • промышленная автоматизация;
  • системы питания для Smart Grid;
  • реализация решений типа "Point of load";
  • системы питания от шины 24 В.

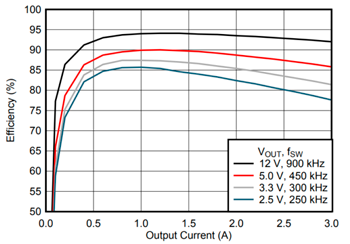

График КПД DC-DC модуля LMZM33603

График КПД DC-DC модуля LMZM33603 (Vin = 24 В)

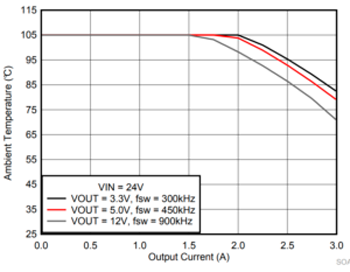

Диаграмма области безопасной работы LMZM33603

Диаграмма области безопасной работы LMZM33603



Источник: www.compel.ru

Дата публикации: 13.10.2018
