MAX11156 – миниатюрные 18-битные АЦП последовательного приближения



MAX11156 - новый 18-разрядный аналого-цифровой преобразователь (АЦП) последовательного приближения (SAR) от компании Maxim Integrated, который выпускается в 12-выводном корпусе TDFN размером 3×3 мм, что c учетом характеристик позволяет назвать его самым миниатюрным в отрасли на сегодняшний день. MAX11156 имеет встроенный источник опорного напряжения с буфером, что позволяет снизить стоимость и дополнительно сэкономить место на плате по сравнению с конкурирующими решениями.

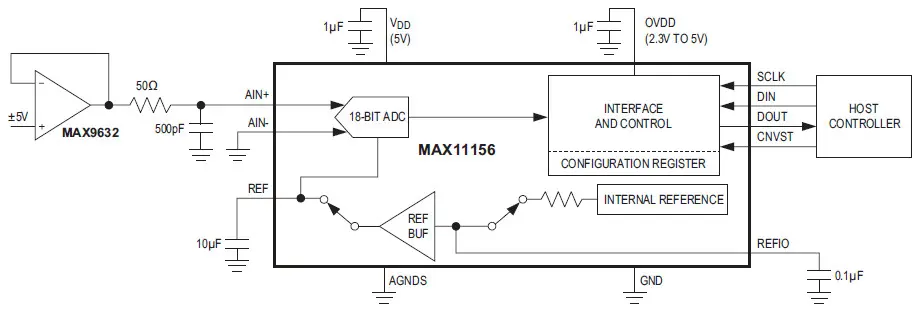

Типовая схема включения MAX11156



Одной из важных особенностей нового АЦП является использование технологии Beyond-the-Rails™, которая позволяет работать с двуполярными входными сигналами в диапазоне ±5 В при питании от одного источника положительного напряжения +5 В, что значительно упрощает схему и экономит время на разработку. Скорость преобразования MAX11156 составляет 500 ksps, он идеально подходит для применения в различном автоматическом испытательном и измерительном оборудовании, системах промышленного управления, медицинском оборудовании и робототехнике, где высокая точность и миниатюрные размеры крайне важны.

Благодаря монотонной характеристике преобразования, малому времени установления и отсутствию задержек, MAX11156 является идеальным выбором для быстродействующих, прецизионных цифровых систем с обратной связью. MAX11156 обеспечивает 18-битное разрешение без пропуска кодов, обладает превосходной DC-точностью и великолепными характеристиками по переменному току. К тому же, MAX11156 осуществляет обмен данными по последовательному интерфейсу SPI, что позволяет параллельно подключать требуемое количество АЦП в устройствах, где необходимо несколько измерительных каналов.

Основные характеристики MAX11156

    Эффективное разрешение 18 бит
    Соотношение сигнал/шум 94.6 дБ
    Коэффициент гармонических искажений -105 дБ на 10 кГц
    Интегральная нелинейность ±2.5 LSB (тип.)
    Дифференциальная нелинейность ±0.4 LSB (тип.)
    Внутренний ИОН и буфер
    Температурный дрейф ИОН 6 ppm/°C
    Биполярный аналоговый вход ±5 В
    Однополярное питание АЦП при малом энергопотреблении
    Аналоговое напряжение питание +5 В
    Цифровое напряжение питание 2.3…5 В
    Потребление 26.5 мВт при скорости преобразования 500 квыб/сек
    Режим shutdown
    Скорость преобразования 500 квыб/сек
    Отсутствие конвейерной задержки
    Наличие индикатора занятости АЦП
    SPI/QSPI/MICROWIRE/DSP-совместимый интерфейс
    Миниатюрный 3×3 мм 12-выводной корпус TDFN

Источник: compel.ru


Дата публикации: 22.07.2013
