MAX12900 — формирователь сигнала токовой петли 4-20 мА



MAX12900 от Maxim Integrated - это новая специализированная интегральная микросхема с набором функциональных узлов для реализации формирователя сигнала токовой петли 4-20 мА.

Микросхема содержит линейный стабилизатор с широким входным напряжением, два канала для нормализации входного ШИМ сигнала, два малопотребляющих операционных усилителя с малым смещением и автокоррекцией, секвенсор питания с выходом "power good", источник опорного напряжения с низким энергопотреблением и два компаратора для дополнительной диагностики. На основе MAX12900 может быть легко реализована схема преобразователя ШИМ синала (от микроконтроллера) в сигнал токовой петли 4-20 мА.

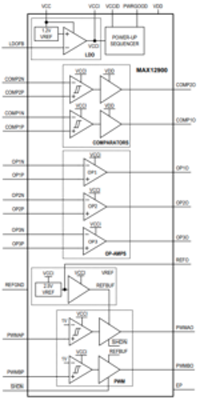

Блок-схема
Блок-схема

Аналоговые цепи на базе встроенных усилителей, а также нескольких внешних компонентов позволяют реализовать схему формирователя с добавлением модулированного токового сигнала (HART или Foundation Fieldbus).



Основные параметры

  • широкий диапазон входных напряжений: 4…36 В;
  • низкое энергопотребление: 170 мкА (typ);
  • высокая линейность: 0.01% (max);
  • прецизионный ИОН: 10 ppm/°C (max);
  • рабочий температурный диапазон: -40…125°C;
  • миниатюрный корпус: 5×5×0.8 мм, TQFN32.



Источник: www.compel.ru

Дата публикации: 29.03.2018
