MAX31856 – АЦП для термопар с защитой и линеаризацией



MAX31856 от Maxim Integrated позволяет быстро и несложно реализовать готовый измерительный тракт для работы с термопарами (K, J, N, R, S, T, E и B типов) на одной микросхеме, т.к. содержит в себе все необходимые и достаточные функциональные блоки:

  • защиту входных линий;
  • цепь усиления и нормирования сигнала;
  • АЦП;
  • источник опорного напряжения;
  • компенсацию холодного спая;
  • встроенную линеаризацию.

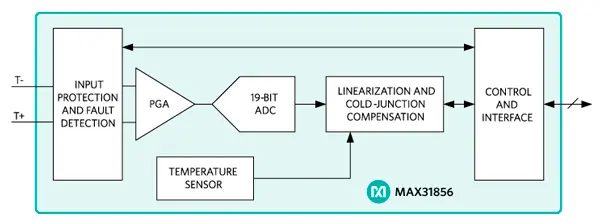

Функциональная схема MAX31856

Функциональная схема MAX31856



AFE может измерять температуру в диапазоне -210…+1800°C в зависимости от конкретного типа термопары с разрешающей способностью в 0.0078125°C. Каждый тип термопары имеет собственную нелинейность, которая компенсируется внутренним блоком линеаризации. Входы микросхемы имеют встроенную защиту в диапазоне ±45 В, а также аппаратные средства обнаружения короткого замыкания и обрыва датчика и выход – сигнализатор некондиционного сигнала "FAULT".

Посредством SPI интерфейса производятся все требуемые настройки, выбор типа термопары и функции линеаризации. Значения предоставляются в градусах Цельсия, что не требует использования дополнительных функций в программном обеспечении.

Оценочная плата MAX31856EVSYS

Оценочная плата MAX31856EVSYS



Для оценки возможности AFE MAX31856 выпускается оценочный набор MAX31856EVSYS, состоящий из оценочной платы на базе MAX31856, платы сопряжения с ПК и программного обеспечения. Этот набор позволяет быстро и удобно подключить микросхему к ПК и оценить достижимые характеристики без дополнительного конструирования макетной платы. Оценочная плата на базе MAX31856 имеет интерфейс PMOD, что дает возможность подключить ее к собственной плате еще на стадии макетирования.
