Компания Maxim Integrated выпустила новые многоканальные преобразователи питания PMIC (Power Management Integrated Circuit) MAX77650 и MAX77651, предназначенные для портативных и носимых электронных устройств.

Главной особенностью данного решения является инновационная топология buck-boost SIMO (Single Input, Multiple Output), которая при наличии всего одной катушки индуктивности обеспечивает 3 независимых выходных канала, каждый из которых настраивается по отдельности. Помимо этого, микросхема имеет встроенный LDO регулятор и может заряжать литиевый аккумулятор. С помощью двунаправленного I²C интерфейса возможно как конфигурировать микросхему, так и считывать актуальный статус. Выходной ток по каждому каналу может варьироваться в некоторых пределах, но суммарный выходной ток не должен превышать некоторого значения.

Данное решение подойдёт для применений, в которых остро стоит вопрос свободного места на печатной плате. Площадь решения, занимаемая на печатной плате, может составлять всего 30 мм².

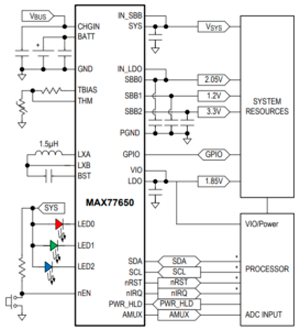

Типовая схема включения MAX77650/77651

Типовая схема включения MAX77650/77651

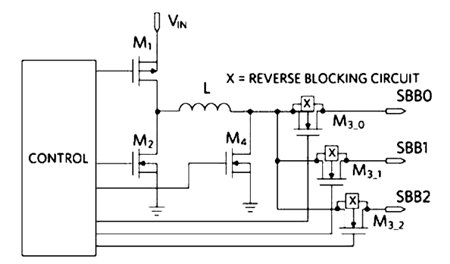

Топология SIMO (Single Input Multiple Output)

Топология SIMO (Single Input Multiple Output)



Технические параметры

  • диапазон входных напряжений 2.7…5.5 В;
  • суммарный выходной ток 300 мА;
  • частотно-импульсная модуляция;
  • ток заряда литиевого аккумулятора настраивается в диапазоне 7.5…300 мА;
  • напряжение окончания заряда настраивается в диапазоне 3.6…4.6 В;
  • максимальный ток LDO-регулятора 150 мА;
  • три специальных настраиваемых токовых выхода для управления светодиодами;
  • ток собственного потребления 5.6 мкА (при работе 3-х каналов + LDO регулятор);
  • площадь решения на плате не более 30 мм²;
  • корпус WLP-30.

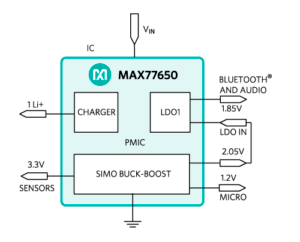

Пример применения микросхемы MAX77650/77651

Пример применения микросхемы MAX77650/77651



Типовые применения

  • устройства портативной электроники;
  • интернет вещей (IoT);
  • фитнес и медицинские браслеты.



Название регулятора

Топология

Вых. ток (мА)

Вход (В)

Выход для MAX77650

Выход для MAX77651

SBB0

SIMO

До 300

2.7 – 5.5

0.8 – 2.375 с шагом 25 мВ

0.8 – 2.375 с шагом 25 мВ

SBB1

SIMO

До 300

2.7 – 5.5

0.8 – 1.5875 с шагом 12.5 мВ

2.4 – 5.25 с шагом 50 мВ

SBB2

SIMO

До 300

2.7 – 5.5

0.8 – 3.95 с шагом 50 мВ

2.4 – 5.25 с шагом 50 мВ

LDO

PMOS LDO

150

1.8 – 5.5

1.35 – 2.9375 с шагом 12.5 мВ

1.35 – 2.9375 с шагом 12.5 мВ

Источник: www.compel.ru

Дата публикации: 19.11.2018
