MAX33072E/MAX33073E – новые трансиверы RS-485/RS-422 от Maxim


Компания Maxim Integrated представила новое семейство полудуплексных приемопередатчиков RS-485/RS-422 с защитой от перенапряжения по линиям A и B до ± 65 В. Устойчивость к синфазному сигналу (CMR) составляет ± 40 В, что превышает установленный стандартом диапазон от -7 до + 12 В. В трансиверах реализована высокая степень защиты от электростатического разряда, до ± 40 кВ ESD HBM (модель человеческого тела).

Каждый трансивер содержит один драйвер и один приемник и работает в диапазоне напряжения от + 3 до + 5,5 В, что позволяет использовать эти изделия без дополнительного согласования уровней сигнала.

В приемопередатчиках также имеется пин выбора полярности (POL), который меняет линии данных A и B, что позволяет программно корректировать перекрестное подключение.

MAX33072E обеспечивает скорость передачи данных до 500 кбит/с, в то время как MAX33073E рассчитан на скорость до 2 Мбит/с для решений, требующих более высокой пропускной способности. Когда входы разомкнуты или замкнуты, на выходе приемника устанавливается высокий логический уровень, что обеспечивает хорошую отказоустойчивость. Выходы драйвера защищены от короткого замыкания.

Приемники имеют входной импеданс нагрузки 1/8, что позволяет использовать до 256 приемопередатчиков на шине. MAX33072E/MAX33073E выпускаются в 8-контактном корпусе SOIC и работают в диапазоне температур от -40 до 125°C.

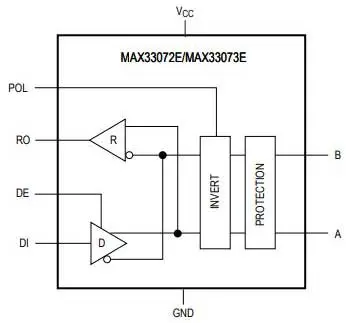

Блок-схема MAX33072E/MAX33073E

Блок-схема MAX33072E/MAX33073E



Основные особенности:

  • Встроенные типы защиты:
    • Защита цепей приемника/передатчика (линии A и B)
      • ±10 кВ ESD защита Contact Discharge (IEC 61000-4-2);
      • ±15 кВ ESD защита Air Gap Discharge (IEC 61000-4-2);
      • ±40 кВ ESD защита HBM (JEDEC JS-001-2017);
      • ±40 В синфазный сигнал;
      • ±65 В защита от перенапряжения;
    • Защита при "горячем" подключении;
    • Защита от короткого замыкания;
    • Защита от перегрева;
    • Широкий диапазон рабочих температур от -40°C до 125°C;
  • Высокая производительность:
    • Соответствие стандартам RS-485 EIA/TIA-485;
    • Скорость передачи данных до 500 kbps (MAX33072E), 2 Mbps (MAX33073E);
    • Диапазон рабочего напряжения от 3 до 5,5 В;
    • Позволяет подключать до 256 устройств на линии.

Источник: www.compel.ru
