NCL30085/6/8 – новые контроллеры LED драйверов от ON Semiconductor



Для получения качественного светодиодного освещения необходимо уделить большое внимание источнику питания (драйвера) светильника. Компания ON Semiconductor представляет микросхемы NCL30085, NCL30086, NCL30088 для изготовления драйверов LED-светильников. Микросхемы представляют из себя квазирезонансные PWM контроллеры. В алгоритме работы контроллера дополнительно вложен алгоритм корректора коэффициента мощности (PFC), который позволяет снизить искажения тока потребления из сети.

Схема включения контроллера такова, что не требует дополнительной гальванической развязки для цепи обратной связи, например, оптрона. Контроль и управление выходного тока (протекающего по вторичной цепи нагрузки) осуществляется путём контроля тока протекающего через трансформатор первичной обмотки. Такой способ управления называется режимом PSС-Primary Side Current.

В состав контроллеров входит термозащита (Thermal Foldback), которая позволяет автоматически изменить уровень выходного тока в нагрузке до 0.5×Iout, тем самым защитить схему от выхода из строя. В последствии, если температура драйвера не снижается – происходит полное выключение PWM контроллера.

Контроллеры производится в двух модификациях, различающихся по типу запуска после срабатывания защиты – автоматический перезапуск или триггерная защелка до отключения питания.

Наименование

Вид запуска

Димминг

NCL30085A

триггер-защёлка

шаговый

NCL30085B

автостарт

шаговый

NCL30086A, NCL30086C

триггер-защёлка

плавный

NCL30086B , NCL30086D

автостарт

плавный

NCL30088A, NCL30088C

триггер-защёлка

нет

NCL30088B, NCL30088D

автостарт

нет

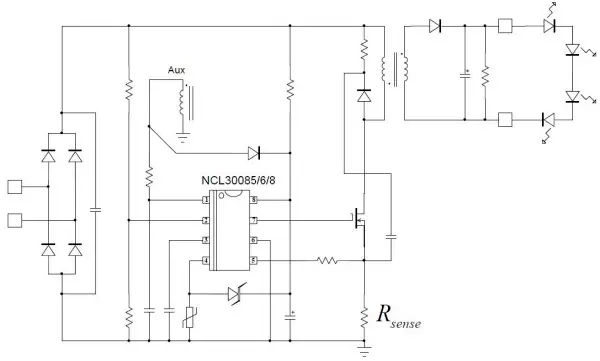

Схема включения NCL30085/6/8

Схема включения NCL30085/6/8



Основные характеристики:

  • Аналоговое, цифровое или ШИМ диммирование;
  • Контроль выходного тока в первичной части;
  • Низкая погрешность выходного тока (вторичная цепь): ±2%;
  • Ток встроенного драйвера (DRV): 300 мА / 500 мА;
  • Встроенные защиты:
    • по току (Cycle−by−cycle);
    • по напряжению питания (OVP on VCC);
    • превышению выходного напряжения/обрыв вторичной цепи нагрузки;
    • короткого замыкания по вторичной цепи;
    • программируемая термозащита.

Источник: www.compel.ru
