Новые 4-х канальные цифровые изоляторы с барьером 2.75 кВ и 5 кВ



MAX14930/1/2 и MAX14934/5/6 – новые семейства изоляторов цифровых сигналов со стандартным расположением выводов от Maxim Integrated. Семейство MAX14934/5/6 – рассчитано под применения требующих высокого уровня изоляции и обеспечивает изоляционный барьер 5 кВrms (60 с). Для применений не требующих высокой степени изоляции, рекомендуется применять изоляторы семейства MAX14930/1/2 – на 2.75 кВ. Оба семейства обеспечивают заявленный уровень изоляции в широком температурном диапазоне (до +125 °C).

Новые изоляторы предлагают все возможные варианты конфигураций каналов, что позволяет подобрать изолятор под все популярные интерфейсы и применения (UART, SPI, цифровые входы/выходы и т.д.). Для применений, где требуется наличие двунаправленных каналов и не требуется обеспечения высокого уровня гальванической изоляции можно рассматривать MAX14842/ MAX14850.

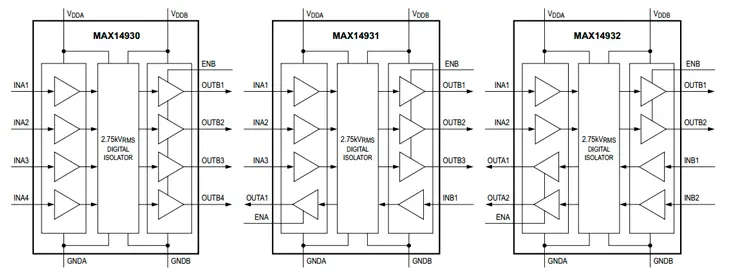

Функциональная схема MAX14930–MAX14932

Функциональная схема MAX14930–MAX14932



Отличительной особенностью этих семейств являются широкий диапазон питающих напряжений ( от 1.71 до 5.5 В), низкое значение задержки распространения сигнала, минимальная межканальная разница задержек распространения сигнала и низкое значение энергопотребления.

В обоих семействах доступны модели со скоростями передачи данных от 1 Мбит/с до 150 Мбит/с, со всеми комбинациями начальных состояний выходов. Микросхемы выпускаются в стандартных корпусах SOIC-16 (10.3×7.5 мм).



Число кана-лов

Однонаправленные каналы

Двунаправленные каналы

Рейтинг напряже-ния изоляции, В

Uпит, В

Траб, °C

Корпус

Число каналов сторона A

Число каналов сторона B

Задерж-ка сигнала (тип), нс

Частота передачи данных, Мбит/с

Число кана-лов

Задержка сигнала, нс

Частота передачи данных, Мбит/с

MAX14930

4

4

0

38/21/5

1/25/150

0

2750 VRMS

1.71…5.5

-40…+125

SOIC16-W, SOIC16-N

MAX14931

4

3

1

2750 VRMS

-40…+125

MAX14932

4

2

2

2750 VRMS

-40…+125

MAX14934

4

4

0

38/21/5

1/25/150

0

5000 VRMS

1.71…5.5

-40…+125

SOIC16-W

MAX14935

4

3

1

5000 VRMS

-40…+125

MAX14936

4

2

2

5000 VRMS

-40…+125

MAX14842

6

2

2

30

30

2

100

2

72 VDC

3.0…5.5

-40…+125

TQFN16

MAX14850

6

2

2

30

50

2

100

2

600 VRMS

3.0…5.5

-40…+125

QSOP16 SOIC16-N

Источник: www.compel.ru

Дата публикации: 06.08.2015
