Новая серия генераторов АКИП



Компания Siglent анонсирует новую серию многофункциональных генераторов произвольной формы, которая будет представлена в России с и странах СНГ под маркой АКИП. Если купить генератор сигналов АКИП-3422, то фактически можно получить шесть приборов: генератор СПФ, генератор сигналов специальной формы, генератор импульсов, генератор шума, генератор PRBS, частотомер и опционально генератор сигналов IQ.

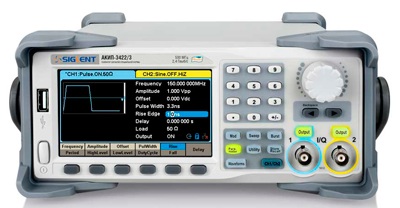

Серия АКИП-3422 представляет собой линейку 2-х канальных генераторов сигналов произвольной формы с максимальной выходной частотой до 500 МГц, частотой дискретизации 2,4 ГГц и разрешением ЦАП по вертикали 16 разрядов. Три модели с диапазоном 200/ 350/ 500 МГц (рис.1) используют запатентованную технологию TrueArb & EasyPulse, которая нивелирует недостатки, присущие традиционным DDS генераторам при формировании произвольных, прямоугольных и импульсных сигналов.

АКИП-3422/3

АКИП-3422/3



Генераторы серии АКИП-3422 являются многофункциональными источниками испытательных сигналов ("6 в 1"). АКИП-3422 генерирует частотные колебания, а также шумовой сигнал в полной полосе частотного диапазона, может формировать сигналы IQ (опция) и шаблоны PRBS псевдослучайной двоичной последовательности. В память генератора записаны 196 форм сигналов для оперативного воспроизведения сигнала нужного типа, каждая модель поддерживает 8 видов модуляции (AMFMPMASKPSK), в том числе режим PWM (ШИМ), качания по частоте (ГКЧ/ Sweep), а также формирование пакетов радиоимпульсов (Burst). Для режима импульсного сигнала обеспечивается регулировка крутизны нарастания/ спада, минимальное время фронта/ среза составляет от 1 нс (для моделей 350/ 500 МГц). Длительность от 3,3 нс импульса регулируется в широких пределах (макс. разрешение 100 пс). Максимальная частота следования импульсов 80 МГц (для диапазона 200 МГЦ) и возрастает до 150 MГц для старших моделей (350/ 500 МГц).

Все эти функции и технические характеристики позволяют АКИП-3422 формировать разнообразные типы выходных сигналов с высокой достоверностью формы заданным параметрам (high fidelity) и низким джиттером (low jitter). Функциональность и производительность новинок удовлетворяет высоким запросам и потребностям инженеров-разработчиков в сложных измерительных приложениях, а также для решения интенсивных задач разработки и отладки электронных продуктов.

Ключевые возможности и преимущества:

  • 2 независимых канала.
  • Максимальная частота выходного сигнала 500 МГц.
  • Амплитуда сигнала 20 Вп-п.
  • Широкий динамический диапазон 80 дБ
  • Частота дискретизации 2,4 ГГц, вертикальное разрешение ЦАП 16 бит
  • Многоцелевой генератор для современных приложений ("6 в 1")
  • Режим качания (ГКЧ/Sweep) и формирования пакетов радиоимпульсов (Burst)
  • Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники)
  • Функция комбинирования результирующего сигнала из 2-х форм
  • Трекинг каналов с масштабированием, межканальное копирование параметров настройки, функция параметрической корреляции настроек 2-х каналов (частота, амплитуда, фаза)
  • Встроенные сигналы (196 типов)
  • Встроенный высокоточный частотомер (8 разрядов: частота, период, длит. положительного/ отрицательного импульса, коэф. заполнения)
  • Стандартные интерфейсы: USB Host/Device(USBTMC), LAN(VXI-11, Socket, Telnet). Опционально - GPIB
  • Сенсорный графический цветной дисплей (4.3″ touch screen)



В новинках предусмотрены 2 разновидности двухканального режима работы. В функции "Захват фазы"/ Phase-Locked генератор обеспечивает автоматическое выравнивание и согласование фаз сигналов на каждом из выходов. При активации режима "Независимо"/ Independent формирование сигналов в двух каналах выполняется с индивидуальным значением начальной фазы, таким образом, выходы будут использоваться как два фазонезависимых канала генератора.

Комбинирование сигналов позволяет сочетать сигналы двух каналов внутри генератора, и таким образом, получить результирующий сигнал для его выдачи на выбранном пользователем выходе. Функция обеспечивает объединение сигналов базовых форм, шума, сигналов различных типов модуляций, сигналов со свиппированием, пакетов радиоимпульсов, а также импульсных сигналов (EasyPulse) и сигналов СПФ (TrueArb).

Функция "Гармоники" позволяет сформировать и выдать на выходе генератора сигнал с заданным числом гармонических составляющих (до 10-и гармоник): чётные/ Even, нечётные/ Odd, все типы сразу.

Управляющее ПО EasyIQ обеспечивает поддержку управления и манипуляций настройки параметров генератора (выбора типа модуляции, формата данных) в режимах:

  • Квадратурная модуляция (IQ): 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone (многотоновая), пользовательская (custom).
  • Генерация псевдослучайной двоичной последовательности (ПСП/ Pattern): PN7, PN9, PN15, PN23, файл оператора (User file), пользовательская (custom).



Стандартный состав прибора включает: сетевой кабель питания (1), интерфейсный кабель USB (2), РЭ (1). Дополнительно в качестве опций предлагаются: внешний усилитель мощности сигнала (10 Вт, SPA1010), кабель-адаптер USB-GPIB, функция генерации IQ-сигнала (SDG-6000X-IQ – программная опция/ ключ активации).

Основные спецификации:



АКИП-3422/1

АКИП-3422/2

АКИП-3422/3

Диапазон частот

200 МГц

350 МГц

500 МГц

Число каналов

2

2

2

Частота дискретизации

2.4 ГГц

2.4 ГГц

2.4 ГГц

Вертикальное разрешение

16 bit

16 bit

16 bit

Длина памяти (СПФ)

2…20 M точек

2…20 M точек

2…20 M точек

Генерация ПСП (PRBS)

да

да

да

IQ-модуляция

опция

опция

опция

Прямоуг. форма

80 МГц

120 МГц

120 МГц

Импульс

80 МГц

150 МГц

150 МГц

Время нарастания (импульс)

2 нс

1 нс

1 нс

Шум

200 МГц

350 МГц

500 МГц

Краткое сравнение моделей генераторов конкурентных серий:

модель

АКИП-3422

DG5000 Rigol

AFG3000C Tektronix

81150A Keysight

Диапазон частот

1мкГц…200/350/500 МГц

1мкГц…200/ 350 МГц

1мкГц…150/240 МГц

1мкГц…240 МГц

Макс. амплитуда (HiZ)

20 Вп-п
(f < 40 МГц)

20 Вп-п
(f < 20 МГц)

20 Вп-п
(f < 100 МГц)

10 Вп-п
(f <120 МГц)

Число каналов

2

1 / 2

1 / 2

1 / 2

Частота дискретизации

2,4 ГГц

1 ГГц

2 ГГц

2 ГГц

Вертикальное разрешение

16 бит

14 бит

14 бит

14 бит

t фронта/ среза

1 нс/ 2нс

2,5 нс

3 нс

2,5 нс

Разрешение по частоте

1 мкГц

1 мкГц

1 мкГц

1 мкГц

Погрешность установки f

±1 ppm

±1 ppm

±1 ppm

±50 ppm

Синусоид. форма

1мкГц…200/350/500 МГц

1мкГц…200/ 350 МГц

1мкГц…150/240 МГц

1мкГц…240 МГц

Импульс

1мкГц…80/ 150 МГц

1мкГц…50 МГц

1мкГц…100/ 120 МГц

1мкГц…120 МГц

Прямоуг. форма

1мкГц…80/ 120 МГц

1мкГц…120 МГц

1мкГц…100/ 120 МГц

1мкГц…120 МГц

Коэф. заполнения

0,001-99,99%

20-80% (f < 10 МГц)

нет

нет

Шум

200/350/500 МГц

250 МГц

180/240 МГц

120 МГц

(Пила, DC)

+

+

+

+

Длина памяти (СПФ)

2 - 20M точек

2-16M точек
128 M (режим Play)

128 К точек

512 K точек

Встроенные формы сигналов

196 форм

8 форм

6 форм

нет

Типы модуляции

AMFMPMASKPSK
PWMSweepBurts

AMFMPMASKPSK
FSKPWMSweepBurst

AMFMPM
SweepBurst

AMFMPMFSK
PWMSweepBurst

IQ -модуляция

да (опция)

да

нет

нет

ПСП (PRBS)

да

нет

нет

да

Частотомер

8 разрядов (до 400 МГц)

нет

нет

да

Сенсорный дисплей

да

нет

нет

нет

Источник: www.prist.ru
