Микросхема оптического измерителя дальности OPT3101



OPT3101 AFE – микросхема для определения расстояния до объекта методом измерения времени пролета фотонов. OPT3101 содержит аналоговую часть и встроенный драйвер светодиода. Устройство подключается к внешнему фотодиоду и излучателю типа LED, VCSEL или LASER. Для вывода данных о дистанции до объекта имеется I2C-интерфейс.

Микроконтроллер может непосредственно считывать данные о расстоянии, поэтому не требуется производить дополнительные вычисления на внешнем MCU. Вся обработка и учет поправок на перекрестные помехи, начальный и температурный дрейф фазы выполняются на чипе. Устройство также обеспечивает измерение и выдачу температуры от встроенного датчика. OPT3101 может работать со скоростью до 4000 измерений в секунду.

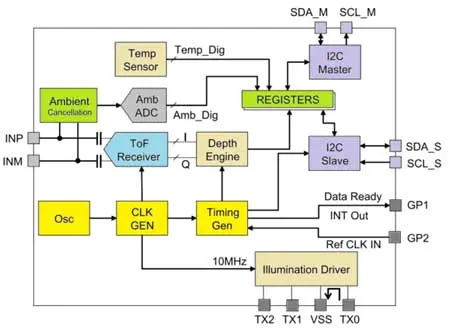

Блок-диаграмма OPT3101

Блок-диаграмма OPT3101



Учитывая высокий коэффициент подавления внешней засветки, устройство может работать при ярком солнечном свете (до 130 клк). Секвенсор синхронизации может быть гибко сконфигурирован для обеспечения оптимального соотношения мощности и производительности в зависимости от конкретного приложения.

Устройство предоставляет данные о дальности, состоящие из фазовых измерений, амплитуды и параметров окружающей среды. Подсистема калибровки поддерживает компенсацию ошибок фазовых данных для устранения погрешностей, вызванных температурой и перекрестными помехами.

При использовании специального рефлектора дальность измерения может достигать 40 метров.

Особенности OPT3101:

  • Измерение расстояния на дистанции до 15 метров;
  • Обнаружение предметов и предотвращение столкновений;
  • Возможность выбора фотодиодов и излучателей;
  • Частота измерений до 4000 раз в секунду;
  • 16-разрядный выходной сигнал при работе на расстоянии 15 м;
  • Гибкая настройка секвенсора для увеличения диапазона до 75 метров;
  • Поддержка трех каналов передатчика для работы в нескольких зонах;
  • Работает при внешней освещенности объекта до 130 000 лк;
  • Измерение расстояния независимо от отражательной способности объекта;
  • Встроенный драйвер светодиода с программируемым током до 173 мА;
  • Встроенный датчик температуры для калибровки;
  • Интерфейс I2C для управления и передачи данных;
  • Рабочая температура окружающей среды: -40…85°C.

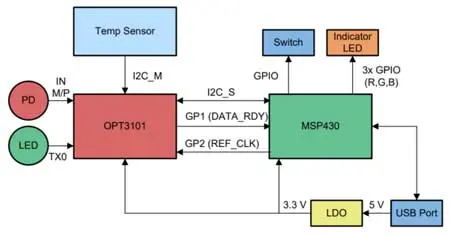

Вариант подключения OPT3101 к микроконтроллеру MSP430

Вариант подключения OPT3101 к микроконтроллеру MSP430



Источник: www.compel.ru

Дата публикации: 03.11.2019
