PAC1934 — четырёхканальный монитор питания от Microchip


PAC1934 - это четырехканальный измеритель мощности (энергии) со встроенными усилителем токового шунта и монитором шины питания, которые подключены к модулю 16-разрядного АЦП. Расчет мощности, а также автоматическая калибровка выполняются в цифровом модуле микросхемы. Периодичность выдачи результатов PAC1934 может быть настроена от 1 миллисекунды до 36 часов.  Результаты измерений  напряжения питания, напряжения с токового шунта и рассчитанная мощность сохраняются в отдельных регистрах для удобного доступа внешнего мастера или микроконтроллера.

Частоту дискретизации и период интегрирования энергии можно задать по интерфейсу I²C или SMBus. Выбор активного канала, однократные измерения и другие настройки также доступны для настройки.

В PAC1934 используется процесс калибровки в реальном времени для минимизации ошибок смещения и усиления. Решение на PAC1934 не требует дополнительных фильтров по входу.

Для сокращения сроков и стоимости разработки предоставляются драйвера для ОС Linux .

Генерация исходного кода для управления PAC1934 может быть выполнена с помощью специального плагина для среды разработки программного обеспечения MPLab от Microchip.

Основные параметры PAC1934

  • 4 токовых монитора верхнего плеча;
    • 16-разрядный АЦП;
    • одно- или двунаправленные;
    • диапазон измерений до 100 мВ;
    • точность измерений 1% в диапазоне от 1мА до 10 А;
  • 48-разрядные регистры хранения данных;
    • 17 минут при выборке 1024sps, более 36 часов при выборке 8sps;
    • настраиваемая выборка (8, 64, 256, 1024 выборок в секунду);
  • Напряжение питания: 2,7…5,5 В;
  • Не требует входных фильтров;
  • Измеряемое напряжение до 32 В.



Для быстрого старта и оценки возможностей решения PAC1934 доступна отладочная плата ADM00805 с удобным приложением с графическим интерфейсом пользователя.

Отладочная плата ADM00805

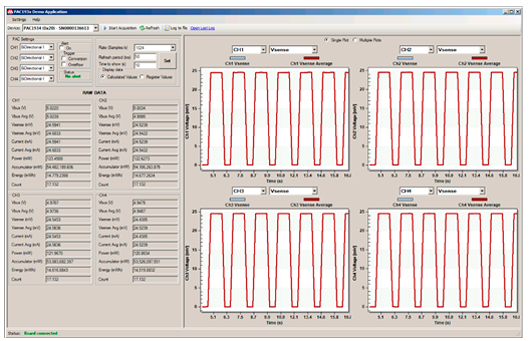

Графический интерфейс



Источник: www.compel.ru
