Решение Teledyne LeCroy для анализа сигналов PAM4 (QPHY-56G-PAM4)



Технология PAM4, обеспечивая высокоскоростную передачу данных до 56 Гб/с (28 Гбод), способствует развитию стандартов для перспективных широкополосных систем и отвечает всем требованиям, предъявляемым конструкторами и инженерами-испытателями к тестированию такого рода систем. Teledyne LeCroy предлагает программное решение QPHY-56G-PAM4, которое максимально облегчает и автоматизирует тестирование интерфейсов OIF CEI-56G-PAM4 и IEEE-802.3 для PAM4.

Технология PAM4 относится к сетям следующего поколения. PAM4 (амплитудно-импульсная модуляция с четырьмя уровнями амплитуды) позволяет увеличивать пропускную способность при неизменной полосе пропускания, что выгодно отличает ее от традиционного NRZ-кодирования. Повышение эффективности требует применения уникальных методик измерения PAM4, характеризующих точность отображения сигнала и отдельных его параметров.

QPHY-56G-PAM4 позволяет быстро и точно измерять характеристики передатчиков и приемников PAM4 при скоростях до 56 Гбит/с (28 Гбод) для стандартов OIF-CEI и IEEE PAM4. Для проведения тестирования необходимо всего лишь выбрать требуемый вариант теста, а далее, следуя инструкциям на экране, подключить тестируемое устройство и нажать кнопку "Пуск". Когда проблема обнаружена, для определения причины чрезмерного джиттера или искажения глазковой диаграммы доступен исчерпывающий набор инструментов анализа последовательных данных от Teledyne LeCroy.

QPHY-56G-PAM4



QPHY-56G-PAM4



QPHY-56G-PAM4

QPHY-56G-PAM4



Ключевые особенности:

1. Автоматизация тестирования высокоскоростных интерфейсов PAM4 56 Гб/с (28 Гбод), соответствующих спецификациям

  • OIF CEI-56G-VSR-PAM4
  • OIF CEI-56G-MR-PAM4
  • OIF CEI-56G-LR-PAM4
  • IEEE-802.3bs
  • IEEE-802.3cd

2. Широкий набор инструментов анализа

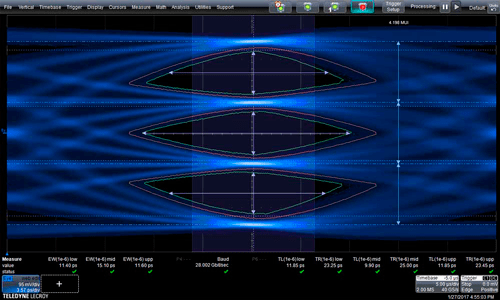

  • построение глазковых диаграмм
  • измерение высоты и ширины глазков
  • измерение нелинейности, включая коэффициент погрешности разделения уровня (RLM)
  • измерение глазковых искажений (SNDR)
  • измерение времени нарастания и затухания глазков
  • линейная аппроксимация импульсных пиков
  • измерение параметров джиттера PAM4 UUGJ, UBHPJ, EOJ

3. Технология Виртуальный Пробник для деинсталляции тестовых приспособлений, эмуляция эталонных каналов, моделирование экспериментальных плат

4. Содержит утилиту для определения оптимального значения коррекции CTLE в соответствии с требованиями спецификаций интерфейса CEI-56G

5. Максимально полное документирование результатов тестирования на соответствие стандартам

Источник: www.prist.ru

Дата публикации: 25.11.2017
