Отладочная плата на базе микроконтроллера PIC18FxxJxx, 3-осевого акселерометра и дисплея NOKIA3310



PIC-LCD3310 – отладочная плата от Olimex на базе микроконтроллера PIC18FххJхх, 3-осевого акселерометра и дисплея NOKIA3310. Плата ориентирована на отладку приложений, связанных с фиксацией, накоплением и анализом данных о движении. На плате установлен слот карты SD/MMC, для связи с персональным компьютером имеется порт USB.


Рис.1 Лицевая панель платы с дисплеем  Nokia3310


Рис.2 Отладочная плата PIC LCD3310

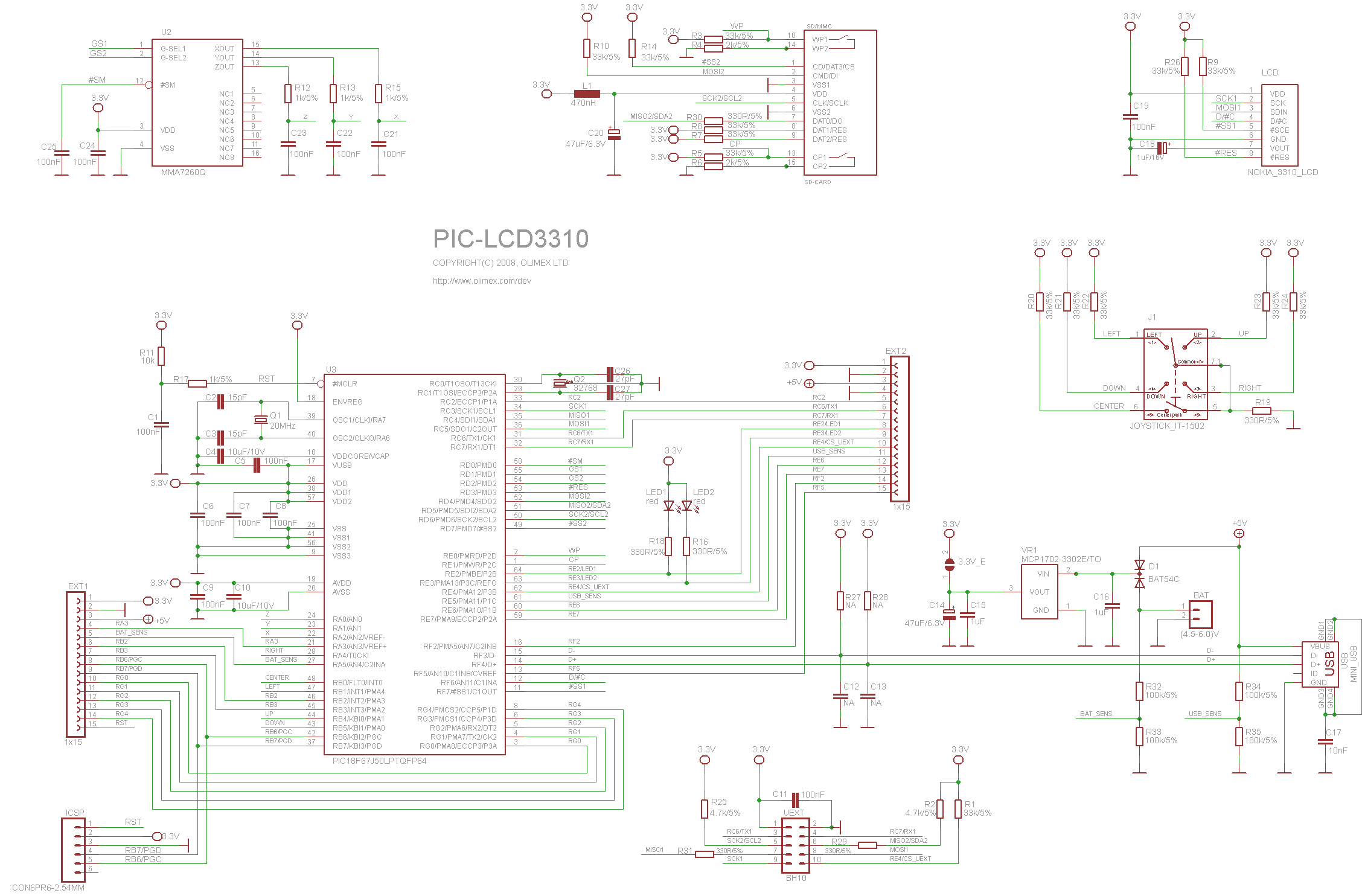

Отличительные особенности:

  • микроконтроллер PIC18F67J50: 128кБ флэш-памяти, 3904байт SRAM, восемь каналов 10-разрядного АЦП и два аналоговых компаратора, интерфейсы SPI/ I2C/ EUSART, 8/16-разрядный таймер/счетчик;
  • aкселерометр MMA 7260;
  • ЖК-дисплей NOKIA 3310, монохромный, 84x48 пикселей;
  • ICSP/ICD-разъем для программирования и отладки;
  • разъем мини-USB;
  • слот SD/MMC;
  • два статусных светодиода;
  • джойстик;
  • держатель батареи +(4,5...6,0)В;
  • на штыревые разъемы выведены все линии портов  микроконтроллера.

Комплектация: плата PIC-LCD3310.

Техническая документация и программное обеспечение:

Источник: terraelectronica.ru

Дата публикации: 18.11.2008
