PLR7: импульсные источники питания постоянного тока нового поколения с минимальным уровнем пульсаций



Компания GW Instek (Тайвань) представляет новую серию импульсных источников PLR7 с минимальным уровнем шумов и пульсаций (0,5 мВскз, 10 мАскз). В серии представлено 6 моделей, разделенных по двум номиналам выходной мощности 360 Вт и 720 Вт, трем номиналам выходного напряжения: 20 В, 36 В, 60 В. Особенностью новой серии источников питания является его гибридная схемотехника, которая сочетает в себе импульсную и линейную архитектуры.

Комбинация двух архитектур позволила создать источник питания, который сочетает в себе основные преимущества импульсной и линейной технологий. Импульсная архитектура позволяет уменьшит вес и габариты источника, линейная архитектура может поддерживать более низкий уровень пульсации напряжения и тока, а также быструю переходную характеристику (100 мкс).

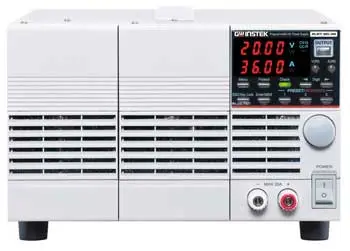

PLR7 20-36

PLR7 20-36



PLR7 36-20

PLR7 36-20

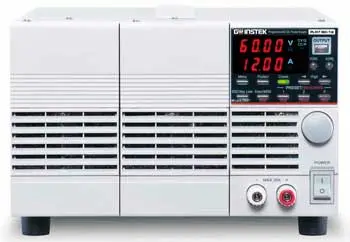

PLR7 60-12

PLR7 60-12



В новой серии доступно последовательное и параллельные соединение отдельных источников для увеличения амплитуды выходного напряжения или обеспечения требуемой токовой нагрузки в приложениях с высокой выходной мощностью. Последовательно можно объединить 2 источника, параллельно – 3 источника.

Название модели

PLR7 20-18

PLR7 20-36

PLR7 36-10

PLR7 36-20

PLR7 60-6

PLR7 60-12

Число каналов

1

Диапазон Uвых

0~20 В

0~36 В

0~60 В

Диапазон Iвых

0~18 A

0~36 A

0~10 A

0~20 A

0~6 A

0~12 A

Выходная мощность (Pмакс)

360 Вт

720 Вт

360 Вт

720 Вт

360 Вт

720 Вт

Основные преимущества и особенности PLR7-серии:

  • Функция формирования последовательности Uвых под управлением внешнего ПК (с помощью интерфейса RS232C, LAN/USB (опция) или GPIB/USB (опция)
  • Защита от перегрузки по напряжению/ току (OVP/ OCP)
  • Запись/воспроизведение 3-х профилей настроек (напряжение, ток и мощность), наиболее часто используемых пользователем в источнике
  • Интерфейсы I/O (внешнее аналоговое управление и мониторинг)
  • Таймер выключения: до 1000 часов.



Функция формирования последовательности Uвых/ Iвых

Применение функции формирования последовательности предполагает предварительное редактирование с помощью внешнего ПК серии шагов (единичных блоков), определяемых значениями напряжения, тока и продолжительности, которые в формате CSV загружаются в память источника по интерфейсу RS-232C или опциональным интерфейсам LAN/USB, GPIB/USB для периодического их воспроизведения на выходе. Минимальное время для каждой последовательности задано 1 сек, а максимальное количество шагов с заданными параметрами (Вольт/ Ампер/ сек) – 1000. Эта функция при помощи динамически изменяющегося электропитания предназначена для тестирования подключенной нагрузки и оценки её влияния на источник. Тест на надежность разрабатываемых продуктов электроники к изменяющемуся электроснабжению является одним из наиболее важных пунктов процедуры верификации изделий.

Таймер выключения

Встроенный таймер обратного отсчета позволяет в серии PLR7 программировать и задавать время автоматического завершения работы источника (отключения выхода/ сетевого питания). Диапазон задания времени таймера обратного отсчета: минимальный шаг составляет 1 минуту, а максимальный интервал отложенного выключения источника - 1000 часов 59 минут (более 41 дня).

Внешний контроль и функция аналогового управления

Пользователи могут управлять значением выходного напряжения/ тока по закону изменения внешнего напряжения (V) или сопротивления (R) при помощи разъема аналогового управления. Кроме того, коннектор позволяет реализовать функции "включение/ выключение" функционального выхода электропитания и "отключение источника" от сети питания. На определенном контакте разъема может быть организовано измерение напряжение и тока внешними средствами с целью мониторинга выходных параметров источника.

Источники серии PLR7, представляют собой новое слово в сфере импульсных источников питания, это идеальная комбинация двух технологий, которая позволила объединить источник с низким уровнем пульсаций в компактном корпусе. Новинки удовлетворяют высоким требованиям современных измерительных и тестовых приложений на каждом этапе технического дизайна (разработка, отладка, производство), в том числе, для таких задач и направлений, как – НИиОКР, выходной контроль качества, сборочный конвейер, верификация.

Источник: www.prist.ru

Дата публикации: 24.12.2016
