REF60 и REF61 - источники опорного напряжения с выходным буфером



REF60xx/61xx это новое дополнение к семейству источников опорного напряжения для прецизионных измерений REF50xx. Новые подсемейства REF60 и REF61 разработаны для работы с АЦП последовательного приближения (АЦП ПП) и быстрыми аналого-цифровыми преобразователями с высокой входной емкостью.

При работе с большинством АЦП последовательного приближения необходимо использовать буфер (драйвер с низким внутренним сопротивлением), как для буферизации сигнала, так и для буферизации ИОН. Это связанно с высокой входной емкостью АЦП ПП. В момент коммутации, высокая входная емкость преобразователя влияет на выходной сигнал ИОН, что вызывает его искажение. Это серьезно влияет как и на корректность всего процесса преобразования, так и на скорость преобразования, т.к. медленное восстановление опорного сигнала заставляет делать задержки в процессе работы АЦП, уменьшать тактовую частоту и т.д.

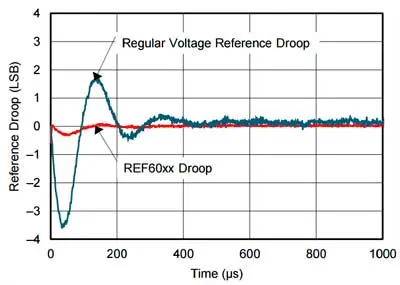

Переходная хар-ка (сравнение)

Переходная хар-ка (сравнение)



Особенностью REF60 и REF61 является наличие встроенного выходного буфера с низким выходным импедансом, что позволяет быстро установить сигнал на выходе при подключении нагрузки. Кроме того, данное подсемейство является продолжением семейства прецизионных ИОН REF50xx, поэтому унаследовало уникальный набор метрологических характеристик в сочетании с низким энергопотреблением.



REF60xx

REF61xx

REF50xx

Опорные напряжения, В

2.5; 3; 3.3; 4.096; 4.5; 5

2,048; 2.5; 3; 3.3; 4.096; 4.5; 5; 10

Начальная точность

0.05 %

Температурный дрейф

5 ppm/°C

8 ppm/°C

3 ppm/°C

Iout (Max)

от 3 до 4 мА

10 мА

Iq (Typ)

820 / 830 мкА

800 мкА

Ток потребления в “Shutdown” (Typ)

1 мкА

Выходной буфер

да

нет

Корпус

VSSOP-8

SOIC, VSSOP

Vin (Max)

5.5 В

18 В

Температурный диапазон

-40…125 °C

Источник: www.compel.ru


Дата публикации: 23.10.2016
