REF1933 – источник опорного напряжения с двумя выходами от TI



Компания Texas Instruments предлагает разработчикам измерительных систем семейство источников опорного напряжения с двумя выходами REF19xx. В семейство входят источники опорного напряжения, обеспечивающие напряжение на основном выходе 2.5 В, 3.0 В, 3.3 В, 4.1 В, на дополнительном выходе напряжение будет равно половине от основного, 1.25 В, 1.5 В, 1.65 В, 2.05 В, соответственно. Такое решение позволяет установить напряжение на входе АЦП точно по средине его входного диапазона, что часто востребовано при измерении биполярного сигнала в приборах с однополярным напряжением питания. Как пример REF1930 обеспечивает выходное напряжение 3.0 В / 1.5 В, а REF1933 3.3 В / 1.65 В.

Среди основных параметров семейства REF19xx следует отметить малый температурный дрейф (25 ppm/°C), высокую точность начальной установки (0.1%) по обоим каналам. Другой отличительной особенностью предложенного решения является минимальное рассогласование напряжений в диапазоне температур (6ppm/°C), что гарантирует точное соответствие между Vref и Vref/2 вне зависимости от температуры. При этом собственный ток потребления не превышает 460 мкА во всём рабочем диапазоне температур. Отдельно стоит отметить малое напряжение падения на источнике опорного напряжения, падение напряжения 10 мВ позволяет использовать ИОН при малых напряжениях питания, что может быть использовано в изделиях с батарейным питанием.

Хорошая долговременная стабильность совместно с малым уровнем шума делают эти устройства идеальными для прецизионных промышленных применений. Среди применений, где возможно использование представленного семейства, можно назвать: системы управления, инверторы, системы сбора информации, медицинское оборудование и др.

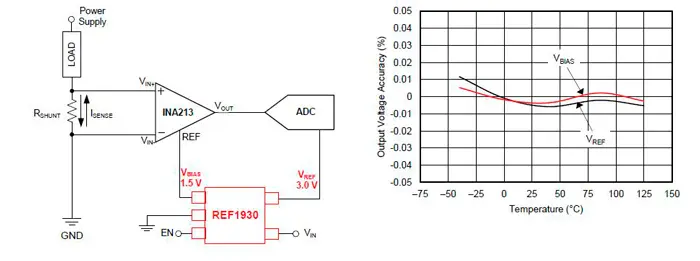

Пример использования REF1930 и график температурной зависимости выходных напряжений



Основные характеристики

  • Два выхода: VREF и VREF/2;
  • Малый температурный дрейф: 25 ppm/°C (макс) в диапазоне от -40 до 125°C;
  • Высокая точность установки: ± 0.1%(макс);
  • Уровень шума в полосе 0.1…10 Гц: 12 ppm;
  • Диапазон напряжения питания: от Vout+0.2 В до 5.5 В;
  • Рассогласование в диапазоне температур между VREF и VBIAS:
    • 6 ppm/°C (макс) от -40 до 85°C;
    • 7 ppm/°C (макс) от -40 до 125°C;
  • Малый корпус: SOT23-5;
  • Малое падение напряжения: 10 мВ;
  • Выходной токt: ±20 мА;
  • Ток потребления: 360 мкА (тип);
  • Влияние входного напряжения: 3 ppm/В (тип);
  • Влияние токовой нагрузки: 8 ppm/мА (тип).

Источник: www.compel.ru

Дата публикации: 29.05.2015
