RF MICRODEVICES ПРЕДСТАВЛЯЕТ ВЫСОКОИНТЕГРИРОВАННЫЕ КВАДРАТУРНЫЕ МОДУЛЯТОРЫ 0.1 – 2.5 ГГЦ СЕРИИ RF205X



Компания RF Microdevices объявила о начале выпуска микросхем, функционально объединяющих в себе смесители, гетеродины и цепи ФАПЧ. Серия микросхем RF205X включает в себя 3 квадратурных модулятора: RF2051, RF2052 и RF2053.

Располагая рабочей полосой 100МГц - 2,5ГГц, микросхемы имеют степень интеграции, требующую из перечня внешних элементов только индуктивный элемент цепи генератора, фильтра и кварцевого опорного генератора. Главными особенностями микросхем являются:

    Наличие синтезатора с возможностью задания нецелого (дробного) коэффициента частоты N.
    Наличие двух смесителей (RF2051), открывающее более широкую перспективу применения микросхемы: репитеры, устройства переноса частоты и проч.
    Наличие ГУНа (RF2051, RF2052) внутри. Для RF2053 предусмотрено использование внешнего ГУНа, однако RF2051 и RF2052 также могут быть запрограммированы для работы с внешним гетеродином.
    Настройка смесителей, программированием микросхемы на необходимую разработчику линейность.

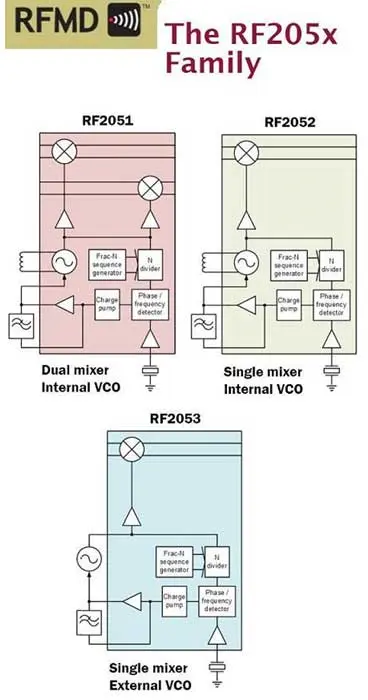

Рисунок 1. Блок-схема серии RF205X

Основные характеристики микросхем RF205X:

    Частотный диапазон: 100 - 2500МГц
    Диапазон частот гетеродина: 300 - 2400МГц
    Рабочий ток: а) при настройке на низкое энергопортебление - 55 мА, б) при настройке смесителей на максимальную линейность - 72 мА (RF2053 - 65 мА)
    Потери преобразования: - 2 дБ
    Коэффициент шума: а) при настройке на низкое энергопотребление - 9.5 дБ, б) при настройке на максимальную линейность смесителей - 12 дБ
    Линейность: Input IP3 18 дБм
    Характеристики ГУНа (RF2051, RF2052): а) Диапазон опорных частот: 10-104 МГц, б) Фазовые шумы:
1.    140 dBc/Hz (@ 500 MHz LO, 1 MHz offset)
2.    135 dBc/Hz (@ 1000 MHz LO, 1 MHz offset)
3.    130 dBc/Hz (@ 2000 MHz LO, 1 MHz offset)
Заказать образцы всех трёх микросхем семейства, а также отладочные наборы под них можно у официального дистрибьютора RFMD в России – компании Макро Групп.
В состав отладочного набора входит собранная плата серии RF205X, вся документация по микросхеме, а также отладочное ПО для изменения параметров модуляторов (например, линейность/ток смесителей). Интерфейс подключения платы к ПК - USB. ПО работает также без подключения платы - в демо-режиме.

Источник: macrogroup.ru

Дата публикации: 21.05.2008
