SM91047EL - трансформатор для AC-DC преобразователя на базе UCC28880



Компания Bourns разработала новый Flyback трансформатор SM91047EL для AC-DC преобразователей на базе UCC28880 (Texas Instruments). Данный трансформатор имеет коэффициент трансформации (первичная обмотка: вторичная обмотка) 11.875:1, с функциональной изоляцией в 1,5 кВ, (Vrms), 2 мА, 2 сек. (по IEC 60950-1).

Диапазон входного напряжения составляет 100-375 В. При k=11.875 и частотой коммутации 50кГц, на выходе можно получить стандартный уровень питания в 5 В, с нагрузочной способность 400 мА. Индуктивность первичной обмотки составляет 5 мГн (индуктивность утечки при этом не превышает 100 мкГн при закороченной вторичной обмотке). Сопротивление обмоток постоянному току (DCR): 8 Ом (для первичной) и 104 мОм (для вторичной). Рабочий диапазон трансформаторов SM91047EL составляет -40… +125 °C (включая саморазогрев).

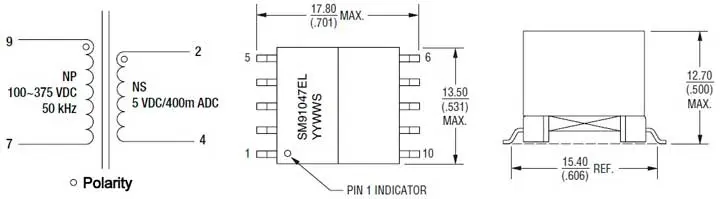

Распиновка и габаритные размеры SM91047EL

Распиновка и габаритные размеры SM91047EL



На базе связки SM91047EL и UCC28880 можно построить изолированный или неизолированный обратноходовой (Flyback) сетевой AC-DC преобразователь.

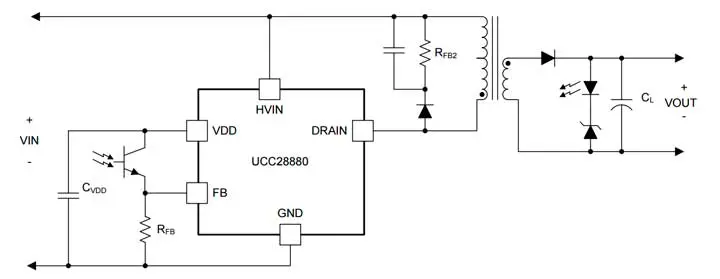

Изолированный AC-DC преобразователь на базе UCC28880

Изолированный AC-DC преобразователь на базе UCC28880



Особенности SM91047EL:

  • Широкий диапазон входных напряжений 100 – 375 В
  • Выход 5 В / 400 мА
  • Соответствие IEC 60950-1
  • Функциональная изоляция 1,5 кВ
  • Рабочий диапазон температур -40…+125 °C

Источник: www.compel.ru


Дата публикации: 01.03.2017
