Устройства плавного пуска – бюджетная серия DS7 от EATON



Одной из популярных задач в промышленности является запуск мощных трехфазных электродвигателей. Большие пусковые токи, серьезная нагрузка на вал двигателя и входную сеть в этот момент – вот с чем приходится сталкиваться инженерам при разработке систем управления такими двигателями.

Как правило, схема запуска зависит от мощности электродвигателя – чем меньше, тем она проще и дешевле. При мощности до 7 кВт применяется классический прямой пуск непосредственной подачей напряжения с использованием контактора от 7 до 17.5 кВт (схема пуска "звезда-треугольник", состоящая из контакторной сборки). И при больших мощностях от 17.5 кВт применяют устройства плавного пуска (УПП), сглаживающие пусковые токи и моменты, превышающие номинальные в несколько раз, и которые могут привести к постоянному ложному срабатыванию устройств защиты и санкциям со стороны электросберегающих организаций в связи с большой токовой нагрузкой на сеть.

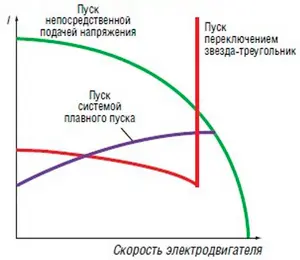

Ток на электродвигателе в момент пуска

Ток на электродвигателе в момент пуска

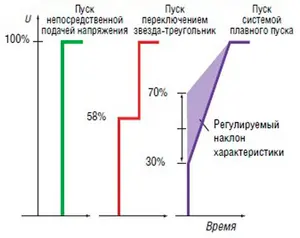

Напряжение на электродвигателе в момент пуска

Напряжение на электродвигателе в момент пуска

Рис. 1 Схемы запуска трехфазного асинхронного двигателя



Фирма EATON представляет новую бюджетную серию УПП DS7, которая, помимо стандартного использования, прекрасно подойдет в качестве замены контакторной сборки "звезда-треугольник", благодаря низкой цене (напр. DS7-340SX007N0-N на 3 кВт, DS7-340SX009N0-N на 4 кВт, DS7-340SX012N0-N на 5.5 кВт). Их можно использовать для насосов, конвейерных лент, работающих в легких и средних условиях, для систем управления вентиляцией. Благодаря запатентованной системе асимметричного управления, использование DS7 позволяет существенно продлить срок службы электродвигателей.

EATON – крупная корпорация, недавно отметившая свое 100-летие, выпускает электротехническое оборудование и готовые решения в сфере электропитания, коммутации, освещения, АСУ ТП и многих других областях. Благодаря изначальной направленности на исследования и последующее внедрение в жизнь инновационных технологий, EATON занял достойное лидирующее положение в области управления энергией – направлении, с каждым годом ставящем перед человечеством все более серьезные проблемы. Оборудование EATON применяется в более чем 150 стран мира, что доказывает хорошую надежность и высокое качество.

Технические особенности УПП DS7:

  • полная адаптация к системе xStart, благодаря чему можно быстро и легко создать пусковые сборки c автоматическими выключателями PKZ, PKE, NZM и с теплыми реле ZB;
  • широкий набор защит – перегрев, обрыв фазы, неисправность тиристоров, байпаса, что позволяет сэкономить на внешних защитах;
  • запатентованная система асимметричного управления;
  • десять пусков/час при AC53 (использование дополнительного вентилятора позволит увеличить кол-во пусков в четыре раза – сорок пусков/час);
  • большой выбор мощностей 1.5…110 кВт, категория применения AC53;
  • управляющее напряжение 24 В AC/DC или 110…230 В АС.
