Отладочные средства Spirit1 для работы в диапазонах 868 и 433 МГц



Для разработки беспроводного радиоканала на базе приемопередатчика Spirit1 предлагается отладочный набор STEVAL-IKR002V4, который включает две платы с микроконтроллером SM32L152 и два съемных модуля на 868 МГц. Для работы в диапазоне 433 МГц можно использовать дополнительный набор из двух плат STEVAL-IKR002V3D, который полностью совместим с материнским платами из набора STEVAL-IKR002V4.

Работа с отладочным набором ведется с помощью Windows-программы  Spirit1 DK-GUI. Разработчик имеет возможность провести тест дальности, установить режим непрерывной несущей для измерений RF-параметров и получить настройки регистров для вставки в свой код. Закладка настроек радио “Radio setting” позволяет задать рабочую частоту, модуляцию, частоту используемого кварца, скорость, девиацию, выходную мощность для режима передачи и полосу фильтра в режиме приема. Одним из достоинств трансивера Spirit1 является возможность сужения полосы приемника вплоть до 1 кГц, что позволяет принимать сигналы с уровнем RSSI до -130 дБм (предельное значение), что даже ниже, чем заявлено в документации на микросхему.

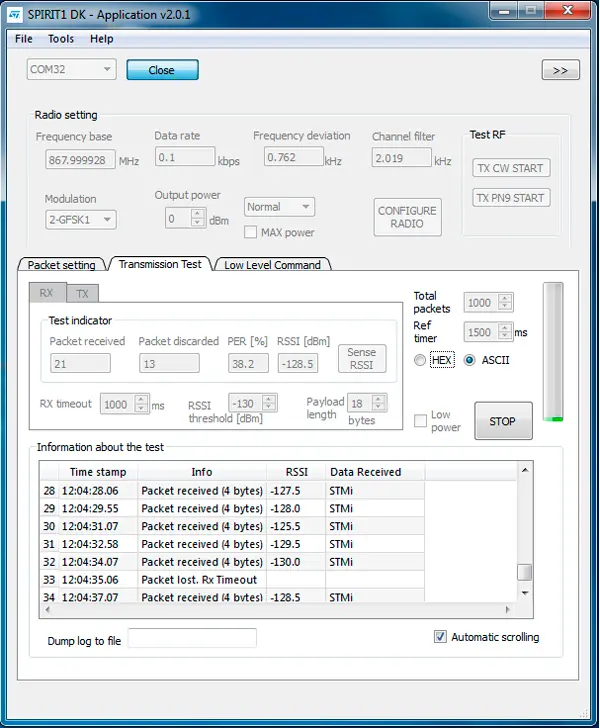

Прием Spirit1 на предельной чувствительности -130 дБм

Прием Spirit1 на предельной чувствительности -130 дБм



Особенности платы STEVAL-IKR002V3D:

  • Работа в диапазоне 433 MHz
  • Модуляция: 2-FSK, GFSK, MSK, GMSK, OOK, and ASK
  • Подходит для систем Wireless M-BUS
  • Скорость передачи данных: от 1 до 500 кбит/с
  • Низкое потребление: 9.2mA RX и 19.5 mA TX при +11 dBm
  • Превосходная чувствительность (до -120 dBm)
  • Режим периодического приема для снижения тока потребления (Sniff Mode)
  • Автоматические подтверждения и переповторы
  • Аппаратное шифрование AES 128-bit encryption co-processor
  • Интерфейс SPI для управляющего микроконтроллера
