SRD радиотрансивер ADF7030-1 с встроенным ядром ARM® Cortex®-M0



Компания ЭЛТЕХ предлагает радиотрансивер ADF7030-1 от компании Analog Devices Inc. с встроенным ядром ARM® Cortex®-M0. Трансивер сочетает высокую производительность и весьма малый ток потребления. ADF7030-1 используется в беспроводных сетях, где требуется обмен данными на большой дистанции, повышенная надежность работы и длительное время работы устройств от автономных источников питания.

Особенностью ADF7030-1 является встроенное микропроцессорное ядро ARM® Cortex®-M0, реализующее задачи управления, калибровки радиочастотного блока микросхемы, а также управления пакетами. Оно упрощает обработку данных основным процессором, поскольку ADF7030-1 осуществляет поддержку нижних уровней (аппаратного и транспортного) типового стека коммуникационного протокола.

Трансивер ADF7030-1 может работать как в широкополосном, так и узкополосном режимах со скоростью передачи данных от 0.1 до 300 kbps, используя 2GFSK модуляцию сигнала. Микросхема поддерживает два пакетных режима работы – общий режим и IEEE 802.15.4g. Кроме того, трансивер поддерживает протокол Wireless M-Bus (WMBUS).

Приемник микросхемы, реализованный по схеме с низкой промежуточной частотой, позволяет производить точную настройку параметров, в частности, изменять ширину канала приема в пределах от 2.6 кГц до 736 кГц. Передатчик ADF7030-1 содержит два независимых усилителя мощности с диапазонами выходной мощности от – 20 дБм до +13 дБм и от – 20 дБм до +17 дБм , соответственно, с шагом в 0,1 дБм.

Напряжение питания ADF7030-1 от 2.2 В до 3.6 В, причем в режиме "глубокого сна" ток потребления не превышает 10 нА (при сохранении конфигурации памяти). Микросхема поддерживает "интеллектуальный режим пробуждения", при котором пробуждение микросхемы инициирует внутренний источник с помощью блока часов реального времени, не требуя участия внешнего процессора. После пробуждения ADF7030-1 работает автономно, осуществляя мониторинг несущей, выделение пакетов и их прием, не загружая внешний процессор, что существенно сокращает общий ток потребления системы.

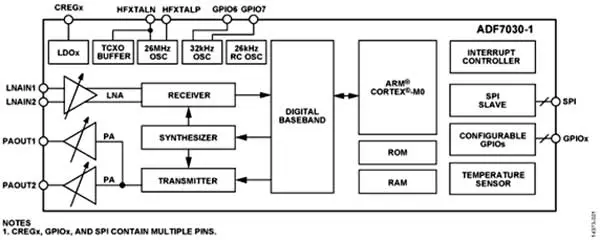

Блок-схема ADF7030-1

Блок-схема ADF7030-1



Трансивер ADF7030-1 применяется в аппаратуре Интернета вещей (Internet Of Things), интеллектуальных системах учета энергоресурсов, системах охранной и пожарной сигнализации, системах автоматики зданий и сооружений, приборах промышленной автоматизации и распределенных системах сбора данных.

Основные характеристики:

Рабочие диапазоны частот:

  • от 169,4 МГц до 169,6 МГц
  • от 426 МГц до 470 МГц
  • от 863 МГц до 960 МГц



Скорость передачи данных:

  • 2/2: от 0,1 до 300
  • 4/4: от 1 до 360 (только передача)



Приемник:

  • Подавление внеполосных составляющих (при отстройке ±20 МГц) – 102 дБ
  • Подавление соседнего канала – до 62 дБ



Передатчик:

  • выходная мощность:  – от 20 дБм до + 17 дБм с шагом установки 0.1 дБм
  • малая зависимость выходной мощности от напряжения питания и температуры.



Корпус:

  • LFCSP 40-выводный , 6х6 мм и LQFP 48-выводный , 7х7 мм.



Рабочий температурный диапазон: от – 40°С до + 85°С.

Купить или заказать образцы ADF7030-1, получить более подробную техническую информацию можно, обратившись в любой из офисов компании ЭЛТЕХ или по электронной почте.

Источник: www.eltechspb.by

Дата публикации: 09.08.2016
