ST25DV-DISCOVERY — демонстрационный комплект для изучения динамической NFC-памяти



Демонстрационный набор ST25DV-DISCOVERY от ST Microelectronics позволяет оценить технические возможности динамических NFC-меток (dynamic TAG) серии ST25DV. В состав набора включена микросхема ST25DV04K, размещенная на дочерней плате вместе с PCB-антенной (Class 5). На основной плате установлен цветной TFT-дисплей с сенсорной панелью и микроконтроллер STM32 c загруженной во Flash-память демонстрационной прошивкой. Плата получает питание через USB-интерфейс.

Для разработчика доступна принципиальная схема платы, перечень элементов и гербер-файлы. Встроенное программное обеспечение STSW-ST25DV001 может быть бесплатно загружено с сайта производителя.

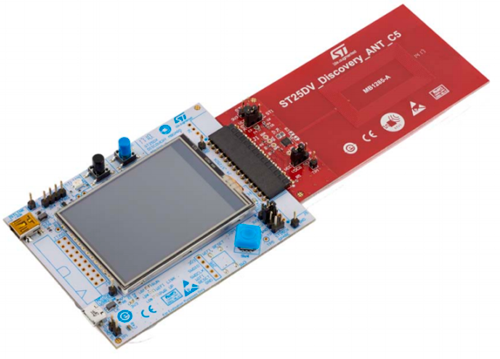

Демонстрационный комплект ST25DV-DISCOVERY

Демонстрационный комплект ST25DV-DISCOVERY



Микросхема ST25DV04K представляет собой EEPROM-память с двойным интерфейсом - привычным I²C и 13,56 МГц NFC/RFID tag. Память может быть записана и считана как со стороны внешнего микроконтроллера, так и с помощью любого RFID-ридера или смартфона, поддерживающего стандарт NFC (ISO/IEC 15693 и NFC Forum Type 5 tag).

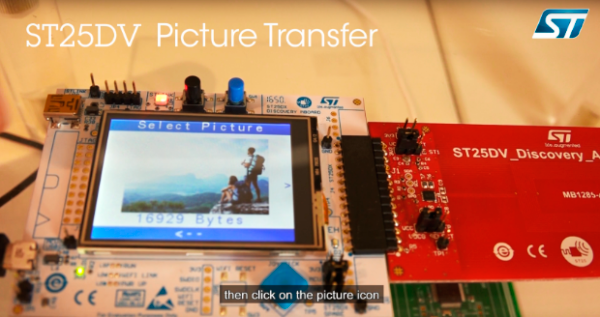

Передача картинки на телефон через ST25DV04

Передача картинки на телефон через ST25DV04



Особенности

  • Две готовых к работе PCB-платы;
  • Программное обеспечение построено на основе STM32 Cube;
  • Основная плата ST25DV_Discovery_Mboard:
    • STM32F405VGT6 LQFP100 микроконтроллер 32-бит с 1 Mbyte Flash и 192 + 4 Kbytes SRAM;
    • цветной LCD-экран (320×200 точек);
    • драйвер экрана Touch screen;
    • светодиоды разного цвета (power, user, ST link);
    • кнопка для пользователя;
    • джойстик для управления через экранное меню;
    • кнопка сброса;
    • встроенный программатор ST link;
    • разъемы ST link mini USB и User micro USB;
    • демо-примеры уже загружены в память;
  • Дочерняя плата ST25DV_Discovery_ANT_C5:
    • размер 40×24 мм, Индуктивная антенна 13.56 МГц;
    • микросхема ST25DV04K Dynamic NFC / RFID tag;
    • разъем I²C interface connector;
    • функция Energy harvesting (вывод VOUT с фильтрующим конденсатором 10 нФ);
    • вывод GPO может выступать индикатором обмена по радио.





Источник: www.compel.ru

Дата публикации: 23.10.2018
