ST25R3911B — скоростной RFID-ридер 13,56 МГц с увеличенной дальностью



Микросхема RFID-ридера ST25R3911B от STMicroelectronics работает на частоте 13,56 МГц и отличается увеличенной дальностью считывания благодаря высокой выходной мощности до 1.4 Вт. Ридер поддерживает работу с множеством протоколов, включая ISO 18092 (NFCIP-1) Active P2P;  ISO14443A/B, ISO15693 и FeliCa™. Для скоростного обмена с NFC-устройствами ридер может работать в режиме VHBR, когда скорость модуляции достигает 3.4 - 6.8 Mbit/s.

Микросхема ST25R3911B может с успехом работать в батарейных устройствах. Встроенный малопотребляющий RC-генератор и режим периодического сна 10…800 мс позволяют снизить потребляемый ток. Отдельный блок емкостного сенсора позволяет обнаруживать приближение метки без включения излучающего поля ридера. Выходная мощность передатчика может регулироваться в широких пределах.

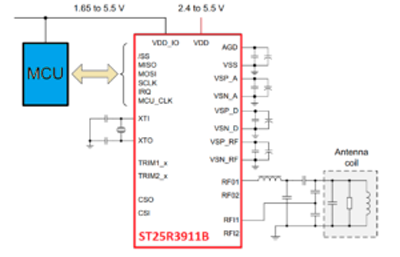

Схема включения ST25R3911B

Схема включения ST25R3911B



ST25R3911B содержит схему автоматической подстройки антенны, что позволяет сохранять дистанцию считывания даже в присутствии влияющих на антенну предметов. Для реализации проприетарных протоколов, например  MIFARE™ Classic,  микросхема может переводиться в режим Stream/Transparent Mode c обработкой данных на внешнем микроконтроллере.

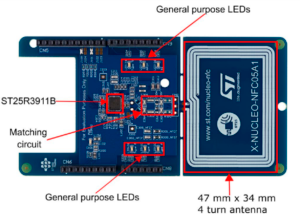

Плата расширения X-NUCLEO-NFC05A1

Плата расширения X-NUCLEO-NFC05A1



Для знакомства с возможностями ST25R3911B рекомендуется плата расширения X-NUCLEO-NFC05A1. Программное обеспечение X-CUBE-NFC5 включает исходный код проекта, реализующего функционал простого NFC-ридера. В тестовом примере плата X-NUCLEO-NFC05A1 обнаруживает метки различных типов и выводит информацию о них в UART-порт. Плата расширения X-NUCLEO-NFC05A1 предназначена для установки на микроконтроллерную плату NUCLEO-F401RE или NUCLEO-L476RG (приобретаются отдельно).

Особенности ST25R3911B

  • ISO 18092 (NFCIP-1) Active P2P;
  • ISO14443A, ISO14443B, ISO15693 и FeliCa™;
  • Поддержка VHBR (3.4 Mbit/s PICC to PCD framing, 6.8 Mbit/s AFE and PCD to PICC framing);
  • Пробуждение от емкостного сенсора;
  • Автоматическая настройка антенны;
  • Автоматическая регулировка индекса модуляции;
  • Автоматический выбор канала демодуляции AM и PM (I/Q);
  • Динамическое изменение выходной мощности DPO (Dynamic Power Output);
  • Выходная мощность до 1.4 Вт при работе с дифференциальным выходом;
  • Выбираемый пользователем или автоматический контроль усиления;
  • Прозрачный режим работы AFE для реализации любых протоколов;
  • Возможность работы с двумя антеннами;
  • Встроенный тактовый генератор с быстрым пробуждением;
  • Внешний кварц 13.56 МГц или  27.12 МГц;
  • Скоростной интерфейс  SPI 6 Mbit/s и буфер 96 байт FIFO;
  • Напряжение питания от 2.4 В до 5.5 В;
  • Широкий температурный диапазон -40 °C … 125 °C;
  • Корпус QFN32, 5×5 мм.



Источник: www.compel.ru

Дата публикации: 29.08.2018
