Гибридные АС-фильтры для подавления дифференциальных и синфазных помех



Компания Sumida представила линейку новых сетевых AC-фильтров серий RK17S и RK23S для борьбы как с синфазными, так и дифференциальными помехами. Особенностью данных фильтров является наличие дополнительного магнитопровода – Magnetic Bypass.

Конструктивно фильтры представляет собой две катушки, включенные согласно на общем кольцевом магнитопроводе с высокой магнитной проницаемостью. Каждая катушка состоит из двух секций, разделенных пластиковым ограничителем, что позволяет уменьшить межвитковую емкость и увеличить частоту собственного резонанса фильтра.



Наличие Bypass в конструкции симметрирующего дросселя позволяет замкнуть силовые линии магнитного поля синфазной помехи внутри ядра магнитопровода, тем самым уменьшив долю излучаемой электромагнитной энергии, при этом увеличив эквивалентную индуктивность катушки по отношению к току синфазной помехи, обеспечить подавление высокочастотной дифференциальной помехи без использования дополнительных электронных компонентов.

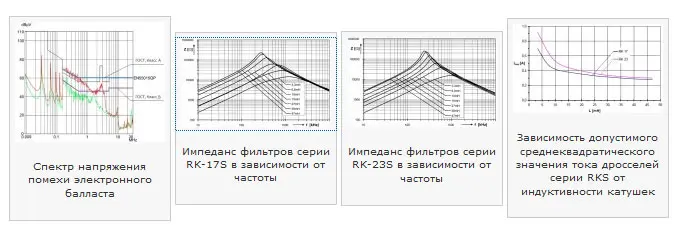

В качестве примера для оценки эффективности применения фильтров серии RKS с дополнительным магнитопроводом приведены графики частотного распределения напряжения (в логарифмических единицах (дБмкВ)) помехи на сетевых контактах электронного пускового устройства (балласта) люминесцентной лампы.

График красного цвета соответствует фильтру серии RK без дополнительного магнитопровода, график зеленого цвета – фильтру серии RKS с дополнительным магнитопроводом. Кроме спектра помех на рисунке приведены нормы помехоэмиссии, соответствующие стандартам EN 55015QP, ГОСТ Р 50745-99 в отношении технических средств промышленного применения (Класс А), и ГОСТ Р 50745-99 для технических средств коммерческого и бытового назначения (Класс Б). Из графиков видно, что применение фильтра RKS с дополнительным магнитопроводом позволяет выполнить требования всех трех стандартов.

Серия RKS включает в себя два варианта конструктивного исполнения. Габаритно-установочные размеры корпуса RK17S составляют 14.5×24.5мм, размеры фильтра RK23S составляют 24.5×28мм. Таким образом, RK17S занимает в два раза меньшую площадь на печатной плате конечного изделия, чем RK23S. Перечисленные качества симметрирующего дросселя с дополнительным магнитопроводом значительно упрощают схемотехнику сетевого фильтра и сокращают объем занимаемый им в конструкции конечного устройства.
Особенности и преимущества

    Соответствие стандартам электробезопасности EN 50176/61347/61800/60335/60065;
    Тестовое напряжения между обмотками 1500 В, 50 Гц, в течении 2 секунд;
    Соответствие климатическим категориям 40/125/56 стандарта IEC 68-1;
    Максимальная рабочая температура обмоток 115°C;
    Низкий профиль (для использования в электронных балластах)


Источник: compel.ru

Дата публикации: 13.06.2013
