Термисторное реле РТ-М01-1-15 от Меандр



Термисторные реле предназначены для защиты электродвигателей и другого оборудования от перегрева, который может происходить при тяжелых условиях эксплуатации – затяжных пусках/остановках, пониженном/повышенном напряжении в электросети, слишком высокой чатоте вращения вала, загрязнении системы охлаждения двигателя и т.д.. Контроль происходит с помощью терморезистивных датчиков, встроенных в обмотки двигателя.

Модульное термисторное реле PT-M01-1-15, которое выпускает известный производитель на российском рынке – компания МЕАНДР, характеризуется высокими эксплуатационными характеристиками при низкой цене.

Реле выпускается в стандартном пластиковом корпусе, которое может крепиться на 35 мм рейку или на любую ровную поверхность. Разъемы предназначены для надежного обжима проводов сечением до 2.5 мм². На фронтальной части расположены:

  • индикатор питания зеленого цвета;
  • индикатор срабатывания реле желтого цвета;
  • аварийные индикаторы красного цвета – короткое замыкание датчиков и перегрев



Технические характеристики:

  • одновременный контроль до 6 датчиков;
  • один НО и один НЗ контакт;
  • контроль датчиков на короткое замыкание;
  • индикация работы;
  • ширина 1 модуль (17.5 мм)

Схема расположения датчиков

Схема расположения датчиков



Схема подключения

Схема подключения



Принцип работы

Датчики температуры изменяют свое сопротивление при изменении окружающей температуры. Сопротивление при перегреве составляет 3.4 кОм, при этом реле разрывает контакты и электродвигатель выключается. Автоматическое включение произойдет при снижении температуры и, соответсвенно, сопротивления до 2.3 кОм. В этот момент контакты реле замкнуться и двигатель заново запуститься. Величина сопротивлениия меньше 25 Ом определяется как короткое замыкание датчиков – реле размыкает контакты.

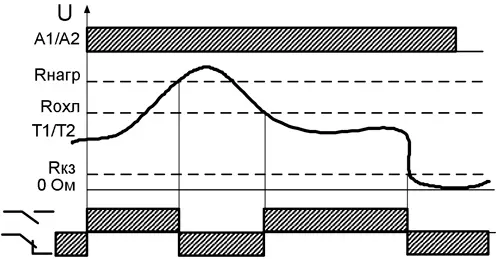

Алгоритм работы PT-M01-1-15

Алгоритм работы PT-M01-1-15
