TLV493D - новый высокоточный 3D-магнитный датчик Infineon



TLV493D-A1B6 – трехосевой магнитный датчик с цифровым коммуникационным интерфейсом I2C, выполненный в миниатюрном TSOP-6 корпусе. В отличие от одноосевых датчиков холла,  TLV493D-A1B6 позволяет обнаруживать попытку вмешательства в работу счетчиков с помощью сильного магнита, вне зависимости от его положения.

Микросхема TLV493D-A1B6 объединяет в себе множество  функциональных блоков: три независимых датчика Холла, датчик температуры, 12-битный АЦП, мультиплексор, блок питания, регистры с  логикой управления, интерфейсный блок I2C.

Все датчики Холла имеют одинаковую конструкцию, но взаимно ортогональную ориентацию: вдоль осей OX, OY, OZ. В итоге напряжение выходного сигнала каждого из сенсоров зависит от положения магнитного объекта вдоль конкретной оси. По суммарным показаниям всех трех сенсоров можно определять пространственное положение магнитного элемента. Измеряемый диапазон индукции магнитного поля составляет ±130 мТл для каждой оси



Особенности TLV493D-A1B6

  • Встроенный температурный датчик
  • Низкое потребление
  • 0.007 µA в режиме “power down”
  • 10 µA в режиме “ultra low power mode”
  • Напряжение питания от 2,7 до 3,5 В
  • Цифровой выход с помощью стандартного I2C интерфейса
  • Линейное измерение Bx, By и Bz до ±130 mT
  • 12-битный результат для каждой оси
  • Разрешение 98 µT/LSB
  • Рабочая температура -40 °C … 125 °C



Для знакомства с работой TLV493D-A1B6 можно использовать демонстрационный набор 3D Magnetic Sensor 2 Go Kit, который включает в себя отладочную плату и постоянный магнит.

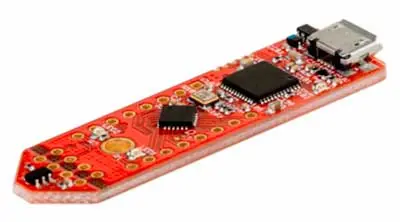

Демонстрационная плата для трехосевого датчика Холла TLV493D

Демонстрационная плата для трехосевого датчика Холла TLV493D



Отладочная плата предназначена для вывода измеряемых датчиком значений на ПК через USB-порт. На плате расположен сам магнитный датчик TLV493D-A1B6, микроконтроллер XMC1100, регулятор напряжения для питания схемы от USB-порта, мост UART-USB, светодиоды и разъемы. Для работы с набором Infineon предлагает бесплатное Windows-приложение с графическим интерфейсом.

Источник: www.compel.ru
