TPL5110 – нанопотребляющий таймер управления питанием



Компания Texas Instruments представила новые таймеры со сверхмалым собственным потреблением TPL5110 и TPL5010, которые дополнили уже существующее семейство таймеров TPL5000 и TPL5100.

Микросхема TPL5110 является таймером с интегрированным драйвером MOSFET, предназначенным для управления внешним ключом и отключения токовой нагрузки в устройствах с батарейным питанием. При малом собственном потреблении, порядка 35 нА, с помощью встроенного в TPL5110 драйвера возможно отключать нагрузку через заданные временные интервалы и существенно уменьшить ток потребления системы в режиме сна. Такое решение будет востребовано в устройствах аккумулирования энергии и беспроводных датчиках, так как позволяет ослабить требования по ёмкости и габаритам используемых батарей.

TPL5110 от ранее представленных таймеров TPL5000 и TPL5100 отличает расширенный временной интервал и меньший корпус. Временной интервал таймера задается с точностью порядка 1% при помощи внешнего резистора в диапазоне от 100 мс до 2 часов.

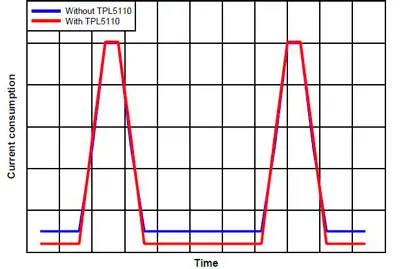

Влияние использования TPL5110 на общий ток потребления

Влияние использования TPL5110 на общий ток потребления



Также стоит отметить возможность применения функции одновибратора, когда таймер включает MOSFET только на время единичного цикла после подачи напряжения питания. Выбор между режимом одновибратора и периодичным включением осуществляется с помощью внешнего вывода (ONE_SHOT). При использовании TPL5110, независимо от режима работы, остаётся возможность управлять ключом питания самостоятельно, используя вывод M_DRV.

Таймер TPL5110 выпускается в корпусе SOT23 c 6-ю выводами и предназначен для работы в диапазоне температур от -40 до 105°С.

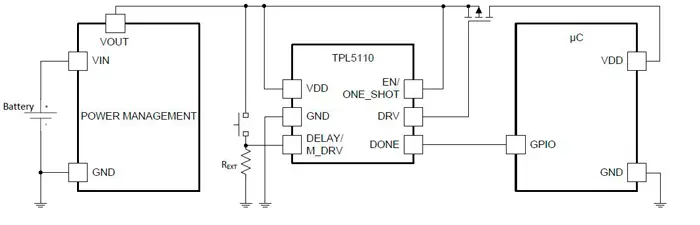

Упрощённая схема включения TPL5110

Упрощённая схема включения TPL5110



Основные характеристики

  • Диапазон напряжения питания: от 1.8 до 5.5 В;
  • Сверхнизкий ток собственного потребления: 35 нА;
  • Программируемый временной интервал: 100 мс to 7200 с;
  • Точность установки временного интервала: 1%;
  • Встроенный драйвер управления внешним MOSFET;
  • Режим одновибратора;
  • Малый корпус: SOT23-6 (3х3 мм);
  • Возможность принудительного включения MOSFET;
  • Рабочий диапазон температур: от -40 до 105°С.

Источник: www.compel.ru

Дата публикации: 28.07.2015
