TPS562209 и TPS563209 – эффективные 17V 2A/3A DC-DC регуляторы от TI



Компания Texas Instruments представила два высокоэффективных понижающих DC-DC преобразователя – TPS563209, TPS562209 в корпусе SOT23.

Компактный корпус SOT-23 и минимальное количество требуемых внешних компонентов позволяют минимизировать занимаемую преобразователем площадь на печатной плате. В дополнение к этому, высокая эффективность и собственное низкое потребление в режиме "standby" открывает возможности по широкому применению преобразователя в переносных устройствах.

В регуляторе использована система коррекции D-CAP2™, которая позволяет справляется с быстрыми переходными процессами, вызванными в следствии быстрого изменения нагрузки. Благодаря D-CAP2 не требуется внешняя компенсация, а выходной конденсатор может быть с низким внутренним последовательным сопротивлением ECR – керамическим или плёночным.

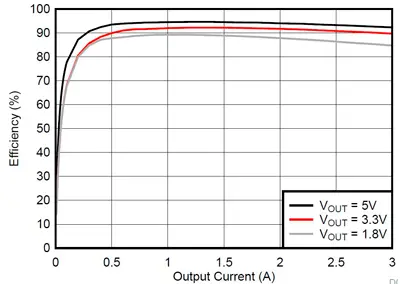

Эффективность TPS563209

Эффективность TPS563209



Эффективность TPS562209

Эффективность TPS562209



TPS563209 и TPS562209 всегда работают в режиме непрерывной проводимости (CCM – Continuous Conduction Mode), что позволяет уменьшить пульсации на выходе преобразователя.

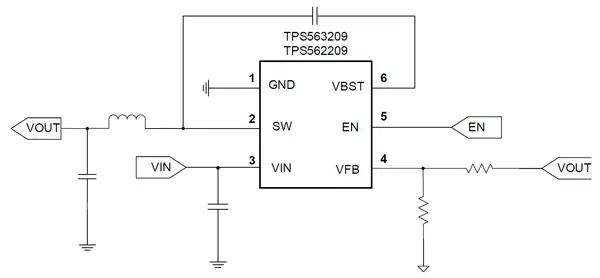

Схема включения TPS56x209

Схема включения TPS56x209



Основные параметры

  • TPS562209 – 2 А с внутренними ключами 122 мОм и 72 мОм;
  • TPS563209 – 3 А с внутренними ключами 68 мОм и 39 мОм;
  • Встроенная система контроля быстрых переходных процессов D-CAP2™;
  • Входное напряжение: 4.5…17 В;
  • Выходное напряжение: 0.76…7 В;
  • Частота переключения: 650 кГц;
  • Низкое собственное потребление в режиме Shutdown: 10 мкА;
  • Погрешность выходного напряжения (25°C): 1%;
  • Включение микросхемы возможно с предустановленного выходного напряжения;
  • Защита по току в режиме ограничения (Cycle By Cycle);
  • Защита от перегрева кристалла;
  • Незащёлкивающиеся защиты: OVP, UVLO и TSD;
  • Внутренний фиксированный мягкий старт: 1 мсек;
  • Корпус SOT-23 (1.6х2.9 мм).

Микросхемы TPS563209 и TPS562209 найдут свое применение в цифровых мультимедийных системах, домашних интернет терминалах и Blu-ray Disc плеерах.

Источник: www.compel.ru

Дата публикации: 18.08.2015
