TPS63070 – повышающе-понижающий DC-DC для портативной электроники



Компания Texas Instruments пополнила семейство повышающе-понижающих (buck-boost) DC-DC импульсных преобразователей питания новой микросхемой TPS63070.

TPS63070 обладает диапазоном входных напряжений 2…16 В, что позволит устройству питаться как от внешнего сетевого адаптера питания, так и от USB или от химических источников тока различного типа. Как вариант, это может быть литий-ионный аккумулятор с одним, двумя или тремя последовательно соединенными элементами.

Вне зависимости от входного напряжения в максимально допустимом диапазоне, выходное напряжение TPS63070 может быть задано в пределах от 2,5 до 9 В. Кроме этого, доступна версия TPS630701 с нерегулируемым выходным напряжением 5 В. Выходной ток может достигать значений 2А в режиме повышения или понижения напряжения. КПД преобразователя TPS63070 доходит до уровня 95%;

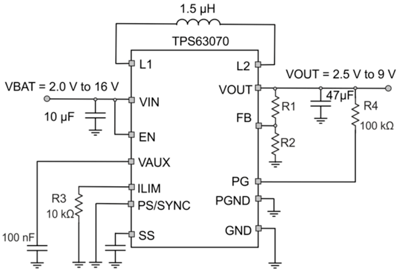

Типовая схема включения TPS63070



Типовая схема включения TPS63070



Технические особенности TPS63070:

  • 4 встроенных силовых транзистора MOSFET;
  • автоматический переход между режимами Buck-Mode и Boost-Mode;
  • автоматический переход в режим низкого электропотребления при малых токах нагрузки;
  • полное отключение источника от нагрузки в выключенном состоянии;
  • высокая частота коммутации 2.4 МГц;
  • возможность синхронизации внешним сигналом;
  • ультранизкий ток собственного потребления – 50 мкА;
  • возможность изменения выходного напряжения в рабочем режиме с помощью входа VSEL;



Несмотря на богатый набор функций, TPS63070 требует совсем небольшое количество внешних компонентов обвязки.



Источник: www.compel.ru
