TPS782 – новая серия LDO с низким собственным потреблением



Компания Texas Instruments представила новое семейство линейных стабилизаторов с низким прямым падением напряжения (LDO) – TPS782(XX). К особенностям новых регуляторов можно отнести низкое собственное потребление и способность качественно стабилизировать выходное напряжение при малой разнице напряжения вход-выход. Кроме этого, новые микросхемы выпускаются в удобных для монтажа миниатюрных корпусах SOT-23 и SON-6. Дополнительному уменьшению площади занимаемой на печатной плате способствует возможность работы регуляторов с керамическими конденсаторами.

Низкое собственное потребление (500 нА) и малое минимальное прямое падение напряжения позволяют использовать новые LDO в устройствах с батарейным питанием. Регуляторы выпускаются на ряд фиксированных выходных напряжений, подходящих для питания различных микроконтроллеров. Каждому выходному напряжению соответствует свое наименование.

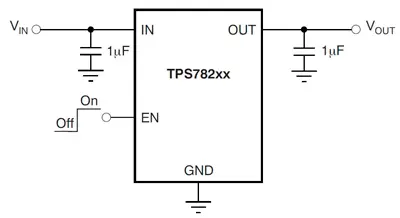

TPS782 схема включения

TPS782 схема включения



Микросхема

Uвых, В

TPS78218

1.8

TPS78222

2.2

TPS78223

2.3

TPS78225

2.5

TPS78227

2.7

TPS78228

2.8

TPS78230

3.0

TPS78233

3.3



В новых LDO имеется дополнительный вход разрешения работы Enable. С помощью этого входа возможно производить управление питанием с помощью контроллера. В микросхеме предусмотрены термозащита и защита по превышению тока в нагрузке.

Основные характеристики

  • Собственное потребление не выше 500 нА;
  • Максимальный выходной ток: 150 мА;
  • Диапазон входных напряжений: 2.2…5 В;
  • Минимальное падение напряжение на LDO при 25°C и Iвых=150 мА: 130 мВ;
  • Минимальное падение напряжение на LDO при 85°C и Iвых=150 мА: 175 мВ;
  • Максимальная погрешность выходного напряжения не более 3%;
  • Применение выходного керамического конденсатора: 1 мкФ;
  • Температурная защита и защита по току;
  • Диапазон рабочих температур: -40…+160°C;
  • Корпус микросхемы минимальных размеров: SOT-23, SON -6.



К области основного применения новых регуляторов можно отнести устройства, имеющие в своём составе микроконтроллеры, в том числе с радиоканалом и батарейным питанием.

Источник: www.compel.ru

Дата публикации: 26.10.2015
