TPS563200 – 17V 3A DC-DC регулятор в корпусе SOT-23



TPS563200 – понижающий синхронный преобразователь от компании Texas Instruments с широким диапазоном входного напряжения (до 17 вольт) и максимальным выходным током 3 ампера. TPS563200 является усиленной версией младшего 2-х амперного представителя серии – TPS562200. Стоит отметить, что оба преобразователя при всей своей нескромной мощности выполнены в миниатюрном корпусе SOT-23-6.

TPS563200 для своей работы требует минимального количества внешних компонентов: высокоэффективные силовые транзисторы по синхронной схеме встроены в микросхему; нет внешних частотозадающих элементов; благодаря режиму управления D-CAP2 нет необходимости в дополнительных внешних цепях компенсации в обратной связи, а в качестве выходного конденсатора можно использовать керамический или полимерный конденсатор с низким ESR.

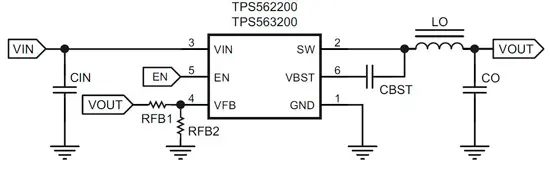

Типовая схема включения TPS563200

Типовая схема включения TPS563200



Основные характеристики TPS563200:

  • Частота переключения: 650кГц
  • Диапазон входных напряжений 4,5…17В
  • Диапазон выходных напряжений 0,76…7В
  • RDS(вкл) встроенных MOSFET: 68мОм/39мОм
  • Потребление в режиме Shutdown: 10мкА
  • Погрешность выходного напряжения: 1%
  • Защита
    • по току Cycle-By-Cycle
    • от превышения выходного напряжения (OVP)
    • от низкого напряжения питания (UVLO)
    • от перегрева кристалла микросхемы (TSD)
  • Фиксированный “Мягкий-старт”: 1ms
  • Рабочий диапазон температур -40°C до +85°C

Источник: www.compel.ru

Дата публикации: 07.07.2015
