Новый интегральный повышающий преобразователь TPS61291 от Texas Instruments предназначен для питания портативных устройств, где необходимо обеспечить максимально долгую жизнь батарей. Благодаря режиму Bypass Mode, собственный ток потребления TPS61291 снижается до 15 нА, что меньше собственного тока разряда батарей.

Режим Bypass Mode позволяет подавать напряжения источника питания на нагрузку, отключая преобразователь. Предполагается, что переключением режима занимается микроконтроллер. Переход в режим Bypass Mode разумно делать в тех случаях, когда все устройство находится в режиме сна и напряжение батареи выше, чем минимально допустимое напряжение питания микроконтроллера.

Выходное напряжение TPS61291 можно задавать с помощью единственного вывода VSEL, подавая на него напряжение питания, "земли" или оставив не подключенным.

Высокий КПД на малых токах нагрузки обеспечивается низким током собственного потребления в активном режиме работы преобразователя (5.7 мкА). Ток нагрузки может достигать 200 мА при повышении входного напряжения от 1.8 до 3.3 В.

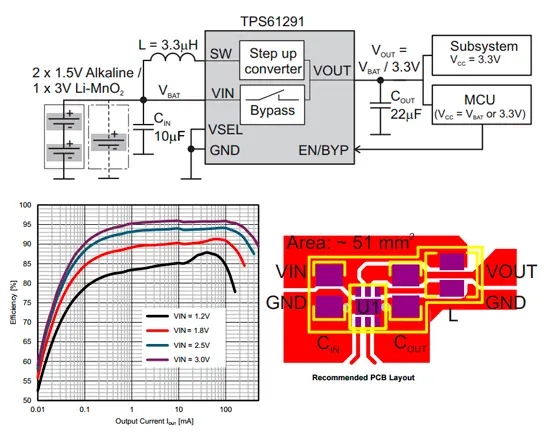

Схема включения, график КПД и рекомендованная разводка преобразователя TPS61291

Схема включения, график КПД и рекомендованная разводка преобразователя TPS61291



Рекомендованные приложения:

  • Счетчики энергоресурсов (вода, газ, электричество);
  • Пульты дистанционного управления;
  • Автоматизация зданий и "Умный дом";
  • Устройства с питанием одного аккумулятора Li-MnO2 (3 В);
  • Устройства с питанием от 2 аккумуляторов Ni-Cd или Ni-MH;
  • Устройства с питанием от 2 солевых или щелочных батарей.

Отличительные характеристики TPS61291:

  • Работает при напряжении от 0.9 В до 5 В;
  • Запуск с входным напряжением 1.5 В при нагрузке 20 мА;
  • Установка выходного напряжения: 2.5 В / 3.0 В / 3.3 В;
  • Собственный ток потребления: 15 нА (режим Bypass Mode);
  • Собственный ток потребления: 5.7 мкА в режиме преобразования;
  • Ток нагрузки до 200 мА (при повышении с 1.8 В до 3.3 В);
  • Защита от обратного тока в питающий элемент;
  • Энергосбережение при нагрузке с малым током потребления;
  • Защита от повышенной температуры;
  • Дополнительная защита от повышенного выходного напряжения;
  • Диапазон рабочих температур: -40…+85°C;
  • Миниатюрный корпус SON 2×2 мм.

Источник: www.compel.ru

Дата публикации: 25.05.2015
