TPS62237 - эффективный 0.5А DC/DC регулятор для автономных устройств



Семейство микросхем TPS6223x – это высокочастотные (до 3 МГц), синхронные понижающие DC/DC преобразователи, оптимизированные для портативных устройств с питанием от батарей. Они имеют широкий диапазон входного напряжения 2,05...6 В и поддерживают выходной ток до 500 мА.

Для обеспечения минимального входного напряжения достаточно одной литиевой или двух щелочных батарей. При этом доступны несколько вариантов фиксированных выходных напряжений: 1,0..3,3 V.

Модель TPS62237DRYT работает на частоте 2 МГц и имеет популярное выходное напряжение 3,3 В. Несмотря на свои компактные размеры, преобразователь имеет шаг выводов 0,5 мм (QFN), что делает его простым в применении.

Для поддержания высокой эффективности, преобразователь работает при средних и высоких нагрузках в режиме ШИМ-модуляции. При малых токах нагрузки он автоматически переходит в режим энергосбережения (ток потребления <22 мкА). Для очень чувствительных к шуму применений (например, аудио), устройство может быть принудительно переведено в режим ШИМ во всем диапазоне нагрузок. Ток потребления в выключенном состоянии <1 мкА.

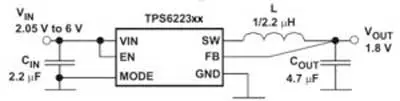

TPS6223x

TPS6223x



Небольшие размеры корпуса позволяют использовать миниатюрные компоненты фильтра (1 μH и 4.7 μF). Занимаемая на плате площадь самого преобразователя с компонентами обвязки составляет менее 12 мм2.

У всей серии TPS6223x отличные показатели подавления пульсаций питания (PSRR) и регулирования нагрузки переменного тока, что позволяет использовать ее для замены линейных регуляторов (LDO) с целью повышения эффективности преобразования энергии.



Возможности

  • Частота 2 МГц;
  • Эффективность до 94%;
  • Выходной ток до 500 мА;
  • Температура использования –40..125°C;
  • Подавление пульсаций питания (PSRR) до 90 dB;
  • Диапазон входного напряжения 2,05..6 В;
  • Низкая пульсация выходного напряжения;
  • Принудительный режим работы ШИМ;
  • Потребляемый ток 22 мкА (норм.);
  • 100% рабочий цикл для низкого падения напряжения;
  • Компактный размер 1×1,45×0,6 мм корпуса USON;



Применение

  • Замена LDO;
  • Портативные аудио- и медиа-устройства;
  • Беспроводная связь;
  • Питание DSP малой мощности;
  • Цифровые камеры.

Источник: www.compel.ru

Дата публикации: 08.09.2016
