TPS706 – 150 мА LDO с активной защитой от обратного тока



TPS706 – новый высокоточный линейный регулятор от Texas Instruments с ультранизким минимальным падением напряжения (245 мВ при 50 мА) и низким собственным потреблением. В состав регулятора входит дополнительная активная защита от обратного тока по выходу, которая позволяет использовать его при параллельном подключении с другими источниками питания.

Погрешность встроенного усилителя ошибки составляет всего 2% во всем диапазоне рабочих температур, что позволяет использовать регулятор в системах с особыми требованиями к качеству питания. TPS706 имеет дополнительный вход разрешения работы (ENABLE), тепловую и токовую защиту.

Ток собственного потребления регулятора в активном режиме составляет 1 мкА, а в режиме отключения (shutdown) потребление регулятора дополнительно снижается до 150 нА. Такое низкое потребление позволяет использовать TPS706 в переносных устройствах с автономным батарейным питанием. Миниатюрные доступные корпуса SOT-23-5 и WSON-6 дополнительно способствуют применению TPS706 в компактных устройствах.

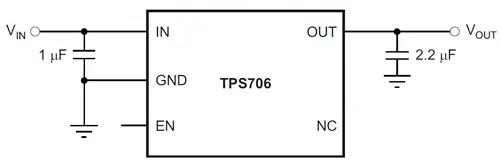

Схема включения TPS706xx

Схема включения TPS706xx

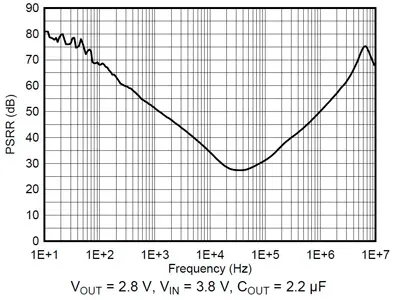

Коэффициент PSRR TPS706xx

Коэффициент PSRR TPS706xx

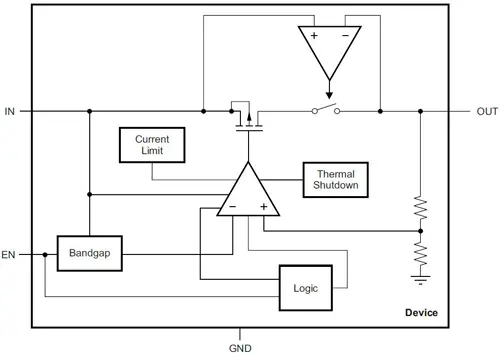

Функциональная схема TPS706xx

Функциональная схема TPS706xx



TPS706 выпускается на ряд стандартных выходных напряжений: 1.2 / 1.5 / 1.8 / 2.5 / 2.8 / 3.0 / 3.3 В (последние две цифры наименования TPS706xx отображают фиксированный уровень выходного напряжения). Входное напряжение регулятора может находиться в пределах 2.7…6.5 В. Максимальный (пиковый) выходной ток может достигать значений 200 мА.

Источник: www.compel.ru

Дата публикации: 01.12.2015
