Серия Ultra-Fit от Molex: уникальная система фиксации контакта Tangless



Серия разъемов Ultra-Fit теперь доступна в уникальном исполнении Tangless: фиксация контакта в корпусе осуществляется за счет специального ключа, расположенного в нижней части контакта. Отсутствие фиксирующих лапок позволяет минимизировать повреждение контакта при транспортировке или монтаже, а специальное отверстие в корпусе позволяет легко извлекать контакт при помощи инструмента.

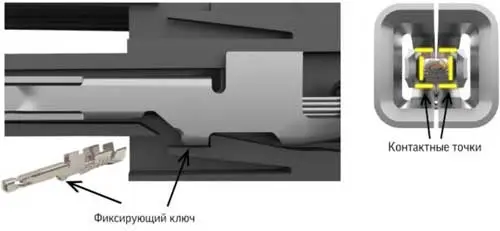

В дополнение, конструкция контакта усовершенствована таким образом, что позволяет защищать соединение от случайного размыкания благодаря наличию шести независимых контактных площадок:

Контактная площадка

Как и все разъемы семейства FiT, серия Ultra-Fit обеспечивает надежное и безопасное соединение за счет фиксирующих защелок на корпусе, полностью изолированных контактов и дополнительного фиксатора контактов. Кроме этого, цветовая и механическая кодировка позволяют легко и безошибочно соединить ответные части друг с другом.

На данный момент серия Ultra-Fit Tangless представлена следующими продуктами:

Таблица 1. Разъемы на плату (TH версия)

Серия

Количество рядов

Количество контактов

Расположение на плате

Особенности монтажа

172286

1

2…8

Прямое

Изогнутые контакты

172287

Прямое

Фиксирующие клипсы

172310

Угловое

Пластиковые фиксаторы

172298

2

4…16

Прямое

Изогнутые контакты

172299

Прямое

Фиксирующие клипсы

172316

Угловое

Пластиковые фиксаторы



Таблица 2. Разъемы на кабель

Серия

Количество рядов

Количество контактов

Цвет корпуса

1722563

1

2…8

Черный

1722564

Белый

1722583

2

4…16

Черный

1722584

Белый



Таблица 3. Контакты

Партномер

Материал и толщина покрытия

Сечение кабеля

1722536011

Золото, 0,38 мкм

16-18 AWG

1722536111

20-22 AWG

1722536012

Золото, 0,76 мкм

16-18 AWG

1722536112

20-22 AWG



Таблица 4. Фиксатор контактов

Серия

Количество контактов

Цвет корпуса

1722643

2…8

Черный

1722644

2…8

Белый



Основные характеристики:

  • Шаг: 3,5 мм;
  • Номинальный ток: 14 А;
  • Номинальное напряжение: 600 В;
  • Рабочая температура: -40…105°C;
  • Тип пластика: Жидкокристаллический полимер, 94V-0, Glow-Wire.



Основное применение разъемы Ultra-Fit находят в телекоммуникационных и сетевых устройствах, медицинском оборудовании, системах освещения и бытовой технике.



Источник: www.compel.ru
