WiFi-модуль ATWINC1500 теперь работает с STM32



Компания Microchip выпустила библиотеку для WiFi-модулей серии ATWINC1500, которая позволяет использовать в качестве хоста популярные микроконтроллеры семейства STM32. Пример показывает, как управлять модулем ATWINC1500-MR210PB на отладке ATWINC1500-XPRO c помощью  платы STM32F429ZI MCU STM32 Nucleo-144 board. Реализован функционал запуска точки доступа с заданными в коде параметрами WiFi-сети. Модули ATWINC1500 могут использоваться вместо снимаемых с производства WiFi-модулей SPWF01SA.11, SPWF01SA.21, SPWF01SC.11, SPWF01SC.21, SPWF04SA, SPWF04SC.

Таблица соединений

Цвет провода

WINC1500-XPRO Extension Header

NUCLEO-F429ZI CNx

красный

(20) VCC_TARGET

CN8 (7) +3V3

жёлтый

(19) GND

CN7 (8) GND

голубой

(18) SPI_SCK

CN7 (15) PB3/SPI3_SCK

красный

(17) SPI_MISO

CN7 (19) PB4/SPI3_MISO

жёлтый

(16) SPI_MOSI

CN7 (13) PB5/SPI3_MOSI

зеленый

(15) SPI_SSN

CN7 (17) PB4/SPI3_NSS

чёрный

(10) CHIP_EN

CN7 (9) PA15

голубой

(9) IRQN

CN7 (7) PB12

зеленый

(5) RESET_N

CN7 (11) PC7

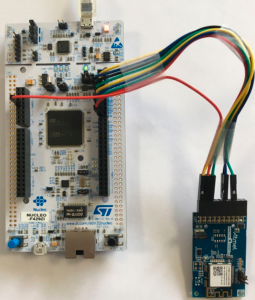

Пример работы ATWINC1500-MR210 с STM32F429

Пример работы ATWINC1500-MR210 с STM32F429



Как использовать предлагаемый пример?

  • скачайте пример с GitHub;
  • запустите Atollic TrueSTUDIO ID;
  • импортируйте скачанный проект;
  • откройте папку проекта на вашем диске;
  • откройте файл inc/main.h и измените настройки для WiFi-сети;
  • откройте файл main.c для изменения IP-адреса точки доступа, если требуется;
  • откройте терминал (TeraTerm) со следующими настройками 115200bps, 8 bit, no parity, 1 stop bit;
  • скомпилируйте проект, если все установлено корректно, ошибок быть не должно;
  • откройте окно Debug Configurations и убедитесь, что выбран ST-LINK и SWD interface;
  • загрузите и запустите программу на своей плате;
  • вы будете видеть сообщения программы в окне программы-терминала.



Источник:  Ремонт и сервис

Дата публикации: 01.11.2018
