Беспроводной канал 868 МГц для Nucleo и Arduino



Плата расширения STEVAL-FKI868V1-R выполнена в стандартном форм-факторе Arduino shield и предназначена для создания недорогого беспроводного канала передачи данных в диапазоне 868 МГц.

Эта версия платы (с суффиксом -R) изготовлена в России по документации STMicroelectronics (STEVAL-FKI868V1), что позволило в значительной степени повысить её доступность для местных разработчиков.

Радиоканал построен на базе узкополосного приемопередатчика S2-LPQTR. Высокая чувствительность (до -130 dBm) и выходная мощность (до +16 dBm) приемопередатчика S2-LPQTR обеспечивают дальность связи более 10 километров на открытом пространстве.

Плата может использоваться для построения как проприетарных систем передачи данных 868 МГц, так и для реализации сетей 802.15.4g, 6LoWPAN, wM-Bus и SigFox.

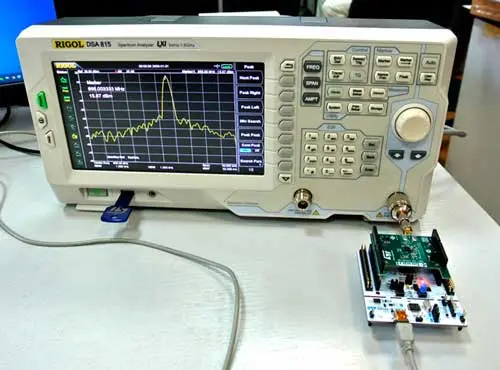

Измерение выходной мощности S2-LP c помощью платы STEVAL-FKI868V1-R и Windows-оболочки S2-LP DK

Измерение выходной мощности S2-LP c помощью платы STEVAL-FKI868V1-R и Windows-оболочки S2-LP DK



Для быстрого знакомства с возможностями STEVAL-FKI868V1-R предоставляется  программный пакет S2-LP DK, который включает Windosw-оболочку, библиотеку для работы с приемопередатчиком S2-LP library v.1.3.0 и законченные примеры кода IAR и Keil для STM32, реализующие следующий функционал:

  • Генерация непрерывной несущей
  • Базовый прием-передача пакета
  • Прием-передача пакетов wM-Bus
  • Приема с микропотреблением (Sniff-mode)
  • Отправка длинных пакетов (payload > FIFIO)
  • Прием-передача с синхронизацией по времени
  • Проверка занятости канала перед передачей (CSMA)
  • Автоподтверждения и повторная отправка
  • Обмен текстовыми сообщениями через UART



Windows-оболочка позволяет работать с платой  STEVAL-FKI868V1-R без написания кода. С помощью системы меню можно настроить необходимые параметры радио, отправлять-принимать пакеты, следить за уровнем принимаемого сигнала RSSI и управлять встроенным DC/DC-преобразователем.

STEVAL-FKI868V1-R может работать с материнскими платами семейства Nucleo STM32 и с любыми микроконтроллерными платами в формате Ардуино.

Программный пакет S2-LP DK предполагает использование STEVAL-FKI868V1-R совместно с платой Nucleo-L152E или Nucleo-L053R8 (приобретаются отдельно). Для работы с платой также понадобится любая антенна 868 МГц c разъемом SMA.

Источник: www.prist.ru


Дата публикации: 29.08.2017
