Новая серия силовых разъемов Micro-Fit + от Molex с рабочим током до 12,5 А

Популярное семейство разъемов Micro-Fit от Molex продолжает развиваться: компания представила новую серию высоконадёжных разъемов питания Micro-Fit+ с увеличенным до 12,5 А рабочим током.

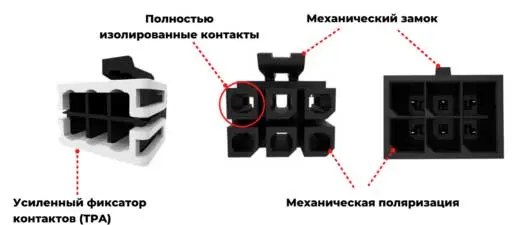

За счет уникальных решений Fit семейства, Micro-Fit + обеспечивает безопасное и надежное соединение. Конструкция разъемов Micro-Fit+ выполнена таким образом, что обеспечивается полная изоляция контактов. Такое решение защищает соединение от искрения, а контакты – от случайного повреждения. Наличие на корпусе разъемов Micro-Fit+ механического замка гарантирует надежность соединения, а механическая поляризация корпуса обеспечивает его простоту и корректность подключений. Отличительной особенностью серии Micro-Fit+ является усиленный фиксатор контактов (TPA), который отвечает за надёжное удержание контакта в корпусе.

Семейство разъемов Micro-Fit

Семейство разъемов Micro-Fit



На данный момент серия Micro-Fit+ с шагом 3.0 мм представлена в конфигурации "провод-плата" с вертикальным монтажом на плату:



Вилка на плату

Розетка на кабель

Контакт на кабель

Фиксатор контактов

Серия

206832

206461

206460

206462

Количество контактов

2…24

1…12

Тип монтажа

Сквозные отверстия

Вставка обжимных контактов

Обжим кабеля

Вставка в разъем

Сечение кабеля, AWG

16…30



Основные характеристики:



Многофункциональные разъемы серии Micro-Fit+ сочетают небольшие размеры и высокую нагрузочную способность, что позволяет использовать их в системах практически любого назначения: от бытовой техники до сложного медицинского оборудования.
