TDA2030A - схема усилителя

4

TDA2030A – это микросхема, предназначенная для выполнения функций аналогового одноканального усилителя Hi-Fi систем мощностью до 18 Вт (или драйвера до 35 Вт). Обеспечивает соотношение сигнал/шум в 106 дБ. Оснащена встроенной термозащитой (срабатывает при нагреве свыше 145 °С). Класс усилителя – AB (компромиссный).

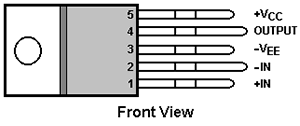

Распиновка микросхемы выглядит следующим образом.

Распиновка микросхемы



Аналоги, отличающиеся предельным напряжением питания:

  • TDA2040,
  • TDA2050
  • И т.д.

Есть и другие разновидности микросхемы, помимо TDA2030A:

  • TDA2030AL (отличается корпусом и потому может не подойти на готовую печатную плату);
  • TDA2030 (стандартная, базовая версия, от модификации "-A" отличается меньшим напряжением питания);
  • TDA2030AV (предназначена для монтирования вертикально);
  • TDA2030AH (монтируется параллельно плате).



Усилитель НЧ

Схема усилителя практически ничем не отличается от рекомендованной для включения в даташите микросхемы.

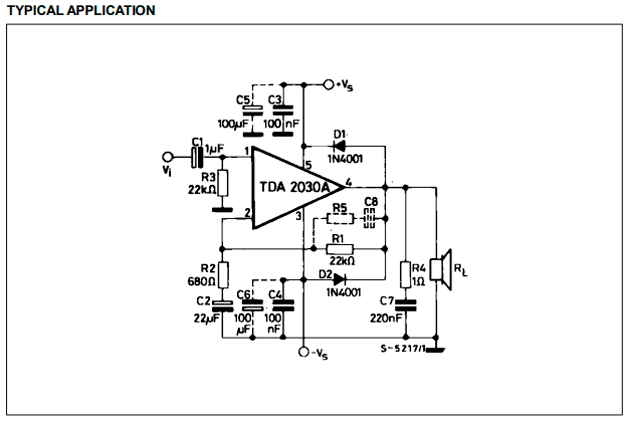

Чтобы было наглядно понятно – сначала рекомендация из даташита.

Схема усилителя из даташита

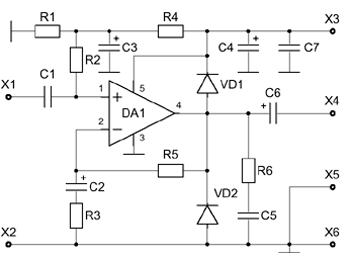

А ниже схема рабочая.

Рабочая схема



Таблица. Технические характеристики данного НЧ усилителя получатся следующими.

Напряжение питания

12...44 В

Пиковый ток на выходе

3,5 А

Ток в режиме покоя

50 мА

Долговременная вых. мощность

При КГ 0,5%, Uпит=32В, Rнагр.=4Ом

18 Вт

При КНИ 0,5%, Uпит=32В, Rнагр.=8Ом

12 Вт

При КНИ 0,5%, Uпит=38В, Rнагр.=8Ом

16 Вт

Коэффициент усиления по напр.

26 дБ

Входное сопротивление

100 кОм

Диапазон воспр. частот

20...25000 Гц

Суммарное значение коэф. нелинейных искажений

0,08



В схеме используются следующие элементы:

Конденсаторы

C1 – 0,47 мкФ (1 шт);

C2 – 2,2 мкФ, рассчитанный на напряжение 50 В;

C3 – 22 мкФ, 50 В;

С4 – 1000 мкФ, 50 В;

С5 – 0,1 мкФ, 50 В;

С6 – 2200 мкФ, 50В;

С7 - 0,1 мкФ, 50 В;

Микросхема

DA – это и есть TDA2030A;

Сопротивления

R1, R2, R4, R5 – резисторы на 100 кОм;

R3 – 4,7 кОм;

R6 – 1 Ом;

Диоды

VD1,2 – диоды 1N4001;

+ клеммные зажимы.

Печатная плата будет выполняться на однослойном текстолите и будет иметь следующий вид.

Печатная плата



Размер текстолита – всего 53х33 мм.

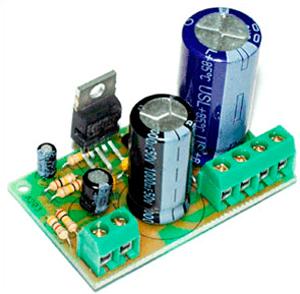

В собранном виде изделие выглядит так.

Изделие в сборе



Второй вариант усилителя на TDA2030A

Схема тоже очень похожа на рекомендуемую в даташите, но из-за того, что микросхема в ней будет эксплуатироваться на максимальной мощности, предусмотрено охлаждение корпуса (чип монтируется на радиатор).

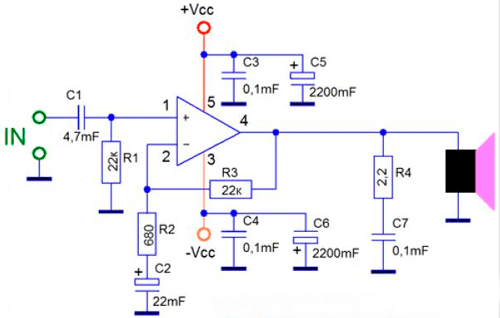

Итак, сама схема.

Схема усилителя

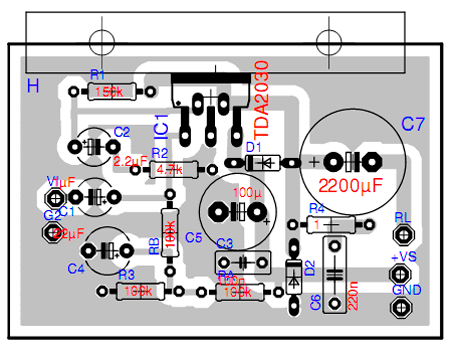

Вариант печатной платы (тоже односторонняя).

Печатная плата



Все необходимые элементы перечислены на принципиальной схеме.

При таком количестве узлов, некоторые умельцы изготавливают данный усилитель без печатных плат (соединение путем пайки).

Получается, например, так.

Вид усилителя без печатных плат



Микросхема крепится на радиатор с внутренней стороны крышки (радиатор обдувается снаружи).

Готовое изделие



Напряжение питания для этого варианта – 4,5...25 В.

Частотный диапазон – 20...80 000 Гц.

Макс. мощность – 18 Вт.



Несколько советов

Если нет времени и возможности на изготовление печатной платы, можно процарапать бороздки на одностороннем текстолите так, чтобы получившиеся области соответствовали дорожкам на схеме. Но здесь стоит быть предельно осторожным, во избежание короткого замыкания.

Приведенные выше схемы работают только с одним каналом звука, так что, если вам нужен стереоэффект, то количество деталей и плат умножается на два (делается два одинаковых усилителя НЧ).

Так как корпус чипа фактически соединен с минусовой клеммой, то не стоит располагать две разные микросхемы TDA2030A на одном радиаторе (ну или, как вариант, потребуется использовать теплопроводящий диэлектрик).

Для улучшения теплопроводности нанесите на место соприкосновения радиатора с корпусом чипа термопасту.
