Приспособление для токовых клещей



При обслуживании и ремонте различного электрооборудования и бытовой техники в радиолюбительской практике широко используют цифровые мультиметры фирмы MASTECH М226, M226AF, в комплект которых входят токовые клещи, позволяющие бесконтактно и безразрывно измерять переменный ток. Однако, при проведении измерении клещами нужно охватывать только один токоведущий провод.

Рис . 1

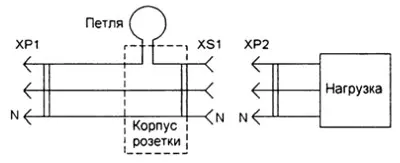

Это обстоятельство не позволяет измерить ток в двух- или трехпроводных соединительных кабелях, используемых во многих бытовых электроприборах и радиолюбительских конструкциях. Отмеченное ограничение устраняется с помощью простейшего приспособления, электрическая схема которого показана на рисунке.

Автор: Б. Попов, г. Москва


Дата публикации: 03.03.2011
