Российская компания "ПФ Сонар" работает на рынке с 1993 года. Она поставляет продукцию преимущественно своей разработки. Наибольшую популярность получили различные виды зарядных устройств. Их производством Сонар занялась еще в 1996 году, и первая линейка была ориентирована на подзарядку негерметичных автомобильных аккумуляторов. Уже в 1999 году линейка дополнилась устройствами для герметизированных аккумуляторов.

За время работы компания произвела большое количество различных зарядных устройств и их модификаций.

Электрические схемы и технические характеристики

Ниже остановимся на наиболее актуальных моделях устройств.

Модель 201М

Внешний вид (рис. 1).

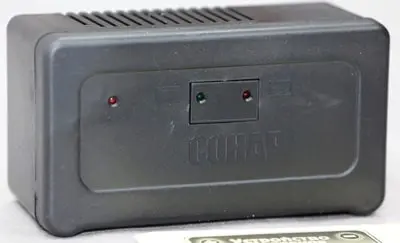

Внешний вид модели 201М

Рис. 1. Внешний вид модели 201М

Представляет собой простое автомобильное ЗУ, предназначенное для работы с двенадцативольтовыми аккумуляторами, ёмкость которых не превышает 65 ампер·часов. Сила тока отдачи – до 4,5 А.

Электрическая схема зарядки представлена на рис. 2 (см. архив в конце статьи).

Вариант ЗУ 201П

Внешний вид (рис. 3).

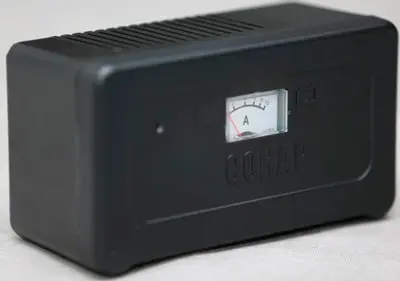

Внешний вид ЗУ 201П

Рис. 3. Внешний вид ЗУ 201П



В отличие от предыдущей модели, здесь есть уже более-менее наглядный индикатор отдачи тока - амперметр. В остальном технические характеристики идентичны: сила тока – до 4,5 А, напряжение – 12 В.

Принципиальная схема на рис. 4 (см. архив в конце статьи).

По большому счёту, от первой отличается только наличием стрелочного индикатора.

Зарядное устройство Сонар 2.201

Это модификация исходной легендарной модели, которая продавалась еще с 1996 года (самое первое массовое зарядное устройство компании).

Внешний вид (рис. 5).

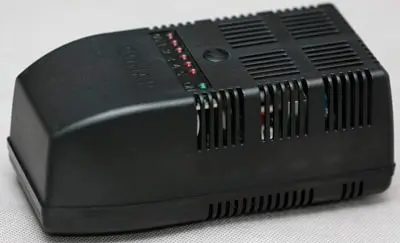

Внешний вид зарядного устройства Сонар 2.201

Рис. 5. Внешний вид зарядного устройства Сонар 2.201

Устройство очень компактное и практичное в обиходе. Из усовершенствований – добавилась панель светодиодной индикации.

Электрическая схема на рис. 6 (см. архив в конце статьи).

Отдельно схема панели индикации на рис. 7 (см. архив в конце статьи).

Модель 202.01

В отличие от предыдущих моделей, эта зарядка реализует алгоритм двухшаговой зарядки свинцово-кислотных автомобильных аккумуляторов. Здесь есть защита от коротких замыканий и перегрузок по току (как на входе, так и на выходе). Схема оснащена стабилизатором напряжения. Выходные показатели не изменяются при колебаниях на входе.

Принципиальная схема зарядки на рис. 8 (см. архив в конце статьи).

Модификация 202.01П отличается наличием амперметра.

Эта зарядка может компенсировать ток саморазряда АККБ. Что позволяет использовать её для организации длительного хранения батарей питания.

Модель Сонар 205 (модификации с 01 по 04)

Данные зарядные устройства обеспечивают низкую силу тока (до 1,2 А – в зависимости от модели), но могут использоваться для подзарядки герметизированных автомобильных аккумуляторов (ёмкостью не более 15 ампер·часов).

Внешний вид (рис. 9).

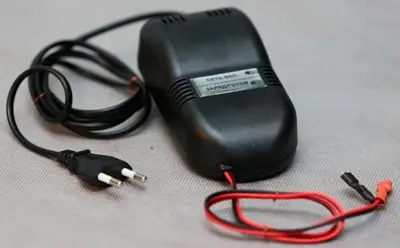

Внешний вид модели Сонар 205

Рис. 9. Внешний вид модели Сонар 205

Зарядка отличается миниатюрными габаритами и простотой. Не менее интересна функциональность. Здесь есть несколько режимов работы, в том числе защита от КЗ и скачков по току.

Принципиальная схема на рис. 10 (см. архив в конце статьи).

ЗУ 205.05

Эта модификация не может работать сети переменного тока 220 В, но зато она подключается к бортовой сети автомобиля (через прикуриватель).

Внешний вид (рис. 11).

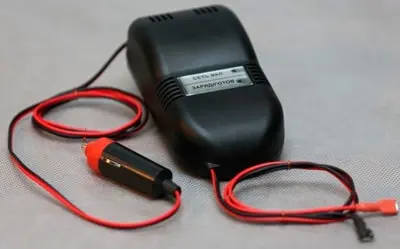

Внешний вид ЗУ 205.05

Рис. 11. Внешний вид ЗУ 205.05

В остальном функционал очень схож: защита от КЗ, 3 режима питания АККБ, двухшаговая процедура зарядки.

Схема оснащена стабилизатором напряжения и справляется со скачками напряжения в диапазоне 12-30 Вольт.

Электрическая схема на рис. 12. (см. архив в конце статьи).

Зарядное устройство 207.01

Внешний вид устройства (рис. 13).

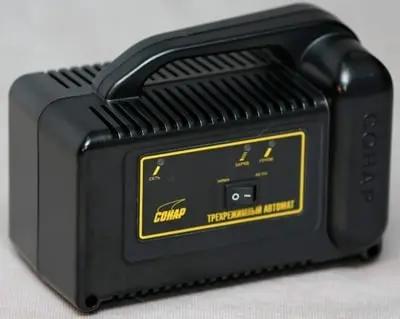

Внешний вид зарядного устройство 207.01

Рис. 13. Внешний вид зарядного устройство 207.01

Это трёхрежимное ЗУ работает с двенадцативольтовыми АКБ ёмкостью не более 75 ампер·часов.

Поддерживает режим хранения аккумуляторов (есть функция компенсации саморазряда) и двухшаговый цикл заряда. Оно оснащено защитой от переполюсовки, КЗ, перегрузки, может стабилизировать выходное напряжение (при скачках на входе).

Схема принципиальная на рис. 14 (см. архив ниже).

ЗУ 207.03М

Эта модификация отличается наличием амперметра и регулятора силы тока. Сила тока может достигать 15 А (подходит для АККБ ёмкостью до 180 ампер·часов).

Внешний вид (рис. 15).

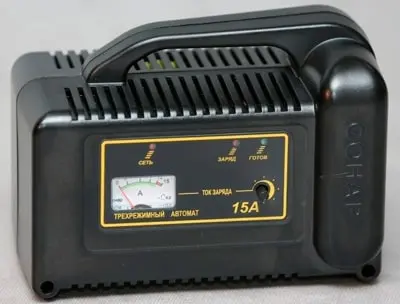

Внешний вид ЗУ 207.03М

Рис. 15. Внешний вид ЗУ 207.03М

Схема на рис. 16. (см. архив ниже).

Все упомянутые принципиальные схемы можно найти здесь.
