4-канальный микропроцессорный таймер, термостат, часы для системы Умный дом



Представляемое устройство NM8036 от компании МАСТЕР КИТ может использоваться в качестве элемента системы "Умный дом". Прибор можно настроить на управление вентиляцией, отоплением, освещением и т.д.

Устройство NM8036 позволяет управлять 4-мя исполнительными устройствами (через силовые сими-сторы). В качестве термодатчиков применены приборы компании Maxim-Dallas DS18B20. Датчики подключены параллельно друг другу с помощью 3-х проводов, а посредством адресного обращения температура считывается только с требуемого датчика. Эта технология значительно упрощает коммутацию и монтаж большого числа датчиков и называется "1-wire bus". Подробно с ней можно ознакомиться на сайте компании Maxim-Dallas.

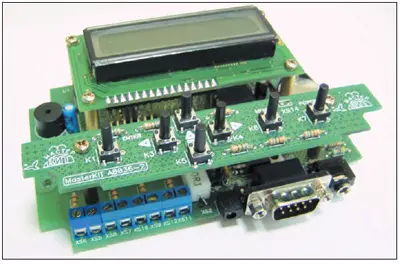

Внешний вид устройства приведен на рис. 1.

Рис. 1. Внешний вид устройства NM8036



Технические характеристики устройства NM8036 представлены в таблице.

Параметр Значение
Напряжение питания, В 9...15
Потребляемый ток, мА менее 200
Каналы управления 4 оптоизолированных выхода для управление мощными симисторами с током управления до 1 А или 4 логических выхода с выходным током до 10 мА
Часы реального времени полный календарь
Индикация екстовый ЖК индикатор 16х2
Звуковая индикация динамическая головка
Программирование таймера с дискретностью 1
Максимальное количество шагов программы 32
Диапазон температур термометра-терморегулятора, °С -55...+125
Разрешающая способность термостатирования, °С 0,1
Связь с ПК* RS-232 (СОМ-порт)
Тип литиевой батареи резервного питания CR2032(3В)
Время работы часов от резервной батареи при отключении основного источника напряжения 1 год
Размеры печатных плат, мм основная плата - 125x90 плата клавиатуры - 125x24

* Для управления устройством с ПК необходимо загрузить программное обеспечение c сайта http://www. masterkit. ru

Основные возможности устройства

Количество каналов управления - 4.

• Управление по таймеру:

- включение нагрузки в определенном промежутке времени;

- управление нагрузками по определенным дням недели или дням месяца, а также по выбранным месяцам.

• Управление по температуре (тер-мостатирование): как охладителем, так и нагревателем.

• Будильник, звук+свет (подсветка дисплея).

• Количество подключаемых датчиков температуры - 4.

• Энергонезависимые часы реального времени(полный календарь с учетом високосных лет).

• Функция сохранения всех настроек в энергонезависимой памяти, продолжение правильной работы программы в случае временного отключения устройства от сети.

Выходы:

- оптоизолированный каскад для подключения силовых симисторов (опционально);

- логические выходы с максимальным током 10 мА.

• Удаленное управление термостатом через СОМ-порт компьютера.

• Возможность обновления внутреннего программного обеспечения новыми версиями с сайта http://www.masterkit.ru.

• Индикация: 2-строчный 16-символьный ЖК дисплей с возможностью программного управления контрастностью и яркостью подсветки. • Звуковая индикация.

Для связи устройства с компьютером применена микросхема согласования уровней MAX232. Выходные сигналы с нее подаются на разъем XS1 в соответствии с распайкой нуль-модемного кабеля.

Напрямую (без дополнительного усиления) к выходу одного из портов микроконтроллера подключен микродинамик, который обеспечивает звуковую сигнализацию активности ключей, а также активности клавиатуры.

Прибор оснащен 2-строчным текстовым дисплеем, на котором отображается различная информация (настройки, состояние нагрузок, температура, время и др.), а также используется интуитивно понятный пользовательский интерфейс в виде меню для ввода установок и настроек. Также в приборе предусмотрена плавная регулировка контрастности и яркости LCD-экрана.

Устройство содержит часы реального времени, оснащенные резервным питанием на литиевой батарее. Часы содержат "полный" календарь (до 2099 года) с учетом високосных годов.

Внутреннюю программу контроллера можно обновлять новыми версиями, которые регулярно выкладываются на сайте МАСТЕР КИТ. Обновление делается с помощью специально разработанного программного обеспечения.

Рис. 2. Принципиальная электрическая схема устройства NM8036



Для мониторинга температуры на ПК используется специализированное ПО под ОС Windows, с помощью которого можно получить сведения о текущей температуре датчиков и о состоянии нагрузок непосредственно "на мониторе компьютера", не подходя к прибору. Также предусмотрена возможность изменения настроек таймера, установки часов и других параметров. Для этого используется уже другое приложение.

Заключение

Чтобы сэкономить время и избавить от рутинной работы по поиску необходимых компонентов и изготовлению печатных плат, компания МАСТЕР КИТ предлагает набор NM8036. Набор состоит из заводских печатных плат, всех необходимых компонентов и инструкции по сборке и эксплуатации.

Более подробно ознакомиться с ассортиментом нашей продукции можно с помощью каталога "МАСТЕР КИТ-2005", "CD-каталога МАСТЕР КИТ-2006" и на сайте www.masterkit.ru, где представлено много полезной информации по электронным наборам и модулям МАСТЕР КИТ, приведены адреса магазинов, где их можно купить.

Автор: Александр Квашин
