Портативные DVD-проигрыватели TOSHIBA. Ремонт источника питания проигрывателя «Toshiba-SD-P1700»



Одним из первых портативных DVD-проигрывателей фирмы TOSHIBA, выполненных в стиле "ноутбуков" с дисплеем 16:9, была модель "SD-P1200" (2003 г,ее внешний вид показан на рис. 1). В 2004 году были выпущены модели "SD-P1400/2600/2700SR" (рис. 2), в 2005 г - "SD-P1610SR", в 2006 г - "SD-P1700SE/SR" (рис. 3), "SD-P2800SR", в 2008 г. - "SD-P91SKR" (рис. 4), "SD-P101SKR" (SR- и SKR-исполнения для России). В период 20032009 гг. были выпущены десятки других моделей и исполнений.

Проигрыватель

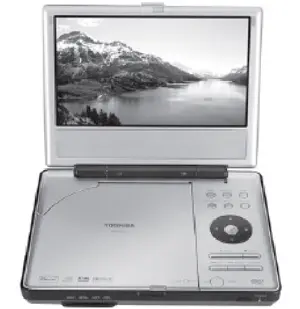

Рис. 1. Проигрыватель "Toshiba SD-P1200"

Проигрыватель

Рис. 2. Проигрыватель "Toshiba SD-P1400"

Проигрыватель

Рис. 3. Проигрыватель "Toshiba SD-P1700SE"

Проигрыватель

Рис. 4. Проигрыватель "Toshiba SD-P91SKR"

Разборку и последующую сборку проигрывателей "SD-P1700SE/SR" производят, ориентируясь на сборочный чертеж, приведенный на рис. 5. В табл. 1 перечислены основные детали и узлы, входящие в состав проигрывателей.

Сборочный чертеж проигрывателей

Рис. 5. Сборочный чертеж проигрывателей "Toshiba SD-P1700SE/SR"

Таблица 1. Основные детали и узлы проигрывателей "SD-P1700SE/SR"

Lo No

Part No

Ref No

Наименование

1

AH301713

eb43040h

Top cover - корпус ЖК матрицы

3

P000460150

3 ea7943

LCD unit LTA070B383A - узел ЖК матрицы

4

AH301754

e26025

LCD mask - маска ЖК матрицы

7

AH301719

e25029

Inverter harness - соединительная "коса"

9

AH301755

e26034

Sub cover ass'y - верхняя панель

10

AH301722

e25030

DVD mecha ass'y - привод дисков в сборе (DV23D)

11

AH301752

e25035

Main PCB board/Power SW Board/Inverter Unit - главная плата/плата импульсного источника питания/плата инвертора

12

AH301677

ep60167

Card slot - слот для карт памяти

14

AH301739

ea6733a

Remocon receiver - приемник ДУ

16

AH301725

e26018

Function button - панель управления

17

AH301742

e22319

Function board - плата управления

18

AH301756

e26027

Bottom flame - корпус

19

AH301728

eb43054h

Battery slot cover - слот для аккумулятора

Аккумуляторная батарея типа AH301758 e25036 Battery Pack, SD-PBP17E подключается снизу (плоская конструкция по размерам проигрывателя).

В табл. 2 приведены номера позиций, Part No и Ref No основных деталей и узлов других моделей проигрывателей.

Таблица 2. Основные детали и узлы проигрывателей "SD-P1200/P1400/P2600"

Loc No

Part No

Ref No

Наименование

Модель "SD-P1200"

6

AH300024

a7187

LCD LQ070T5GG01S - узел ЖК матрицы

28

AH300027

S8072

DVD mechanism DV22 - привод дисков в сборе

38

AH300029

21172

main pcb assy - главная плата

5

AH300028

21173

high power pcb assy - плата источника питания

49

AH300039

S06051

BMEDR05UX remote controller - приемник ДУ

Модель "SD-P1400"

15

AH300272

a7187b

LB070W02-A5/C5K1/C12E/D11C TFT LCD DISPLAY - узел ЖК матрицы

10

AH300269

S8115

DV23 DVD MECHANISM - привод дисков в сборе

1

AH300262

21386

SD-P1400 MAIN PCB ASSY - главная плата

2

AH300263

21388

SD-P1400 HIGH VOLTAGE PCB ASSY - плата источника питания

3

AH300264

21389

SD-P1400 FUNCTION BUTTON PCB ASSY - плата управления

25

AH300039

S06051

BMEDR05UX REMOTER - приемник ДУ

Модель "SD-P2600"

20

AH300418

a7262

LTM09C362 TFT LCD DISPLAY - узел ЖК матрицы

10

AH300413

S8083

SD-2612 DVD MECHANISM - привод дисков в сборе

2

AH300408

21353

SD-P2600 MAIN PCB ASS'Y - главная плата

3

AH300409

S7483

DAC-05B027 HIGH VOLTAGE PCB ASS'Y - плата источника питания

23

AH300374

S06054

MEDR06UX REMOTER - приемник ДУ

Структурная схема проигрывателя "SD-Р1700SE" приведена на рис. 6. Следует отметить, что в сервисном руководстве проигрывателя имеются некоторые отличия в наименованиях микросхем на структурной и принципиальной схемах. Оформление последних по стилю не соответствует ранее принятым в TOSHIBA правилам оформления документации. Такой стиль используется в документации крупнейшего китайского производителя электроники "Бу-Бу-Гао" (торговая марка ВВК). Отличия состоят в замене обозначений некоторых элементов, например микросхем, вместо U (ВВК) использованы обозначения N, D, VD.

Структурная схема проигрывателя

Рис. 6. Структурная схема проигрывателя "Toshiba SD-P1700SE"

Вся электронная часть проигрывателя базируется на DVD-процессоре N401 типа ZR36882 (Vaddis 882) фирмы Zoran. В состав процессора входят:

- система управления и индикации проигрывателя;

- система авторегулирования привода дисков;

- РЧ блок (RF AMP);

- DVD-процессор;

- декодер MPEG-2;

- кодер видеосигналов;

- контроллер ЖК дисплеев;

- контроллер карт памяти;

- декодеры MP3, WMA, DivX.

В качестве Flash-памяти используется микросхема N403 типа MX29LV160A(C)BTC-70 (G) фирмы Macronix International Co., Ltd (MXIC) объемом памяти 16 Мбайт (2 Мх8/1 Мх16). Микросхема рассчитана на низкое напряжение питания 2,7...3,6 В, время доступа составляет 70...90 нс, ток потребления - не более 30 мА (0,2 мкА в режиме ожидания). В качестве ОЗУ SDRAM N407, кроме приведенной на рис. 6 микросхемы HY57V641620ETP-H фирмы Hynix Semiconductor Inc, может использоваться микросхема M12L64164A фирмы Elite Semiconductor Memory Technology Inc (ESMT). Обе микросхемы также рассчитаны на напряжение питания 3...3,6 В, максимальные тактовые частоты 143/166/200 МГц, объем памяти - 64 Мбайт (1M x 4Bank x 16bit).

Управление двигателями загрузки и позиционирования оптического блока, катушками фокусировки и трекинга обеспечивает микросхема N402 типа BA5888FP фирмы ROHM, ее описание отсутствует в свободном доступе, однако у нее имеются функциональные аналоги этой же фирмы, например, BA5954FP (корпус HSOP28). Структура и типовая схема включения микросхемы BA5954FP приведены на рис. 7. В ее состав входят драйверы двигателей загрузки (Loading Driver) и позиционирования оптического блока (Sled Driver), актуаторы катушек трекинга и фокусировки (Actuator Driver), схемы управления и защиты. Управляющие сигналы подаются на микросхему от цифрового сигнального процессора и схемы управления проигрывателя (DSP/μ-COM, входят в состав N401). Основные параметры микросхемы: Vcc = 4,3.13,2 B, PVcc1/PVcc2 = (4,3-Vcc) B; ток потребления - не более 27 мА (в режиме ожидания - не более 0,5 мА); режим ожидания включается при напряжении менее 0,5 В на выв. 28, а рабочий режим - при напряжении более 2 В.

Функциональная схема проигрывателя BA5954FP

Рис. 7. Функциональная схема проигрывателя BA5954FP

В качестве драйверов лазерного диода и двигателя диска (шпинделя) N408 на принципиальной схеме приведена микросхема AZ358 фирмы Advanced Analog Circuits (ААС) - сдвоенный ОУ с малым токопотреблением (0,5 мА) и напряжением питания 3...18 В. Микросхема совместима с любыми другими микросхемами Х358. На микросхемах N409, N410 типа 74HC4053 фирмы NXP (три независимых коммутатора 2х1) выполнена схема идентификации карт памяти. При уровне лог. "1" на входах управления микросхем идентифицируются карты CF/IDE/SM/XD, при лог. "0" - карты SD/MMC/MS. На микросхеме N3 - UPD5500B выполнен контроллер ЖК матрицы (TFT DISPLAY CIRCUIT).

ЦАП звукового тракта выполнен на микросхеме N406 типа WM8728 фирмы Wolfson. Основные параметры этого дельта-сигма преобразователя: 24 разряда; частоты дискретизации - 8...192 кГц; отношение сигнал/шум - 106 дБ (с фильтром типа А при частоте дискретизации 48 кГц); КНИ - 97 дБ; последовательные 2- и 3-проводные интерфейсы управления; форматы звуковых данных - I2S, Left, Right Justified, DSP; разрядность - 16/20/24/32; встроенный регулятор уровня выходного сигнала (Volume Control) 127 дБ с шагом 0,5 дБ; питание 3...5,5 В.

В состав звукового тракта также входят: буферный усилитель N502 на сдвоенном ОУ типа AZ4558 (AAC); коммутатор входов на микросхеме N503 типа 74LV4052PW (NXP) или BU4052 (ROHM) и усилитель мощности на микросхеме N4 типа TPA6011A4 фирмы Texas Instruments. Особенности этой микросхемы: электронный регулятор громкости от -40 до +20 дБ с шагом 2 дБ; Выходная мощность - 3 Вт на нагрузке 3 Ом; напряжение питания - 4...5,5 В; максимальный ток потребления - 1,5 А RMS (при Rн=3 Ом, Uпит=5 В, выходной мощности 2x2 Вт); КНИ - не более 0,4% (при Рвых=1 Вт, Rн=8 Ом, f=20 Гц...20 кГц).

Принципиальная электрическая схема источника питания моделей SD-P1700SE/SR приведена на рис. 8. На микросхеме D4 типа BD9303FP фирмы ROHM выполнен 3-канальный импульсный понижающий преобразователь напряжения. Микросхема формирует три регулируемых (устанавливаемых внешними резисторами) напряжения питания на выводах SW1 (+5,5 В), SW2 (+3,8 В), SW3 (-5 В). Величины выходных напряжений определяются значением напряжений сигналов обратной связи преобразователей на выводах FB1, FB2, FB3 и могут быть изменены подбором резисторов соответствующих делителей напряжения R98/R97, R58/R57, R52/R56. Описание на микросхему в свободном доступе отсутствует, однако особого дефицита она не представляет (имеется в каталогах ряда отечественных дистрибьюторов электронных компонентов). Отрицательные полуволны выходных импульсных сигналов срезаются диодами VD1, V24, положительные - диодом VD26, на выходах выпрямителей установлены высокоэффективные LC-фильтры L37/C13/C129/C024/C55, L16/CB46, L21/C05, подавляющие высокочастотные составляющие выходных сигналов. Параметры и особенности диодов В240А: диоды с барьером Шоттки в SMD-корпусе фирмы Colimer Semiconductor, Inc; Iмакс=2 А, Uобр макс=40 В, максимальное падение напряжения 0,5 В (при Iпр=2 А); fмакс ≤ 1 МГц. Параметры катушек CDRH6D38-330MC: гантелевидные, с ферритовым экраном индуктивности для монтажа на поверхность фирмы Sumida; индуктивность 33 мкГн, максимальный ток 1,1 А.

Принципиальная электрическая схема ИП проигрывателей

Рис. 8. Принципиальная электрическая схема ИП проигрывателей "Toshiba SD-P1700SE/SR"

Линейные стабилизаторы напряжения VD39, VD13 типа BA05SFP фирмы ROHM в SMD-корпусах TO252-5 на напряжение +5 В с низким падением напряжения обеспечивают выходной ток до 1 А, максимальное входное напряжение 25 В, минимальное 6 В, подавление пульсаций (Ripple rejection ratio) не менее 45 дБ (типовое значение 55 дБ). Стабилизатор N7 типа BA033SFP на напряжение +3,3 В обеспечивает выходной ток до 1 А, входное напряжение 4,3...25 В, подавление пульсаций не менее 45 дБ.

Напряжение +1,8 В формируется импульсным стабилизатором напряжения VD15 типа APS1006 фирмы Analog Power Semiconductor (APSemi). Структурная схема микросхемы приведена на рис. 9. Основные элементы, обозначенные на рисунке: OSC - генератор, PWM LOGIC - схема ШИМ, DRV - драйвер, Isense COMP - компаратор сигнала датчика тока (резистора), Izero COMP - компаратор нулевого тока, SHUTDOWN - сигнал блокировки. Основные параметры микросхемы: частота переключения - 1,5 МГц, КПД - более 96 %,Iвых - до 0,6 А при Uвх=3 В, диапазон входных напряжений - 2,5...5,5 В, ток потребления - менее 0,3 мА, в режиме блокировки - менее 1 мкА (Shutdown Current). Выпускаются два исполнения микросхемы: с нерегулируемым выходным напряжением (резисторы R1, R2 внутри микросхемы) и с регулируемым напряжением с помощью внешних резисторов R1, R2 (R84, R85 на рис. 8). Корпус для монтажа на поверхность TSOT23-5, маркировка на корпусе: A1XY - с регулируемым выходным напряжением, A2XY - Uвых=1,5 В, A3XY - Uвых=1,8 В, A4XY - Uвых=1,2 В (где, XY - код даты выпуска).

Структурная схема микросхемы APS1006

Рис. 9. Структурная схема микросхемы APS1006

Напряжения +17 В и -13 В формируются повышающим DC/DC-конвертором N1 типа AAT1109 фирмы Advanced Analog Technology, Inc (AT). Структура микросхемы приведена на рис. 10.В ее состав входят схема мягкого запуска (Soft-Start), схема защиты от перенапряжений (UVLO), формирователь образцового напряжения (Vref), ШИМ компаратор (PWM Comp), генератор (OSC), усилитель сигнала ошибки (Err-Amp). Назначение выводов микросхемы приведено в табл. 3.

Структурная схема конвертора AAT1109

Рис. 10. Структурная схема конвертора AAT1109

Таблица 3. Назначение выводов конвертора AAT1109

№ выв.

Обозначение

Назначение

1

СЕ

Chip Enable Input - вход включения микросхемы (подается напряжение питания)

2

SCP

Soft-Start Capacitor pin - вывод для подключения конденсатора схемы мягкого запуска (С125 на рис. 8)

3

Vdd

Напряжение питания

4

OUT

Totem pole Type Output pin - "тотемный" выход (для управления затворами полевых транзисторов)

5

-

Корпус

6

OSC

Вывод для подключения времязадающего конденсатора (устанавливает частоту генерации)

7

ОЕ

Output pin of Error Amplifier - выход усилителя сигнала ошибки

8

IE

Inverting Input Pin of Error Amplifier - инвертирующий вход усилителя сигнала ошибки

Основные параметры микросхемы: максимальный выходной ток - ±120 мА, мощность рассеяния - 0,5 Вт, напряжение питания - 2,6...6,5 В, частота переключения - 10 кГц...1 МГц, номинальный выходной ток - ±30 мА. Корпус для монтажа на поверхность SOP-8/TSSOP-8.

В качестве выходного ключа VD9 применен N-канальный полевой транзистор с изолированным затвором AO3402N фирмы ALPHA & OMEGA Semiconductor, Ltd. Транзистор отличается низким напряжением Rds (on): менее 55 мОм (при напряжении Uзс=10 В) и менее 110 мОм при Uзс=2,5 В. Основные параметры транзистора: Ic макс = 30 В, Uзс = ±12 В, Ic макс = 4 А (импульсный ток 15 А). Транзистор выполнен в миниатюрном корпусе SOT-23 (TO-236), в прибор встроен антипараллельный диод.

Диодные сборки BAV99 (VD27) выпускают многие фирмы, например Vishy, параметры сборки: Uобр = 70 В, Iпр = 0,25 А, Uпр - не более 1 В при токе 50 мА, время восстановления обратного сопротивления - не более 6 нс.

На микросхеме D2 BQ24103 фирмы Texas Instruments выполнен контроллер заряда аккумуляторных батарей. Микросхема работает в импульсном режиме и обеспечивает эффективную зарядку одной/двух литий-ионных или литий-полимерных аккумуляторных батарей (напряжение 4,2 или 8,4 В). Рабочая частота микросхемы 1,1 МГц, в процессе заряда скважность выходных ШИМ импульсов изменяется от 0 до 100%, в микросхему интегрирован мощный полевой транзистор, обеспечивающий ток заряда до 2 А.

На р-канальном полевом транзисторе VD003 FDS4435 (Fairchild) типа Trench выполнен коммутатор напряжений адаптер/аккумулятор, основные параметры транзистора: Ic = -8,8 A, Uc = -30 В, очень низкое сопротивление Rds (on) = 0,02 Ом (при Uси = -10 В). Микросхема защиты аккумуляторных батарей S-8232A фирмы Seiko Instrument Inc (см. структурную схему (рис. 6)), может не устанавливаться - на принципиальной схеме ее нет. Микросхема позволяет контролировать напряжение аккумуляторных батарей с высокой точностью, до ±25 мВ.

При проведении диагностики неисправностей следует обратить внимание на целостность предохранителей F001 (3 A), F002 (5 A), резистора R3, дросселя L17, диодов VD003, VD002, а также на качество паяных соединений разъемов JS101, XS2.
