Особенности электрооборудования и системы управления двигателем автомобиля Fiat Albea (Дополнено)



Электрооборудование автомобиля Fiat Albea выполнено по однопроводной схеме, функцию второго провода выполняет кузов автомобиля.

Номинальное напряжение бортовой сети составляет 12,6 В, для защиты электрических цепей применяются плавкие предохранители.


В состав электрооборудования входят аккумуляторная батарея (АКБ), генератор, стартер, системы управления двигателем, освещением и световой сигнализациг ей, а также контрольно-измери-тельные приборы и дополнительное электрооборудование.

Рассмотрим некоторые из перечисленных систем (узлов) более подробно.

На рис. 1 показан фрагмент схемы электрооборудования автомобиля с узлами генератора, стартера и замка зажигания.

Фрагмент схемы электрооборудования автомобиля с узлами генератора, стартера и замка зажигания

Рис. 1. Фрагмент схемы электрооборудования автомобиля с узлами генератора, стартера и замка зажигания

В табл. 1 приведена цветовая маркировка монтажных проводов электрооборудования автомобиля Fiat Albea.

Таблица 1. Цветовая маркировка монтажных проводов электрооборудования автомобиля Fiat Albea

А - голубой

GR - желто-красный

MB - коричнево-белый

BG - бело-желтый

RV - красно-зеленый

М-коричневый

LB - сине-белый

АВ - голубой с белым

СА - оранжево-голубой -

В - белый

GV - желто-зеленый

MN -- коричнево-черный

BL - бело-синий

SN - розово-черный

N - черный

LG - сине-желтый

AG - голубой с желтым

СВ - оранжево-белый

С - оранжевый

HG - серо-желтый

NZ - черно-фиолетовый

BN - бело-черный

VB - зелено-белый

R - красный

LN - сине-черный

AN - голубой с черным

CN - оранжево-черный

G-желтый

HN - серо-черный

R8 - красно-белый

BR - бело-красный LR - сине-красный

VN - зелено-черный AR - голубой с красным

S - розовый GN- желто-черный

Н - серый

HR - серо-красный

RG - красно-желтый

BV - бело-зеленый

VR - зелено-красный

V - зеленый

LV - сине-зеленый

AV - голубой с зелен ым

GL - желто-синий

L - синий

HV - серо-зеленый

RN - красно-черный

BZ - бело-фиолетовый

ZB - фиолетово-белый

Z - фиолетовый



Генератор

В автомобиле установлен трехфазный генератор переменного тока со встроенным выпрямительным блоком на кремниевых диодах и интегральным регулятором напряжения. Он предназначен для питания потребителей автомобиля постоянным электрическим током и зарядки аккумулятора.

Конструктивно генератор состоит из статора и ротора. Статор выполнен в виде кольца из отдельных плотно спрессованных пластин из стали. На внутренней части конструкции имеется статорная обмотка, состоящая из трех катушек, расположенных под углом 120° по отношению друг к другу. Катушки этой обмотки разделены на три группы, в каждой группе они соединены между собой последовательно, а группы между собой - "звездой" (одни выводы трех групп соединены между собой, а другие подключены ко входу выпрямителя).

Выходное напряжение генератора зависит от частоты вращения ротора, магнитного потока, вырабатываемого обмоткой возбуждения, а так же от силы тока возбуждения. Интегральный регулятор напряжения обеспечивает стабилизацию выходного напряжения при изменении частоты вращения ротора и нагрузки. Стабилизация напряжения происходит за счет изменения тока в обмотке возбуждения методом коммутации цепи питания обмотки возбуждения регулятором напряжения.

В табл. 2 приведены примеры наиболее вероятных неисправностей генератора и причины их возникновения.

Таблица 2. Неисправности генератора и причины их возникновения

Неисправность

Причина возникновения

АКБ не заряжается (напряжение на АКБ меньше номинального 13,8...14,2 В)

- Неисправен регулятор напряжения или плохой контакт с корпусом генератора;

- недостаточное натяжение ремня привода

АКБ перезаряжается (напряжение на АКБ больше номинального 13,8,..14,2 В)

Неисправен регулятор напряжения или плохой контакт с корпусом генератора

Контрольная лампа заряда АКБ в комбинации приборов горит при работе двигателя

- Неисправность регулятора напряжения;

- обрыв или короткое замыкание выпрямительных диодов;

- обрыв или межвитковое замыкание обмотки статора;

- замыкание обмотки статора на массу

Контрольная лампа заряда АКБ в комбинации приборов не загорается при включении зажигания

- Неисправна контрольная лампа;

- обрыв проводников в цепи контрольной лампы, износ щеток, неисправность регулятора напряжения;

- обрыв обмотки возбуждения;

- обрыв или замыкание одного из выпрямительных диодов

Стартер

Стартер представляет собой электродвигатель постоянного тока с электромагнитным тяговым реле и обгонной муфтой. Питание стартера в режиме запуска двигателя осуществляется непосредственно от аккумуляторной батареи.

При подаче напряжения с контактной группы замка зажигания на контакт "50" тягового реле стартера, он посредством рычага с вилкой перемещает по оси стартера обгонную муфту и, тем самым, механически соединяет шестерню на валу стартера с венечной шестерней маховика. Одновременно замыкаются контакты тягового реле, при этом напряжение подается на обмотку якоря и статора стартера.

В табл. 3 приведены типовые неисправности перечисленных выше узлов и причины их возникновения.

Таблица 3. Типовые неисправности системы запуска двигателя и причины их возникновения

Неисправность

Причина возникновения

При запуске стартера тяговое реле не срабатывает, якорь не вращается

Проверить состояние клемм на АКБ, исправность АКБ, предохранитель F3 в блоке реле и предохранителей в моторном отсеке, проводники, контактную группу замка зажигания, обрыв или межвитковое замыкание обмотки тягового реле

При запуске стартера тяговое реле многократно срабатывает

Проверить состояние клемм на АКБ, исправность АКБ

При запуске стартера коленчатый вал вращается очень медленно

Проверить состояние клемм АКБ

При запуске двигателя стартер работает, но коленчатый вал не вращается, (данная неисправность может сопровождаться характерным шумом)

Проверить работу обгонной муфты и тягового реле. Поиск и устранение неисправности следует производить при снятом с автомобиля стартере

Блоки предохранителей

Плавкие предохранители размещены в блоках реле и предохранителей, расположенных в моторном отсеке и салоне автомобиля (рис. 2, 3).

Место размещения блока предохранителей в моторном отсеке

Рис. 2. Место размещения блока предохранителей в моторном отсеке

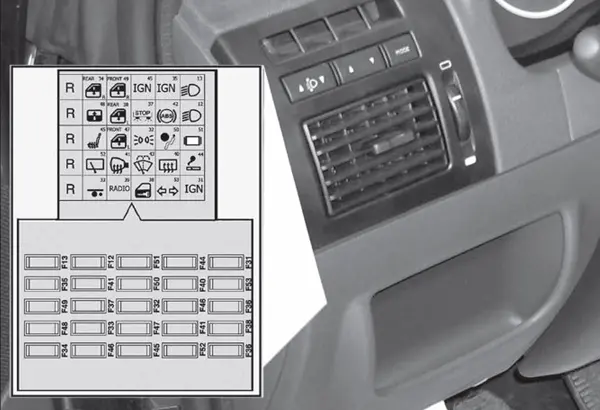

Место размещения блока предохранителей в салоне автомобиля

Рис. 3. Место размещения блока предохранителей в салоне автомобиля



На корпусах предохранителей имеется маркировка номинального тока. При замене предохранителя другим следует устанавливать предохранитель того же номинала. На внутренней стороне крышек блоков предохранителей нанесены графические символы принадлежности предохранителя к той или иной цепи.

Цепи, защищаемые предохранителями, и их номинальные значения приведены табл. 4.

Соединение различных систем электрооборудования автомобиля, таких как освещения, зажигания, световой сигнализации, контрольно-измерительных приборов и т.д. осуществляется посредством жгутов проводов с разъемами.

Освещение

В систему освещения автомобиля входят следующие элементы:

- фары, габаритные фонари с указателями поворотов, узел регулировки фар (указанные элементы конструктивно объединены в передние блок-фары);

- передние проти вотуманные фары;

- задние блок-фары, в составе которых имеются противотуманные фонари, фонари стоп-сигнала и заднего хода, фонари указателя поворота;

- освещение салона.

Системы освещения управляются с помощью многофункциональных переключателей, расположенных на рулевой колонке. Возможные неисправности системы освещения зачастую связаны с выходом из строя ламп и плавких предохранителей.

При замене неисправных ламп необходимо устанавливать лампы той же мощности (указана в руководстве по эксплуатации автомобиля).

В случае проявления неисправностей, связанных с освещением автомобиля, в комбинации приборов загорается контрольная лампа. В современных модификациях автомобиля одновременно с контрольной лампой на многофункциональном дисплее появляется сообщение, информирующее о неисправности одного из световых приборов.

В состав комбинации приборов и контрольных ламп также входит многофункциональный дисплей, который отображает следующую информацию:

- сообщение о предстоящем техническом обслуживании (ТО) автомобиля (остаток пробега до очередного ТО, расчетный день и месяце включением контрольной лампы);

- информацию маршрутного компьютера (общий пробег, средняя скорость, расход бензина и т.д.);

- меню настройки;

- сообщение о неисправностях;

- дату, текущее время, наружную температуру, пробег (общий, суточный);

- информацию при проведении диагностики.

Сообщения о неисправностях, выводимые на многофункциональном дисплее, сопровождаются звуковым сопровождением и включением контрольной лампы в комбинации приборов.

Система распределенного впрыска топлива

Рассмотрим устройство, принцип работы и диагностику системы распределенного впрыска топлива в автомобилях Fiat Albea. На этих автомобилях используется система распределенного впрыска под нормы токсичности Евро-3.

Упрощенная электрическая схема системы распределенного впрыска топлива автомобиля Fiat Albea под нормы токсичности Евро-3 модельного ряда 2008 года

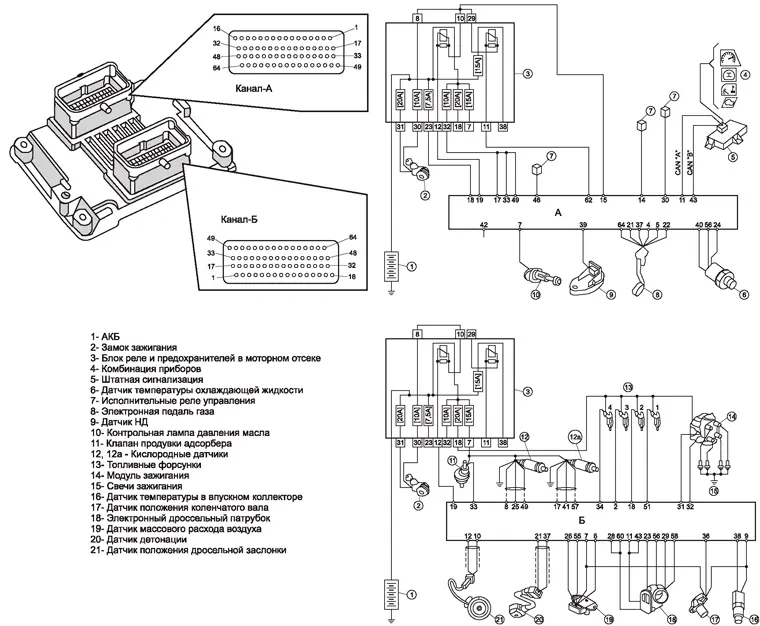

Рис. 4. Упрощенная электрическая схема системы распределенного впрыска топлива автомобиля Fiat Albea под нормы токсичности Евро-3 модельного ряда 2008 года



На рис. 4 показана упрощенная электрическая схема системы распределенного впрыска топлива автомобиля Fiat Albea под нормы токсичности Евро-3 модельного ряда 2008 года, с электронным управлением дроссельной заслонкой [2].

Системой распределенного впрыска управляет электронный блок управления (ЭБУ). Он управляет подачей топлива, моментом зажигания, частотой вращения коленчатого вала в режиме холостого хода, работой системы охлаждения двигателя, муфтой компрессора кондиционера и формирует необходимые сигналы для маршрутного компьютера. Кроме того, ЭБУ обеспечивает необходимое соотношениє воздушно-топливной смеси в камере сгорания двигателя.

Также ЭБУ выполняет обмен информацией со штатной сигнализацией (иммобилайзером) для запрещения несанкционированного, запуска двигателя.

В системе распределенного впрыска топлива автомобиля применяются датчики, которые регистрируют общие характеристики того или иного узла, с дальнейшей подачей сигналя на ЭБУ.

Используются датчики разных типов:потенциометрические(ре-зистивные), электромагнитные, пьезоэлектрические и другие.

Для снижения токсичности выхлопных газов в системе управления двигателем на автомобиле в выпускной трубе установлен каталитический нейтрализатор (катализатор), он предназначен для снижения содержания в отработанных газах вредных химических веществ: окиси углерода, углеводородов и оксидов азота.

Устройство катализатора и места установки датчиков

Рис. 5. Устройство катализатора и места установки датчиков

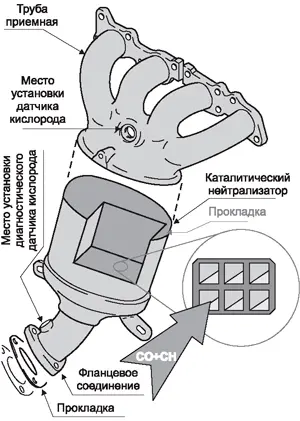

На рис. 5 показано устройство катализатора и места установки датчиков.

Конструктивно он состоит из тонкого металлического корпуса, как правило, из нержавеющей стали и керамической пористой решетки (соты), стенки которой покрыты металлами платиновой группы (платина, палладий,родий).

Непосредственно в приемной трубе перед каталитическим нейтрализатором установлен датчик кислорода (лямбда-зонд), а диагностический датчик установлен после нейтрализатора. С помощью этих датчиков ЭБУ контролирует эффективность работы нейтрализатора и регулирует параметры воздушно-топливной смеси.

Работа системы распределенного впрыска топлива автомобиля Fiat Albia во многом схожа с работой системы распределенного впрыска топлива автомобилей, семейства ВАЗ-11183 "Лада Калина" и ВАЗ-2170 "Лада Приора" [3].

Бортовая система диагностики во время работы двигателя постоянно контролирует состояние и работу каталитического нейтрализатора, при возникающих сбоях или неисправностях ЭБУ включает лампу индикатора неисправности, расположенную на приборном щитке.

Неисправности каталитического нейтрализатора могут быть вызваны несколькими причинами:

- пропуском воспламенения в одном или нескольких цилиндрах по вине механической части двигателя, неисправностью форсунок, системы зажигания;

- использованием некачественного топлива.

При нормальной работе всей системы управления двигателем катализатор имеет ресурс около 100 000 км пробега.

Диагностика системы распределенного впрыска, отыскание и устранение неисправностей

Диагностика системы распределенного впрыска топлива автомобилей Fiat Albea выполняется в следующей последовательности:

- из памяти ЭБУ считывают коды ошибок;

- стирают из памяти ЭБУ коды ошибок;

- проверяют работу двигателя;

- устраняют неисправности.

Для проведения диагностики

можно использовать специализированный диагностический переносной тестер или персональный компьютер, оснащенный специализированным программным обеспечением. Тестер или компьютер подключается к диагностическому разъему, размещенному в блоке реле и предохранителей в салоне автомобиля.

На рис. 6 показан общий вид диагностического прибора,реализованного на базе ноутбука.

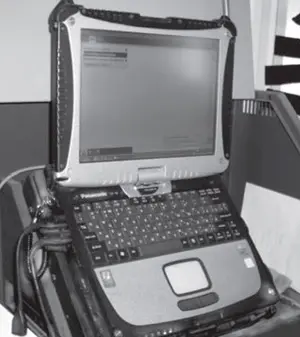

Диагностический прибор на базе ноутбука

Рис. 6. Диагностический прибор на базе ноутбука

Проверка компонентов системы распределенного впрыска

Проверку и выявление неисправностей компонентов системы распределенного впрыска начинают с контроля напряжения на клеммах АКБ на запущенном двигателе, оно должно находиться в пределах 13,8...14,2 В.

Во время проведения проверки и поиска неисправности следует отключить все дополнительное оборудование (освещение, вентилятор радиатора системы охлаждения не должен работать, при комплектации автомобиля кондиционером он также должен быть отключен, автомобильная встроенная музыкальная аппаратура и т. д. должны быть выключены).

После этого производится считывание кодов ошибок неисправности, поиск и их устранение.

Ниже приводятся примеры отказов и коды ошибок некоторых компонентов системы распределенного впрыска автомобиля.

Датчик давления/температуры воздуха (коды ошибок Р0105-Р0108, Р0110-Р0113)

Этот комбинированный узел состоит из датчика давления и датчика температуры. Он установлен непосредственно в воздушном потоке перед дроссельным патрубком. Датчик давления барометрического типа, он измеряет разность между атмосферным давлением и давлением во впускном патрубке. Датчик имеет линейную характеристику зависимости выходного напряжения (0,4....4,5 В) от измеряемого давления (0,025....0,100 мПа). ЭБУ по показаниям датчика оценивает нагрузку на двигатель и корректирует угол опережения зажигания.

Температуру воздуха во впускном патрубке регистрирует датчик температуры. Этот датчик резис-тивного типа, его сопротивление изменяется в зависимости от температуры воздуха - при низкой температуре датчик имеет высокое сопротивление. Показания датчика температуры воздуха используются ЭБУ для установки момента зажигания. Конструктивно датчик температуры встроен в корпус датчика давления.

В случае неисправности барометрической части датчика ЭБУ устанавливает стандартное значение давления.

Датчик температуры охлаждающей жидкости (коды ошибок Р0115-Р0118)

Этот датчик установлен в патрубке системы охлаждения, корпус датчика находится непосредственно в потоке охлаждающей жидкости двигателя.

Датчик представляет собой терморезистор. ЭБУ рассчитывает температуру по падению напряжения на датчике, высокий уровень напряжения соответствует холодному двигателю, а низкий - прогретому.

Датчик проверяют с помощью омметра, при этом разъем от датчика отключают. Сопротивление датчика должно быть в пределах 0,5...1,5 кОм.

Датчик положения дроссельной заслонки (коды ошибок Р0120-Р0123)

Этот датчик потенциометричес-кого типа, он установлен на корпусе дроссельного патрубка и механически соединен с осью дроссельной заслонки патрубка. Сопротивление датчика изменяется в зависимости от угла открытия дроссельной заслонки.

Проявление неисправности датчика может быть различным: нестабильная работа двигателя на холостом ходу, отсутствие увеличения оборотов двигателя при нажатии на педаль акселератора и т. д.

Если датчик положения дроссельной заслонки выходит из строя, ЭБУ регистрирует код ошибки и автоматически выставляет номинальные обороты двигателя для того, чтобы обеспечить движение автомобиля до ближайшей станции ТО.

Датчик кислорода (коды ошибок Р0130-Р0135) и диагностический датчик кислорода (коды ошибок Р0136-Р0141)

Датчик кислорода имеет в своем составе чувствительный элемент, способный генерировать напряжение в пределах 55...980 мВ в зависимости от содержания кислорода в отработанных газах и температуры чувствительного элемента.

Для быстрого разогрева чувствительного элемента датчика после запуска двигателя и выхода на заданную температуру в состав датчика входит нагревательный элемент, которым управляет ЭБУ. Номинальная рабочая температура датчика кислорода составляет ЗОСГС.

Корпус катализатора закрыт защитным экраном, выполненным из алюминиевых сплавов, данное конструктивное решение принято для удержания теплоотдачи и пожарной безопасности.

Во время работы датчика кислорода, его выходное напряжение изменяется от низкого (85...250 мВ) до высокого (680...950 мВ). Низкий уровень напряжения соответствует бедной смеси (наличие кислорода в отработанных газах), а высокий уровень - богатой смеси (малое содержание кислорода). Выходное напряжение диагностического датчика кислорода на исправном нейтрализаторе должно находиться в пределах 600...800 мВ.

Первыми признаками неисправности датчика кислорода может быть повышение расхода топлива и ухудшение динамики автомобиля, возможна неустойчивая работа двигателя на холостом ходу.

Датчик положения коленчатого вала (коды ошибок Р0335 - Р0344)

Датчик положения коленчатого вала электромагнитного типа, он установлен на крышке привода распределительного вала на расстоянии 1±0,5мм от вершины зубцов шкива коленчатого вала.

Шкив коленчатого вала имеет 58 зубцов, расположенных по окружности.

При вращении коленчатого вала зубцы диска изменяют магнитное поле датчика, создавая импульсы, которые подаются не ЭБУ.

Отказы датчика зачастую связаны с увеличением зазора между датчиком и вершинами зубцов шкива или с отказом самого датчика.

Неисправности системы подачи топлива

Система подачи топлива включает в себя электробензонасос, топливную рампу в сборе с четырьмя форсунками, регулятором давления топлива,топливный фильтр. Работой электробензонасоса и форсунок управляет ЭБУ.

Электробензонасос турбинного типа, он содержит датчик уровня топлива. Код ошибки системы топ-ливоподачи Р0185-Р0193.

Рампа форсунок представляет собой полую планку с установленными на ней форсунками и регулятором давления.

Форсунки установлены одной стороной в рампе, а другой - в отверстия впускной трубы, герметичность соединений обеспечивается уплотнительными кольцами.

Конструкция форсунки представляет собой электромагнитный клапан, управляемый сигналом с ЭБУ. Через этот клапан под давлением впрыскивается топливо во впускную трубу. Код ошибки работы форсунок Р0200-Р0214.

Во время диагностики системы топливоподачи обязательно следует проверить целостность предохранителей № 4 и 6, размещенных в блоке реле и предохранителей моторного отсека.

Литература

1. А. Тюнин. "Диагностика электронных систем управления двигателя легковых автомобилей", "СОЛОН-ПРЕСС", 2007 г.

2. Н. Пчелинцев. "Работа электронного модуля дроссельного патрубка для систем управления двигателем "Евро-3" и "Евро-4"", "Ремонт и Сервис", 2009, № 8, с. 46-49.

3. Н. Пчелинцев. "Диагностика системы управления двигателем автомобилей ВАЗ-11183 "Лада Калина" и ВАЗ-2170 "Лада Приора"". "Ремонт и Сервис", 2008, № 2, с. 43-48.

Автор: Николай Пчелинцев (г. Тамбов)

Источник: Ремонт и сервис


Дата публикации: 09.07.2013
