Аппаратный ремонт мобильного телефона Nokia N73



В статье рассматривается аппаратный ремонт мобильного телефона Nokia N73 и типовые методики устранения некоторых неисправностей. Общие подходы к устранению некоторых неисправностей могут быть полезны и при ремонте других мобильных телефонов NOKIA, относящихся к семейству BB5.

Мобильный телефон "Nokia N73" относится к модельному ряду 2006 года. По своему маркетинговому позиционированию он представлял собой одно из самых доступных устройств N-серии (мобильные компьютеры) от компании NOKIA. С точки зрения пользователя основными плюсами этого аппарата являлись сравнительно большой (для несенсорного аппарата) дисплей диагональю 2,4 дюйма, качественная камера разрешением 3,2 Мп с автофокусной оптикой Carl Zeiss, хорошее звучание динамиков телефона и операционная система Symbian, для которой доступно множество прикладных программ. Основные технические характеристики "Nokia N73" приведены в таблице 1. Поддерживаемые конкретным аппаратом сети сотовой связи можно определить по коду модели (RM-ХХХ), указанному на наклейке в аккумуляторном отсеке.

Таблица 1. Основные технические характеристики Nokia N73

Параметр

Значение

Процессор

TI OMAP 1710 (ARM-926), 220 МГц: RAP3GSv2.0E

code: n/a OMAP 1710

code: 4377207 BETTY v2.1 LF

code: 4376535 AVILMA 1.05C

code: n/a PIHI v2.22

code: 4396275

Память

42 Мб, расширение картами mini SD

Диагональ дисплея

2,4 дюйма

Разрешение дисплея

240 х 320 точек

Поддерживаемые сети сотовой связи

RM-132 (N73-1): EGSM 850/900/1800/1900 МГц RM-133 (N73-5): EGSM 850/900/1800/1900 МГц, WCDMA 2100 МГц

Аккумулятор

BP-6M, 3.7 В, 1100 мА·ч

Операционная система

Symbian OS v9.1

Размеры

110x49x19 мм

Вес

116 г

Рыночный цикл этой модели оказался сравнительно долгим - телефон встречался в салонах связи вплоть до начала 2009 года и, благодаря умеренной цене, пользовался достаточно высоким спросом.

На российском рынке было доступно два варианта этого телефона - "Nokia N73" и "Nokia N73 Music Edition", основные отличия которых заключались в цвете корпуса (у "Nokia N73 Music Edition" он черного цвета) и комплектации (емкость карты памяти, наушники). Кроме того, у "Nokia N73 Music Edition" имеется выделенная клавиша для доступа к плееру и ряд программных доработок, связанных с музыкальной составляющей аппарата. С точки аппаратной части обе модели практически идентичны. Данные аппараты относятся к семейству BB5, в которое также входят многие другие модели телефонов NOKIA (см. таблицу 2).

Таблица 2. Семейства телефонов NOKIA

Семейство

Состав (модели NOKIA)

DST3

2100, 3210, 3310, 3330, 3350, 3390, 3410, 3610, 5110, 5110i, 5130, 5190, 5210, 5510, 6090, 6110, 6130, 6150, 6190, 6210, 6520, 7110, 8210, 8250, 8290, 8810, 8850, 8855, 8890, 9110

DCT4/DCTL

1100, 1100a, 1100b, 1101, 1110, 1220, 1260/1, 1600, 2112, 2220/1, 2260/1, 2270, 2275, 2280, 2285, 2300, 2300a, 2600, 2600cn, 2650, 2651, 3100/20, 3100b, 3105, 3108, 3125, 3200, 3200b, 3205, 3220, 3220b, 3270i, 3300, 3300b, 3320, 3360, 3510, 3510i, 3520, 3560, 3585, 3585i, 3586i, 3590, 3595, 5100, 5100a, 5140, 5140b, 5140i, 6011i, 6012, 6015/6/9, 6020, 6020b, 6021, 6030, 6030a, 6100, 6101, 6102, 6108, 6170, 6170b, 6200, 6220, 6225, 6230, 6230b, 6230i, 6255/56, 6310, 6310i, 6340i, 6360, 6370, 6385, 6510, 6560, 6585, 6590, 6610, 6610i, 6620, 6650, 6800, 6800a, 6810, 6820a, 6820b, 6822a, 7200, 7210, 7250, 7250i, 7260, 7270, 7280, 7600, 7710, 8270, 8280, 8310, 8390, 8800, 8910, 8910i, 9300, 9500, 9290, 9210, 9210i

WD2

3230, 3600, 3620, 3650, 6260, 6600, 6670, 6670b, 7610, 7610b, 7650, N-Gage, N-Gage QD

BB5

3109c, 3110c, 3250, 3500c, 5200, 5300, 5310, 5500, 5610, 5700, 6085, 6086, 6110, 6120c, 6121c, 6125, 6126, 6131, 6133, 6136, 6151, 6233, 6234, 6267, 6270, 6280, 6290, 6300, 6301, 6500c, 6555, 6630, 6680, 6681, 6682, 7370, 7373, 7390, 7500, 7900, 8600, E50, E51, E60, E61, E61i, E62, E65, E90, N70, N71, N72, N73, N75, N76, N77, N80, N81, N90, N91, N92, N93, N93i, N95

Разборка телефона

Для разборки "Nokia N73" понадобятся следующие инструменты:

1. Пинцет с загнутыми губками.

2. Отвертка с профилем TorxPlus № 6.

3. Приспособление SS-93, представляющее собой лопатку из мягкого пластика. При его отсутствии можно воспользоваться "шпателем" из набора детского пластилина.

4. Пластинка из мягкого пластика толщиной примерно 0,5 мм (SRT-6). При ее отсутствии можно воспользоваться старой SIM-картой или любой другой подходящей по толщине пластиной, изготовленной из мягкого пластика.

Разборку телефона выполняют в следующем порядке:

1. Снимают заднюю крышку телефона, вынимают аккумулятор и SIM-карту.

2. Устанавливают приспособление SS-93 в угол аппарата, между накладкой клавиатуры и передней панелью устройства, и поддевают переднюю панель на себя (рис. 1а).

3. В образовавшуюся щель устанавливают приспособление SRT-6 и проводят им вдоль корпуса аппарата для разъединения защелок, удерживающих переднюю панель, после чего аккуратно приподнимают ее до момента раскрытия защелок, находящихся в верхней части панели. Для исключения повреждения передней панели вначале раскрывают защелки по бокам аппарата, а затем поднимают переднюю панель (рис. 1б, в);

4. Аккуратно выводят из зацепления защелки, удерживающие металлическую накладку дисплея, и снимают ее (рис. 1г, д);

5. Приспособлением SS-93 поддевают верхний угол дисплея и аккуратно приподнимают его, чтобы не оборвать интерфейсный шлейф дисплея (рис. 1е).

6. Отключают интерфейсный разъем дисплея.

7. Отключают интерфейсный разъем фронтальной камеры, вынимают ее модуль и, при необходимости замены модуля фронтальной камеры, снимают с него резиновую накладку.

8. Отключают интерфейсный разъем шлейфа модуля клавиатуры (рис. 1ж).

9. Откручивают 7 винтов, удерживающих экран системной платы телефона.

10. Разъединяют две боковые защелки, удерживающие экран.

11. Подцепив экран за верхнюю часть и немного приподняв его, вынимают накладку слота mini SD, после чего снимают экран (рис. 1з);

12. Для замены модуля клавиатуры (он совмещен со слотом mini SD) разъединяют боковые защелки, снимают его пластиковую накладку, а затем, с помощью приспособления SS-93, поддевают навигационную клавишу телефона. При замене модуля клавиатуры рекомендуется навигационную клавишу закрепить к экранирующей панели с помощью тонкого двухстороннего скотча.

13. Для замены разговорного динамика вынимают его из экранирующей панели (рис. 1и).

14. Разъединяют интерфейсный разъем модуля основной камеры и снимают модуль.

15. Снимают системную плату телефона.

16. С помощью приспособления SS-93 снимают антенный модуль в сборе с полифоническим динамиком (рис. 1к).

17. При необходимости замены снимают полифонические динамики, микрофон и гнездо подключения зарядного устройства.

Сборку аппарата выполняют в обратном порядке. При установке микрофона его контакты следует располагать параллельно плоскости нижней части корпуса телефона, а при установке динамиков - учитывать местоположение контактных площадок на системной плате телефона. Перед установкой следует с помощью пылесоса со специальной насадкой очистить от пыли модуль камеры и его защитное стекло.

Разборка телефона

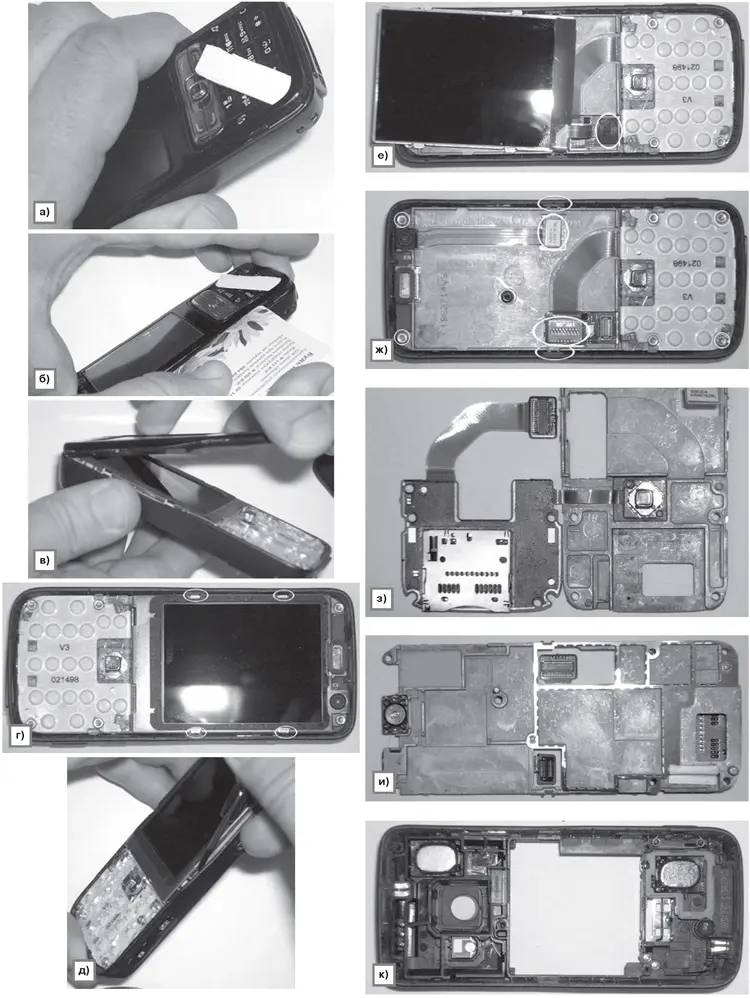

Рис. 1. Разборка телефона

Типовые неисправности

Рассмотрение типовых неисправностей будет производиться в форме пошаговых инструкций, в которых переходят к каждому следующему шагу лишь при отсутствии положительных результатов на предыдущем шаге. При обнаружении на любом из шагов неисправных элементов их заменяют, после чего проверяют работоспособность устройства и, если неисправность не устранена, переходят к следующему шагу.

Одной из причин различных неисправностей может быть выход из строя вспомогательного процессора RAP (Radio Application Processor), при этом политика NOKIA заключается в том, что новые RAP отдельно не поставляются, поэтому при его выходе из строя телефон признается неремонтопригодным. В ряде случаев проблема может заключаться не в самом процессоре, а в качестве паяных соединений между ним и платой телефона (он выполнен в корпусе BGA), поэтому можно попытаться восстановить аппарат путем перепайки этой ИМС. Также возможна установка RAP с неисправного телефона, однако менять его следует только вместе с Flash-памятью.

Для ремонта телефона потребуется его принципиальная и электромонтажная схемы. Их можно взять из [1]. Номиналы контролируемых элементов приведены в таблице 3.

Таблица 3. Параметры упомянутых в статье элементов

Обозначение на схеме

Наименование в каталоге запчастей

Примечание

Конденсаторы и конденсаторные сборки

C2012

CHIPCAP X5R 1U K 25V 0603

1 мкФ, 25 В

C2213

CHIPCAP X5R 4U7 K 6V3 0603

4,7 мкФ, 6,3 В

C2220

CHIP ARRAY X5R 2X1U K 6V3 MA 0405

2 элемента 1 мкФ, 6,3 В

C2304

CHIPCAP X7R 10% 10n 16V 0402

10 нФ,16 В

C2306

CHIP ARRAY X5R 2X1U K 6V3 MA 0405

2 элемента 1 мкФ, 6,3 В

C2314

CHIPCAP X5R 4U7 M 25V 0805

4,7 мкФ, 25 В

C2317

CHIPCAP X5R 1U5 K 4V 0402

1,5 мкФ, 4 В

C2700

CHIPCAP X5R 100N M 16V 0402

100 нФ, 16 В

C2800

CHIPCAP X5R 100N M 16V 0402

100 нФ, 16 В

C2801

CHIPCAP X5R 100N M 16V 0402

100 нФ, 16 В

C3503

CHIP ARRAY X5R 2X1U K 6V3 MA 0405

2 элемента 1 мкФ, 6,3 В

C4201

CHIPCAP X5R 10U M 6V3 T=0.95mm 0805

2 элемента 10 мкФ, 6,3 В

C4401

CHIPCAP 5% NP0 27p 50V

27 пФ, 50 В

C4403

CHIPCAP X7R 1n0 10% 50V 0402

1 нФ, 50 В

C4404

CHIPCAP X7R 1n0 10% 50V 0402

1 нф, 50 В

C4800

CHIPCAP X5R 100N M 16V 0402

100 нФ, 16 В

C4801

CHIPCAP X5R 1U5 K 4V 0402

1,5 мкФ, 4 В

C4803

CHIPCAP X5R 100N M 16V 0402

100 нФ, 16 В

C4808

CHIPCAP X5R 100N M 16V 0402

100 нФ, 16 В

C7538

CHIPCAP 5% NP0 10p 50V

10 пФ, 50 В

C7549

CHIPCAP X5R 22U M 6V3 0805

22 мкФ, 6,3 В

C7565

CHIPCAP X5R 22U M 6V3 0805

22 мкФ, 6,3 В

C7569

CHIPCAP 5% NP0 10p 50V

10 пФ, 50 В

C7570

CHIPCAP 5% NP0 27p 50V

27 пФ, 50 В

C7571

CHIPCAP 5% NP0 27p 50V

27 пФ, 50 В

C9073

CHIPCAP 5% NP0 27p 50V

27 пФ, 50 В

C9079

CHIPCAP 5% NP0 10p 50V

10 пФ, 50 В

Дроссели, резисторные сборки

L2000

FERRITE BEAD 220R/100M 2A 0R05 0603

220 Ом / 100 МГц

L2004

FERRITE BEAD 0.6R 600R/100MHZ 0402

600 Ом / 100 МГц

L2302

INDUCT WW 10UH 0A65 0R35 4X4X1.2

10 мкГн

L2309

CHOKE 22U M 0R7 0.35A 3.0x3.0x1.5

22 мкГн

L6505

INDUCT WW 10UH 0A65 0R35 4X4X1.2

10 мкГн

L7548

CHIP COIL 68N J Q17/300M 0402

68 нГн

L7549

CHIP COIL 68N J Q17/300M 0402

68 нГн

L7553

FERRITE BEAD 0.6R 600R/100MHZ 0402

600 Ом / 100 МГц

L7607

CHIP COIL 47N J Q23/800MHZ 0402

47 нГн

L7610

CHIP COIL 33N J Q23/800M 0402

33 нГн

L7611

CHIP COIL 33N J Q23/800M 0402

33 нГн

Обозначение на схеме

Наименование в каталоге запчастей

Примечание

D2800

RAP3GS V2.0E-PA VFBGA

Вспомогательный процессор устройства, обеспечивающий работу в GSM-сетях (Radio Application Processor)

D5000

COMBO 512 DDR + 1G NAND FBGA133 PBFREE

ИС ОЗУ и ПЗУ телефона 32Mx16/128Mx8

N22001

AVILMA 1.05C BB MODULE TFBGA105

Вспомогательный контроллер питания (TAHVO)

N23002

BETTY V2.1 LF TFBGA64

Основной контроллер питания (RETU)

N3500

VREG LP3985ITLX-3.0 NOPB USMD5

Стабилизатор питания карты памяти

N3501

LEVEL SHIFT SN74AVCA406LZXYR SPBGA-N20

Преобразователь сигналов интерфейса карты памяти

N4800

OMAP HELEN3 PS2.0 N3 F761909 C27 UBGA289

Основной процессор телефона

N6508

DC/DC CONV LM3671TLX- 1.82V USMD5

DC/DC преобразователь 1,8 В

N6515

DC/DC CONV LM3661- 1.40V/1.05V NOPB

DC/DC преобразователь 1,4 / 1,05 В

N9002

WHITE LED DRIVER 4LEDS 500MW 8BUMP USMD8

ИС контроллера управления светодиодами подсветки

R2007

ASIP SILIC USB OTG / ESD BGA11

Контроллер USB

Резисторы

R1101

NTC RES 47K J B=4050 +-3% 0402

47 кОм

R2303

RESISTOR 5% 63MW, 27R

27 Ом

R2801

RESISTOR 5% 63MW, 4K7

4,7 кОм

R4400

RESISTOR 5% 63MW, 470K

470 кОм

R4410

RESISTOR 5% 63MW, 47K

47 кОм

R4800

RESISTOR 5% 63MW, 10R

10 Ом

R7699

RESISTOR 5% 63MW, 100R

100 Ом

R7743

RESISTOR 5% 63MW, 1K

1 кОм

R7780

RESISTOR 5% 63MW, 47R

47 Ом

R9112

RESISTOR 5% 63MW, 100K

100 кОм

Варисторы

R1100

CHIP VARISTOR VWM14V VC50V 0402

Варистор 14V/50V

R4420

CHIP VARISTOR VWM14V VC50V 0402

Варистор 14V/50V

R7732

CHIP VARISTOR VWM14V VC50V 0402

Варистор 14V/50V

Прочее

B2200

CRYSTAL 32.768KHZ + -30PPM 12.5PF

Кварцевый резонатор 32,768 кГц

B2202

Микрофон

Совместимые модели Nokia: 3109, 3110c, 2600c, 2630, 3250, 5070, 5200, 5300, 6070, 6080, 6101, 6103, 6125, 6131, 6151, 6233, 6270, 6300, 9300, E65, N71, N73, N76, N90, X3.

F2000

SM FUSE F 2.0A 32V

Предохранитель 2,0 А, 32 В

Обозначение на схеме

Наименование в каталоге запчастей

Примечание

G1000

RTC BACUP CAPAC 311 SIZE FOR 2.6V 4UAH

Резервная батарея, напряжение 2,6 В

V2000

ASIP TVS BGA4 ESDA18-1F2

Фильтр цепи подключения зарядного устройства

V6501

SILICON PHOTOTRANSIS­TOR SF3710 SMT 2.1X1.4X

Кремниевый фототранзистор SF3710, служащий для автоматической регулировки яркости подсветки

Z4400

ASIP 10-CH ESD EMI FILTER BGA25

Фильтр электромагнитных помех интерфейса клавиатуры

Обозначение на схеме

Наименование в каталоге запчастей

Примечание

Z5200

EMIF09-SD01F3

Фильтр электромагнитных помех интерфейса карты памяти

Разъемы

X2000

-

Разъем зарядного устройства

X2001

-

Интерфейсный разъем телефона

X6507

-

Разъем подключения дисплея

X6526, X6527

-

Контакты кнопки включения питания

1 - вспомогательный контроллер питания TAHVO (N2200) управляет зарядом АКБ, подсветкой дисплея и клавиатуры, формирует напряжение 1,8 В для питания основного и вспомогательного процессоров телефона и напряжение питания интерфейса карты памяти.

2 - основной контроллер питания RETU (N2300) контролирует включение телефона, напряжение АКБ, формирует напряжения питания всех узлов телефона, включает в себя часы реального времени и интерфейс пользователя (интерфейсы микрофона, динамика, SIM-карты).

Телефон не включается

1. Проверяют выходное напряжение аккумулятора.

2. Подключают телефон к блоку питания, оснащенному амперметром, и измеряют ток, потребляемый при нажатии на кнопку включения.

3. Если потребляемый ток равен нулю:

- проверяют наличие контакта между контактной площадкой аккумулятора и системной платой телефона;

- подключают зарядное устройство, при наличии реакции телефона на его подключение проверяют клавишу включения, а при ее отсутствии - цепь зарядки телефона.

4. Если потребляемый телефоном ток превышает 1 А, проверяют цепи телефона на наличие короткого замыкания. Самым простым методом проверки является подача на телефон напряжения с внешнего источника питания и поиск сильно греющихся элементов. Перед заменой (перепайкой) самих сильно греющихся микросхем следует проверить работоспособность их внешних элементов. Также при высоком потребляемом токе следует проверить конденсаторы цепи питания устройства и качество контакта между контактами аккумулятора и системной платой телефона.

5. Работоспособность модуля дисплея проверяют заменой на заведомо исправный.

6. Подключают к телефону интерфейсный кабель и пытаются подключиться к нему с помощью программы Phoenix и выполнить доступный в ней набор контрольных тестов для платформы BB5. При выявлении проблем переходят к методике устранения соответствующей неисправности. Если программа Phoenix не обнаруживает телефон, переходят к п. 8.

7. Выполняют обновление программного обеспечения (ПО) телефона. В случае возникновения ошибок в процессе обновления ПО переходят к методикам разрешения проблемы с программированием Flash-памяти телефона (см. ниже).

8. В контрольной точке U100 и на конденсаторе С2204 проверяют, соответственно, наличие напряжений PURX (1,8 В) и VBAT (3,6...4,2 В). При их несоответствии требуемым значениям проверяют исправность преобразователя N6508, контроллера TAHVO N2200, резистора R1100, конденсатора C7538 и преобразователя N6508, а также наличие коротких замыканий в цепях перечисленных элементов.

9. На конденсаторе С7549 проверяют наличие напряжения VCORE (1,35 В), а при его отсутствии - дроссель L2302, конденсатор C7549 и контроллер RETU N2300.

10. На конденсаторе С2317 проверяют наличие напряжения VCCint (3,3 В), а при его отсутствии - проверяют C2317 и контроллер N2300.

11. На конденсаторе C7565 проверяют наличие напряжения VCOREA (1,35 В). При его отсутствии проверяют дроссель L6505 и конденсаторы C7565, C4801, C9073, C4803. Если перечисленные элементы исправны - заменяют преобразователь N6515.

12. На кварцевом резонаторе B2200 проверяют наличие тактового сигнала частотой 32,768 кГц. При его отсутствии проверяют B2200, напряжение резервной батарейки G1000 (не менее 1,5 В), а если они исправны - меняют контроллер N2200.

13. На конденсаторе C9079 проверяют наличие тактового сигнала частотой 19,2 МГц. При его наличии переходят к п. 15, а при отсутствии проверяют наличие следующих напряжений:

- VCORE (1,35 В) на конденсаторе С2804;

- VCOREA (1,35 В) на С7565;

-VIO (1,8 В) на С2805.

14. Проверяют наличие выходного напряжения на конденсаторе C2213, а также пассивные компоненты, отвечающие за формирование сигнала RFCLKEXT.

15. Проверяют наличие напряжения VCOREA (1,4 В) на конденсаторе С7565. Если оно отличается от номинального значения, проверяют (заменяют):

- напряжение VBAT (3,1...4,2 В) на конденсаторе С2805, если есть отклонения, заменяют С4201. Если его замена не дала эффекта, переходят к п. 11;

- напряжение APESLEEPX (1,8 В) в контрольной точке J4807. При его несоответствии номинальному значению переходят к п. 11.

16. Проверяют наличие напряжения VCOREA (1,35 В) на конденсаторе С4801. Если оно не соответствует номиналу, проверяют резистор R4800 и конденсаторы С4800, С4801, С4803, С9073. Если перечисленные элементы исправны, переходят к п. 11.

17. Проверяют наличие напряжения VIO (1,8 В) на конденсаторе С4808. При его несоответствии номиналу заменяют С4808, а если его замена не дала эффекта, переходят к п. 11.

18. Проверяют наличие тактового сигнала SleepCLK (32,768 кГц) в контрольной точке J4806. При его отсутствии или несоответствии номиналу заменяют резистор R2202, а если его замена не дает эффекта, переходят к п. 11.

19. Если перечисленные меры не дали эффекта, то причиной неработоспособности телефона может быть процессор RAP (D2800), что делает ремонт аппарата нецелесообразным.

Телефон не заряжается

1. Путем замены на заведомо исправные проверяют работоспособность аккумулятора и зарядного устройства.

2. Проверяют состояние контактов аккумулятора.

3. Подключают телефон к компьютеру и посредством сервисной программы Phoenix проверяют правильность калибровочных данных.

4. С помощью Phoenix проверяют значение параметра BTEMP (температура аккумулятора). В случае если оно выходит из диапазона -30...+85°С, проверяют резистор R1101.

5. Измеряют напряжение в цепи заряда телефона при подключенном зарядном устройстве (на конденсаторе C2012) и, если его значение составляет менее 3,0 В, проверяют разъем зарядного устройства X2000, предохранитель F2000, индуктивность L2000, фильтр V2000, а также цепь заряда на наличие коротких замыканий.

6. С помощью Phoenix проверяют ток заряда при подключенном зарядном устройстве, если он превышает 100 мА (т.е. технически цепь заряда исправна), обновляют ПО телефона.

7. С помощью Phoenix считывают значение Vchar и, если оно соответствует норме, последовательно заменяют контроллеры N2300 и N2200.

Телефон некорректно отображает состояние аккумулятора

1. Проверяют работоспособность аккумулятора и зарядного устройства заменой на заведомо исправные устройства.

2. Проверяют состояние контактных площадок аккумулятора и пайки элементов цепей питания.

3. С помощью Phoenix считывают текущее значение тока аккумулятора (IBAT). Если схема контроля заряда аккумулятора исправна, значение IBAT должно соответствовать току, потребляемому телефоном от блока питания.

4. Калибруют IBAT с помощью программы Phoenix.

5. Проверяют состояние печатных проводников между контактными площадками аккумулятора и контроллером N2300.

6. Заменяют контроллер N2300.

Процедура программирования Flash-памяти не запускается

1. Проверяют корректность файлов с подлежащим загрузке в телефон ПО и повторно программируют Flash-память.

2. Проверяют состояние линии FBUS TX - после запуска процесса программирования она должна соответствовать лог. "1" (2,5 В). В противном случае:

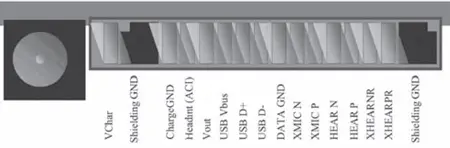

- проверяют состояние контактов интерфейсного разъема телефона (см. рис. 2 табл. 4) и измеряют сопротивление между контактами 3 и 6 и контактами 2 и 7. Если оно превышает 40 Ом, заменяют резистор R2007;

- заменяют контроллер N2300. Если данная операция не дает эффекта, выполняют попытку программирования Flash-памяти телефона в режиме Dead mode;

3. Измеряют амплитуду импульсов BSI (2,5 В) в контрольной точке J2071. При несоответствии номинальным параметрам проверяют резисторы R1100, R7699 и конденсатор C7538.

4. На резисторе R2200 проверяют переход сигнала PURX (1,8 В) в состояние лог. "0" после импульса BSI. При необходимости заменяют контроллер N2200.

5. Проверяют наличие перехода линии FBUS TX в состояние лог. "0". Если FBUS TX все время находится в состоянии лог. "1", причина может быть в процессоре RAP.

6. Проверяют корректность идентификаторов устройства (manufacturer ID, device ID).

7. Выполняют попытку программирования Flash-памяти телефона в Dead mode.

Интерфейсный разъем Nokia N73

Рис. 2. Интерфейсный разъем Nokia N73

Таблица 4. Назначение контактов интерфейсного разъема Nokia N73

Номер контакта

Сигнал

Назначение контакта

1

VChar

Вход зарядного устройства

2

Shielding GND

Общий экрана кабеля

3

Charge GND

Общий зарядного устройства

4

Headint (ACI)

Интерфейс контроля аксессуаров

5

V Out

Выходное напряжение для питания подключенных аксессуаров

6

USB VBUS

Напряжение 5 В USB-интерфейса

7

USB D+

Сигналы данных USB-интерфейса

8

USB D-

9

DATA GND

Общий USB-интерфейса

10

XMIC N

Входы микрофона

11

XMIC P

12

HEAR N

Выходы левого стереодинамика

13

HEAR P

14

XNEARNR

Выходы правого стереодинамика

15

XNEARPR

16

Shielding GND

Общий экрана кабеля

Процедура программирования Flash-памяти запускается, но не выполняется

Информация, необходимая для устранения этой неисправности, находится в протоколе, формируемом программой Phoenix при попытке программирования устройства.

1. Если в телефон не загружается CMT 2ND Bt (в протоколе нет строки CMT 2ND Boot OK), выполняют проверку работоспособности основных элементов телефона по методике "Телефон не включается" (см. выше). Если при данной проверке ошибок не выявлено - переходят к методике проверки SDRAM (см. ниже).

2. Если в телефон не загружается CMT ALGO, переходят к методике проверки ОЗУ.

3. Если в телефон не загружается APE secondary code и APE algoritm code, проверяют работоспособность аппарата (см. методику "Телефон не включается", начиная с п. 8).

4. При ошибках программирования CellMO переходят к методике проверки работоспособности NOR flash.

5. При ошибках программирования APE (SOS) проверяют работоспособность процессора аппарата (см. методику "Телефон не включается", начиная с п.8).

Проверка работоспособности ОЗУ (SDRAM)

Измеряют напряжение питания VDRAM (1,8 В) на конденсаторе C2801, если оно не соответствует номиналу, проверяют:

- конденсаторы C2801 и C7511;

- наличие напряжения VCOREA (1,35 В) на конденсаторе С4801. При его отсутствии проверяют дроссель L6505 и конденсаторы C7565, C4801, C9073, C4803. Если перечисленные элементы исправны - заменяют преобразователь N6515.

Если напряжение VDRAM в норме, пробуют выполнить обновление ПО устройства в Dead mode.

Проверка работоспособности NOR flash

1. На конденсаторе C2800 проверяют напряжение VPP (1,8 В). При его отсутствии или несоответствии номиналу заменяют конденсатор C2800 и резистор R2801, а также проверяют дроссель L6505 и конденсаторы C7565, C4801, C9073, C4803.

2. Проверяют работоспособность основных элементов телефона по методике "Телефон не включается".

3. Пробуют выполнить обновление ПО устройства в Dead mode.

Не работает кнопка включения телефона

1. Разбирают аппарат и омметром проверяют кнопку включения.

2. Проверяют состояние контактов аккумулятора.

3. На резисторе R4420 проверяют переход сигнала PWRONX из состояния лог. "0" в "1" при нажатии и кнопки включения. Если этого не происходит, меняют контроллер N2200.

4. Проверяют резистор R4420 и дроссели L7610, L7611, L7548, L7549, L7553 и контактные площадки клавиши включения Х6526, X6527.

5. Проверяют наличие реакции телефона на подключение зарядного устройства. При его отсутствии переходят к методике раздела "Телефон не включается".

Не работает USB-интерфейс

1. Подключают телефон к компьютеру заведомо исправным кабелем DKU-2. Если телефон будет корректно опознан, то причина неисправности заключается не в телефоне, а в кабеле.

2. Проверяют состояние интерфейсного разъема (X2001).

3. Измеряют сопротивление между контактом 6 X2001 и контрольной площадкой контакта 3, а также сопротивление между контактом 7 X2001 и контрольной площадкой контакта 2. В случае если измеренное значение сопротивления превышает 40 Ом, заменяют резистор R2007.

4. При подключенном к компьютеру и телефону интерфейсном кабеле измеряют напряжение VBUS (5,0 В) на контакте 1 X2001. Если его значение не соответствует номиналу, проверяют дроссель L2004 и конденсатор С2306.

5. На конденсаторе C2317 измеряют значение выходного напряжения VCCInt (3,3 В). При его несоответствии номинальному значению проверяют C2317 и контроллер N2300.

6. Если телефон не опознается компьютером как USB-устройство, с помощью осциллографа проверяют наличие сигнала данных на контакте 7 X2001 относительно контакта 6. При его отсутствии заменяют контроллер N2300. Если замена N2300 не дала эффекта, переходят к методике раздела "Телефон не включается", начиная с п.11.

Телефон не опознает SIM-карту

1. Проверяют состояние контактов слота SIM-карты и выполняют их очистку либо замену SIM-слота;

2. Выполняют набор встроенных тестов для SIM-карты SIM BB selftest. В случае если Phoenix не удалось подключиться к телефону, выполняют проверки, описанные в методике раздела "Телефон не включается", начиная с п. 11, а если Phoenix подключился к телефону, но набор тестов не выполнен - заменяют контроллер N2200. Если данные операции не дали результата, скорее всего, неисправен RAP (D2800).

Используя Phoenix, выполняют доступные в нем тесты SIM-карты. При возникновении ошибок с помощью осциллографа на контакте 3 SIM-слота проверяют наличие импульсов размахом 1,8/3,0 В. При их отсутствии изсмеряют сопротивление между контактом 3 SIM-слота и "землей" (GND), его номинальное значение равно 460 Ом. Если оно не соответствует номиналу, заменяют контроллер N2200. Если данное сопротивление соответствует номиналу, проверяют конденсаторы C7570, C7571, C7569, C2220, C2700. Если перечисленные элементы исправны, заменяют контроллер N2200.

3. Проверяют присутствие сигналов VSIM (контакт 3 SIM-слота), CLK (контакт 1 SIM-слота), RST (контакт 2 SIM-слота) и DAT (контакт 6 SIM-слота) - см. рис. 3. При их отсутствии заменяют N2200. Если замена N2200 не принесла результата, наиболее вероятной причиной неисправности является RAP

4. Заменяют контроллер N2200 и проверяют внешние элементы ИМС.

Телефон не опознает карту памяти или карта памяти работает некорректно

1. Проверяют телефон с использованием заведомо исправной карты памяти.

2. На конденсаторе С3503 измеряют напряжение питания карты памяти VCD (3 В). При его отсутствии проверяют элементы С3503, R9112 и N3500. Если они исправны - выполняют проверку по методике раздела "Телефон не включается".

3. Проверяют наличие сигналов CMD (на резисторе R9104) и DAT3 (на R9103) - см. рис. 3. При их отсутствии заменяют преобразователь N3501.

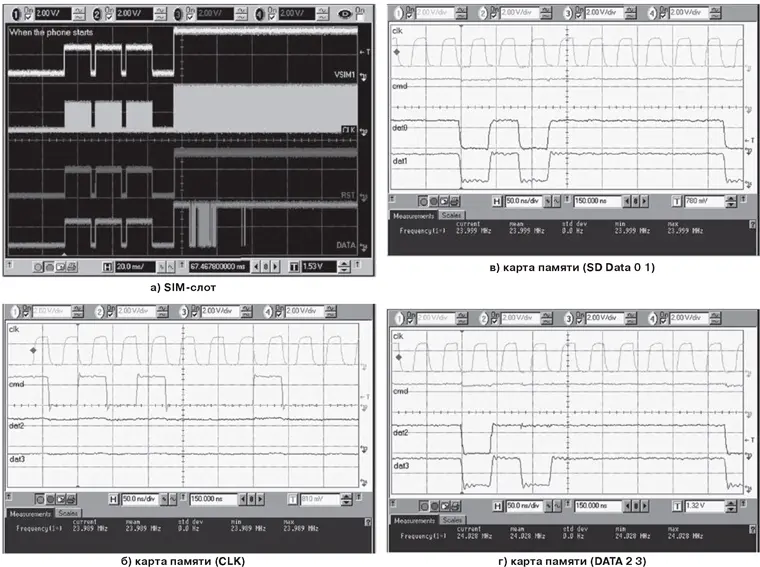

Осциллограммы Nokia N73

Рис. 3. Осциллограммы Nokia N73

4. Проверяют наличие сигналов CLK (24 МГц в режиме обмена данными, 400 кГц - при инициализации), CMD, DAT0 на SD-слоте. При их отсутствии заменяют фильтр Z5200.

5. Заменяют плату клавиатуры в сборе с SD-слотом. Если это не дает эффекта, выполняют проверку по методике раздела "Телефон не включается".

Нет изображения на дисплее, хотя модуль дисплея исправен

Проверяют резистор R7780, конденсаторы C4403, C4404 и разъем X6507. Проверяют основные элементы по методике устранения неисправности раздела "Телефон не включается", начиная с п. 11.

Нет изображения на дисплее

1. Проверяют состояние интерфейсного разъема дисплейного модуля.

2. Устанавливают заведомо исправный модуль дисплея.

3. Используя Phoenix, включают подсветку дисплея.

4. При отсутствии подсветки дисплея переходят к методике устранения данной неисправности.

5. Проверяют наличие напряжений VAUX (2,8 В на конденсаторе С4430) и VIO (1,8 В, на С4404). При их отсутствии выполняют проверку по методике раздела "Телефон не включается".

6. Заменяют интерфейсный разъем дисплея X6507.

Нет подсветки дисплея/клавиатуры

1. Используя Phoenix, устанавливают значение параметра ALS=OFF и принудительно включают подсветку дисплея и клавиатуры. Если подсветка клавиатуры появилась, а подсветка дисплея - нет, проверяют работоспособность модуля дисплея и его контроллера. Если подсветки нет, переходят к методике устранения неисправностей схем управления светодиодами подсветки (см. ниже).

2. Если после выключения ALS (=OFF) подсветка дисплея появилась, заменяют транзистор V6501.

3. C помощью Phoenix включают подсветку клавиатуры. Если при этом выключилась и подсветка дисплея, переходят к методике устранения неисправностей схем управления светодиодами подсветки (см. ниже).

4. С помощью Phoenix выключают подсветку дисплея. Если она не выключилась, переходят к методике устранения неисправностей схем управления светодиодами подсветки (см. ниже), а если выключилась - к методике устранения неисправностей системы автоматического управления яркостью дисплея (ALS).

Не работает система ALS

При неисправности фототранзистора (датчика освещенности) меняют его на другой фототранзистор того же типа. При замене фототранзистора калибровочные данные необходимо установить в значение по умолчанию ("1"). Перед проверкой системы ALS следует проверить работоспособность подсветки дисплея и клавиатуры. При калибровке системы автоматического управления яркостью дисплея под "темнотой" понимают освещенность менее 20 люкс, а под "офисом" - 100...2000 люкс.

1. Используя Phoenix, устанавливают ALS=ON и принудительно включают подсветку дисплея и клавиатуры.

2. Считывают с датчика значения освещенности при помещении телефона в "темноту" и "офис". Если освещенность определяется корректно, то переходят к методике устранения неисправностей схем управления светодиодами подсветки.

3. Считывают значение параметра LSTEMP. Если значение параметра корректно, а управление подсветкой работает некорректно, проверяют фототранзистор V6501 и конденсатор C4401. Если значение LSTEMP некорректно, проверяют резисторы R3 (на плате клавиатуры) и R4400. Если после замены этих элементов все равно считывается некорректное значение LSTEMP, проверяют контроллер N2200 (см. методику устранении неисправности "Телефон не включается"). При замене фототранзистора V6501 необходимо переопределить калибровочные значения.

Устранение неисправностей схем управления светодиодной подсветкой

1. Проверяют отсутствие замыканий между конденсатором C2304 и "землей".

2. Используя Phoenix, устанавливают ALS=OFF и принудительно включают подсветку дисплея и клавиатуры

3. На контрольной точке J7595 проверяют наличие тактового сигнала частотой 300 кГц.

4. Проверяют дроссель L2309, ИС контроллер N9002, резистор R2303 и конденсатор C2314.

5. Заменяют контроллер N2300.

Не работает клавиатура

Неисправности клавиатуры можно поделить на две группы. В первом случае не работают отдельные клавиши. Как правило, причиной являются механические проблемы - окисление или коррозия контактных площадок. Во втором случае не работают один или несколько рядов клавиш, а причина подобных неисправностей чаще всего кроется в контроллере клавиатуры или в соединительных цепях.

1. Заменяют плату клавиатуры на заведомо исправную.

2. Проверяют фильтр Z4400.

3. Проверяют основные элементы по методике устранения неисправности в разделе "Телефон не включается", начиная с п.11.

Нет реакции на открытие "шторки" камеры

1. Устанавливают заведомо исправную крышку аккумуляторного отсека;

2. На резисторе R4410 проверяют наличие напряжения VIO (1,8 В), а также факт изменении напряжения на резисторах R4410 и R7743 при замыкании-размыкании контактов "шторки" камеры. При отсутствии напряжения VIO, но при наличии реакции на замыкание/размыкание контактов проверяют основные элементы по методике устранения неисправности "Телефон не включается";

3. Проверяют резисторы R4410, R7743, R7732 и дроссель L7607.

Не работает разговорный динамик

1. Используя Phoenix, устанавливают параметр Audio routing в режим Ext_in_HP_out и, при необходимости, прописывают соответствующие аудиопути.

2. Проверяют работоспособность динамика и очищают его контактные площадки.

3. Используя тест "Loop test" (в Phoenix) проверяют соответствие напряжений на контактных площадках динамика с указанными в описании теста. При выявлении несоответствий заменяют контроллер N2200. Если это не помогает, то причиной может быть процессор RAP

Не работает микрофон

1. Используя Phoenix, устанавливают параметр Audio routing в режим Ext_in_HP_out и, при необходимости, прописывают соответствующие аудиопути.

2. Проверяют работоспособность микрофона и очищают его контактные площадки.

3. Проверяют наличие напряжения 2,1 В на микрофоне В2202. Если оно равно нулю, заменяют контроллер N2200. Если замена N2200 не дала эффекта, причина может быть во вспомогательном процессоре D2800.

4. Используя тест "Loop test" в Phoenix, проверяют соответствие напряжений на контактных площадках микрофона с указанными в описании теста. При выявлении несоответствий - меняют контроллер N2200. Если это не помогает - причина может быть во вспомогательном процессоре телефона.

Резюме

В силу ограниченности объема в рамках данной статьи были рассмотрены лишь некоторые типовые методики, связанные с восстановлением работоспособности мобильного телефона "Nokia N73". Другие темы, логически связанные с изложенным материалом, например программа Phoenix, являющаяся универсальным средством для работы с телефонами компании Nokia, будут рассмотрены в отдельной статье.

Литература и интернет-источники

1. Схемы смартфона "Nokia N73". "Ремонт и сервис". - № 8, 2009, вкладка.

2. Nokia Pop-port // Интернет-портал pinouts.ru - http://pinouts.ru/CellularPhones-Nokia/nokia_pop.shtml.

Автор: Антон Печеровый (г. Орел)

Источник: Ремонт и сервис


Дата публикации: 24.01.2016

Рекомендуем к данному материалу ...


Мнения читателей

Нет комментариев. Ваш комментарий будет первый.


Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:












RadioRadar.net - datasheet, service manuals, схемы, электроника, компоненты, semiconductor,САПР, CAD, electronics
