Ремонт смартфона Nokia X6-00 (часть 1)



В статье рассматриваются вопросы, связанные с устранением типовых аппаратных неисправностей мобильного телефона Nokia X6-00. Общие подходы к устранению некоторых неисправностей могут быть полезны и при ремонте других мобильных телефонов NOKIA, собранных на платформе BB5.

Технические и потребительские характеристики

Мобильный телефон Nokia X6-00 относится к модельному ряду 2009 года. На момент своего появления в продаже он позиционировался как мультимедийное решение. Основным отличием от популярного в тот момент смартфона Nokia 5800 было использование емкостной сенсорной панели, больший объем встроенной памяти (8, 16 или 32 Гб, в зависимости от версии), 5 Мп камера, а также визуально заметная разница в дизайне. Основные технические характеристики аппарата приведены в таблице 1.

Таблица 1. Основные технические характеристики Nokia X6-00

Параметр

Значение

Кодовое имя

RM-551, RM-552, RM-559

Размеры, вес

111x51x13,8 мм, 122 г

Программная платформа

Nokia Series 60 5th Edition (Symbian 9.4)

Память

8/16/32 Гб

Диагональ дисплея

3,2 дюйма

Разрешение дисплея

360x640 пикселов

Поддерживаемые сети сотовой связи

GSM 850/900/1800/1900, WCDMA 850/950/2100 (зависит от версии устройства)

Основные функции

Камера 5 Мп с автофокусом и вспышкой, фронтальная камера для видеовызовов, Bluetooth, GPRS/EDGE/3G, FM-радио, Wi-Fi b/g, A-GPS

Аккумулятор

Li-Ion, марка BL-5J, емкость 1320 мА·ч

Иногда на рынке встречаются аппараты китайского производства, внешне почти полностью копирующие дизайн Nokia X6-00. Часть подделок внешне практически неотличимы от оригинала за счет использования корпусных элементов, полностью аналогичных оригиналу. Без разборки устройства выявить подделку можно по внешнему виду глазка камеры (в подделках установлены дешевые модули камер с крошечной оптикой), а также по пользовательскому интерфейсу программного обеспечения (ПО). После разборки выявить подделку легче - чаще всего основой аппаратной платформы подделок под Nokia X6-00 являются наборы логики компании MediaTek Inc.

Разборка телефона

Разборка телефона

Рис. 1. Разборка телефона

Для разборки Nokia X6-00 понадобятся следующие инструменты:

1. Пинцет с загнутыми губками.

2. Отвертка с профилем TorxPlus №5.

3. Крестовая отвертка.

4. Приспособление SS-93, представляющее собой лопатку из мягкого пластика. При его отсутствии можно воспользоваться "шпателем" из набора детского пластилина.

5. Пластинка из мягкого пластика толщиной примерно 0,5 мм (SRT-6). При ее отсутствии можно воспользоваться старой SIM-картой или любой другой подходящей по толщине пластиной, изготовленной из мягкого пластика.

6. Приспособление SS-195 либо, при его отсутствии, плоский пластмассовый шпатель шириной 30...35 мм.

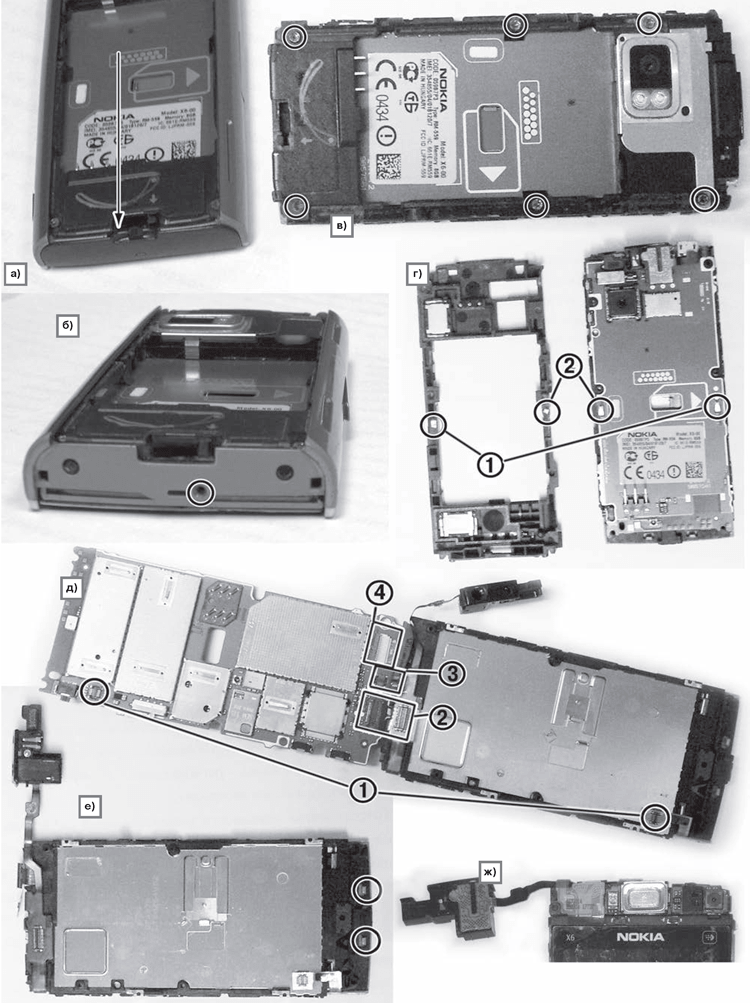

Разборку Nokia X6-00 выполняют в следующем порядке (рис. 1):

1. Выключают телефон, снимают заднюю крышку, вынимают аккумулятор, SIM-карту и карту памяти.

2. Снимают декоративную заглушку, находящуюся в нижней части телефона. К корпусу устройства она прикреплена за счет двухстороннего скотча (рис. 1а).

3. Откручивают шуруп, удерживающий декоративную панель задней части корпуса (рис. 1б).

4. Перевернув телефон дисплеем вниз, аккуратно снимают декоративную накладку задней части корпуса, поднимая ее вверх (начиная с нижней части устройства).

5. Откручивают 6 саморезов, удерживающих внутреннюю часть задней панели устройства, где размещены полифонические динамики, и снимают ее (рис. 1в, г). При выполнении операции следует проявлять осторожность, чтобы не повредить гибкий печатный проводник, расположенный в гнезде для подключения гарнитуры.

6. Аккуратно приподнимают плату и отсоединяют разъемы подключения клавиатуры (1 на рис. 1д).

7. Поднимают плату и отсоединяют разъемы шлейфа телефона, содержащего разъем для подключения гарнитуры (2 на рис. 1д), сенсорной панели (3) и дисплея (4). При необходимости выполнения ремонта платы телефона дальнейшая разборка телефона не требуется.

8. Для снятия накладки клавиатуры (например, с целью замены шлейфа клавиатуры или при замене корпуса телефона) выводят из зацепления фиксаторы, находящиеся с внутренней стороны рамки дисплея (рис. 1е).

9. Для замены шлейфа с разъемом для подключения гарнитуры, фронтальной камеры и других элементов снимают декоративную панель, разговорный динамик, а затем отклеивают этот шлейф от пластикового каркаса средней части телефона (рис. 1ж).

10. При необходимости замены дисплея выводят из зацепления защелки, удерживающие сенсорную панель, и снимают ее. Если нет уверенности в том, что дисплей неисправен,при демонтаже не следует его изгибать (он приклеен к средней части аппарата на двухсторонний скотч).

Сборка устройства осуществляется в обратном порядке. При подключении разъемов клавиатуры и сенсорной панели (после установки на место платы телефона они находятся с внутренней стороны) не следует использовать острые предметы, так как при этом можно повредить соответствующие шлейфы.

Обобщенная методика поиска неисправностей

Для ремонта телефона потребуются его принципиальная и электромонтажная схемы, которые приведены в архиве здесь и на рис. 3 (см. вторую часть статьи).

Телефон не включается

Подключают телефон к блоку питания (БП) с выходным напряжением 4,2 В и измеряют потребляемый ток. Для исправного телефона потребление в выключенном состоянии не должно превышать 3 мА. Если потребление равно нулю, то проверяют качество пайки контактов подключения аккумуляторной батареи (АКБ) к плате телефона, для чего измеряют сопротивление между контактом "+" и конденсаторами С2072-С2076, а также между "землей" (GND) и резистором R2300. Также см. методику проверки цепей питания, приведенную в разделе "Алгоритмы проверки цепей и типовые неисправности".

Повышенное потребление (не более 30...40 мА) может свидетельствовать о наличии окислов, создающих паразитные электрические цепи, а более высокое потребление - о неисправности элементов телефона.

Если телефон не включается, проверяют исправность клавиши включения питания, для чего подключают телефон к БП и проверяют увеличение потребляемого тока до 70...100 мА при нажатии на клавишу включения. Аккумуляторы телефонов NOKIA оснащаются 3-контактным разъемом, расположение и назначение контактов которого приведено в таблице 2. В процессе ремонта телефона Nokia X6-00 питание на устройство следует подавать либо от исправного аккумулятора, либо от источника питания, имитирующего аккумулятор BL-5J.

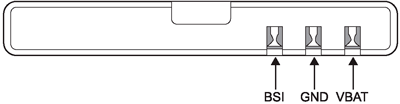

Таблица 2. Назначение контактов аккумуляторной батареи BL-5J

Контакт

Обозначение

Описание

1

BSI

Индикатор состояния батареи (Battery Size Indicator)

2

GND

Общий

3

VBAT

Выходное напряжение аккумулятора

Контакт BSI служит для косвенного определения емкости аккумуляторной батареи и контроля за ее температурным режимом. Технически этот контакт представляет собой среднюю точку резистивного делителя напряжения, включенного между контактами GND и VBAT. В телефоне Nokia X6-00 контакт BSI непосредственно соединен с выводом L11 контроллера питания N2200. Неисправность линии BSI может проявляться в двух вариантах:

- телефон не включается, но при нажатии на клавишу включения все равно будет наблюдаться кратковременное увеличение потребляемого тока;

- телефон включается, однако загрузки операционной системы (ОС) не происходит, а на дисплее устройства появляется сообщение об ошибке самотестирования.

Конечно, причиной неисправности могут быть и другие элементы телефона, но, перед тем как переходить к их диагностике, следует проверить качество пайки контакта BSI, измерив переходное сопротивление между ним и конденсатором C2074 (15 пФ, второй вывод C2074 подключен к "земле").

Если телефон не включается и кнопка включения исправна, подключают выключенный телефон к ПК и нажимают клавишу включения. При этом приблизительно на 3 секунды в диспетчере задач ОС Windows появятся устройства "Nokia USB Flashing Generic" и "Nokia USB Flashing Parent", с которыми работает сервисное ПО.

Если при подключении к ПК отображается сообщение "USB-устройство не опознано", проверяют исправность USB-интерфейса: разъема X3300, фильтра Z3301 (COMMON MODE FILTER 10V 0A1 0405), защитного элемента Z3300, дросселя L3300 (120 Ом/100 МГц), варистора R3303, конденсатора С3305 (2,2 мкФ) и резистора R3302 (1 кОм). При подозрении на неисправность Z3300 и R3303 на время проверки эти элементы отпаивают от платы. Также см. методику проверки исправности USB-интерфейса, приведенную в разделе "Типовые неисправности".

В случае если ПК корректно опознает телефон, выполняют обновление ПО последнего. Если процесс программирования выполняется нормально (сообщение "programming 100% complete"), а сбои возникают на завершающем этапе обновления ПО (примерно на 80%), проверяют исправность цепи BSI, а также элементов, отвечающих за перевод телефона в режимы "Local Mode" и "Test Mode". Частой причиной подобной неисправности может быть выход из строя фильтрующих конденсаторов С2072-С2076. Процедура обновления ПО подробно описана в [1]. Также см. методику поиска сбоев при программировании Flash-памяти, приведенную в разделе "Типовые неисправности".

Если телефон не реагирует на нажатие клавиши включения, проверяют цепи управления питанием устройства и кнопки включения S2504 (подключена к выводу D9 N2200).

Затем проверяют наличие основных напряжений питания элементов телефона (таблица 3). Также см. методику проверки цепей управления питанием, приведенную в параграфе "Алгоритмы проверки цепей и типовые неисправности".

Таблица 3. Основные питающие напряжения Nokia X6-00 и их потребители

Напряжение

Преобразователь

Источник

Номинальное значение,В

Элемент

Наличие в режиме Sleep (дежурный)

Наличие в режиме Idle (бездействие)

Основной потребитель

Примечание

VIO_V

AVILMAS (N2200)

VBAT1

1,82

C2215/1

Да

Да

Цепи ввода- вывода

-

VSIM1

VBAT3

1,8 / 3,0

C2220/2

Да

Да

SIM-карта

-

VSIM2

VBAT3

1,8 / 3,0

C2220/1

Да

Да

Микрофон

-

VAUX

VBAT5

2,78

C2215/2

Да

Да

Акселерометр,

датчик

приближения,

дисплей

-

VR1

VBAT4

2,5

C2213/2

Нет

Да

Генераторы тактовых частот

-

VRFC

1,8

C2213/1

Нет

Нет

Обвязка

процессора

-

VRCP1

VBATCP

4,75

C2222

Нет

Нет

Питание

элементов

радиотракта

Присутствует, когда активен радиотракт

VOUT

BETTY (N2300)

VBAT6

2,5

C2312/1

Да

Да

ALS,аудиотракт

-

VDAC

Stereocodec (N2121)

VBAT

3,0

C2121

-

-

Стереодекодер

(N2120)

-

VCAM_2V8

BH28SA2WGUT (N1404)

-

2,8

C1408/2

Нет

Нет

Питание модуля камеры

В режиме ожидания отсутствует

VCAM_1V8

LM3677TLX- 1.82_NOPB (N1402)

VBAT

1,8

C1406

Нет

Нет

Питание HWA, модуля камеры, ИС управления вспышкой

В режиме ожидания отсутствует

VCAM_1V3

LP5952TLX-1.3 (N1403)

LM3677

1,3

C1407

Нет

Нет

Питание ядра HWA

-

VIO

FAN5350UC-1.82V (N2201)

VBAT

1,8

C2236,

L2206

Да

Да

Периферийные цепи

-

LEDOUT

TK65604AB (N2301)

VBAT

14,0

C2441,

L2444

Нет

-

Подсветка дисплея

Только при включенной подсветке

LED HOME LED END LED SEND

LP5521TMX NOPB (N2420)

VBAT

-

L2505

L2503

L2504

Нет

-

Подсветка клавиш передней панели

Только при включенной подсветке

Тестируют телефон с помощью программы Phoenix, для чего запускают самотестирование ("selftests") телефона в режиме "Local mode" и "Test Mode". Расшифровка результатов самотестирования приведена в таблице 4.

Таблица 4. Возможные сбои при самотестировании телефона

Пункты "selftests", вызвавшие сбои (test failure)

Рекомендации по устранению неисправности

ST_MAIN_LCD_IF_TEST

См. "Неисправности дисплея"

ST_CURRENT_CONS_TEST

См. "Проверка цепей управления питанием"

ST_EAR_DATA_LOOP_TEST

Неисправность аудиотракта

ST SIM CLK LOOP TEST, ST_SIM_IO_CTRL_LOOP_TEST

См. "Неисправности SIM-слота"

ST LPRF IF TEST, ST LPRF AUDIO LINES TEST, ST_BT_WAKEUP_TEST

Неисправности модуля Bluetooth

ST CAMERA IF TEST, ST_CAMERA_AUTOFOCUS_TEST

Неисправность основного модуля камеры или соответствующих цепей управления

ST_SEC_CAMERA_IF

Неисправность модуля фронтальной камеры или соответствующих цепей управления

ST_VIBRA_TEST

Неисправность цепей вибромотора

ST_WLAN_TEST

Неисправность модуля Wi-Fi

ST_ACCEL_IF_TEST

См. "Неисправности акселерометра"

ST_AMB_LIGHT_SENSOR_TESTS

Неисправность датчика освещенности

Тестирование телефона выполняют в следующем порядке:

1. Подключают телефон к ПК.

2. Запускают Phoenix и подключают телефон в "Test Mode" или "Local mode", выбрав соответствующий пункт в выпадающем списке "Operating mode" основного диалогового окна Phoenix.

3. В пункте "Testing" главного меню Phoenix выбирают пункт "Self tests", после чего в выведенном на дисплей диалоговом окне отмечают флажками нужные тесты (рис. 2).

4. Нажимают кнопку "Start" и ожидают окончания тестирования. Сообщение "Passed" в столбце "Results" напротив соответствующего пункта списка тестов говорит об успешном прохождении теста, а "Failed" - о сбоях.

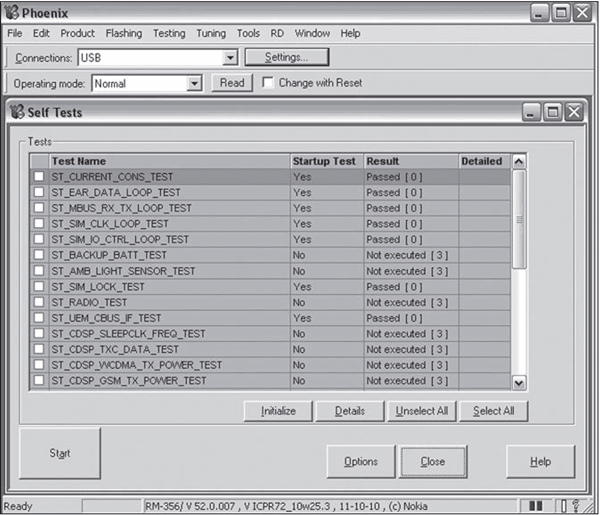

Диалоговое окно Self Tests

Рис. 2. Диалоговое окно Self Tests

Дальнейшие действия определяются проявлением неисправности телефона и результатами самотестирования.

Продолжение следует

Литература и интернет-источники:

1. Антон Печеровый. Инженерное программирование сотовых телефонов NOKIA семейства BB5. Ремонт & Сервис, № 9, 2011.

Автор: Антон Печеровый (г. Орел)

Источник: Ремонт и сервис
