Ремонт смартфона TeXeT TM-4677 (Innos i6)


В статье рассмотрены вопросы, связанные с ремонтом смартфона TeXeT TM-4677. В ней описывается методика разборки аппарата, некоторые вопросы аппаратного ремонта, а также операции, связанные с его инженерным программированием.



Основные технические характеристики

Аппаратная платформа устройства построена на базе двухъядерного процессора Qualcomm MSM8225, дополненного качественным IPS-дисплеем с диагональю 4,5 дюйма и разрешением qHD (540 х 960 точек).

Необходимо отметить, что сама торговая марка TeXeT принадлежит компании "Электронные системы Алкотел". Реальным производителем этого смартфона является китайская компания JSR Technology Co, выпускающая смартфоны и другую электронику в рамках ODM-контрактов. В Китае этот смартфон имеет название "Innos i6". Основные технические характеристики "TeXeT TM-4677" приведены в таблице 1.

Таблица 1. Основные технические характеристики TeXeT TM-4677

Параметр

Значение

Кодовое имя

Innos i6

Размеры, вес

131 х 66,9 х 8,8 мм, 139 г

Программная платформа

Android 4.0

Процессор

Qualcomm MSM8225, 1,2 ГГц

Память

768 Мб ОЗУ, 4 Гб встроенной памяти, слот microSD

Диагональ дисплея

4,5 дюйма

Разрешение дисплея

540 х 960 точек

Поддерживаемые сети сотовой связи

GSM 900/1800/1900, WCDMA 2100MHz

Основные функции

Bluetooth, USB, Wi-Fi, GPS, два SIM-слота, камеры: 8,0 Мп (тыловая) и 2 Мп (фронтальная)

Аккумулятор

1800 мА·ч, автономность: до 11 часов в режиме разговора, до 360 часов в режиме ожидания



Порядок разборки устройства

Для разборки смартфона TeXeT TM-4677 понадобятся следующие инструменты:

1. Крестовая отвертка подходящего размера.

2. Приспособление SS-93 (лопатка из мягкого пластика). При его отсутствии можно воспользоваться "шпателем" из набора детского пластилина.

3. Приспособление SRT-6 (пластинка из мягкого пластика толщиной примерно 0,5 мм). При ее отсутствии можно воспользоваться старой SIM-картой или любой другой подходящей по толщине пластиной, изготовленной из мягкого пластика.

4. Пинцет с загнутыми губками.

Разборку "TeXeT TM-4677" выполняют в следующем порядке:

1. Выключают телефон, снимают крышку аккумуляторного отсека, вынимают SIM-карты и карту памяти.

2. Выкручивают 8 винтов, фиксирующих заднюю часть корпуса (рис. 1а).

3. С помощью приспособления SRT-6 поддевают переднюю панель и снимают ее, выведя из зацепления с защелками задней части корпуса. При выполнении операции проявляют осторожность, чтобы не повредить корпусные элементы (рис. 1б, в).

4. Отсоединяют коаксиальный кабель, соединяющий основную плату смартфона с GSM-антенной (рис. 1г).

5. Отсоединят от основной платы смартфона разъемы дисплея. фронтальной камеры и сенсорной панели (рис. 1д, е, ж).

6. Снимают основную плату телефона.

7. Снимают тыловую камеру. Обращают внимание, что шлейф камеры приклеен к тыльной стороне передней панели устройства, поэтому при снятии тыловой камеры проявляют осторожность (рис. 1з).

8. Снимают разговорный динамик.

9. Аккуратно отклеивают от тыльной стороны передней панели смартфона гибкую печатную плату, содержащую вибромотор, микрофон и ряд других компонентов (рис. 1и, к, л, м).

Разборка телефона

Рис. 1. Разборка телефона



Модуль дисплея в рассматриваемой модели смартфона меняется в сборе с сенсорной панелью.

Сборку смартфона выполняют в обратном порядке. При сборке клеевую основу, фиксирующую ряд компонентов, следует заменить на новую.



Основные компоненты TeXeT TM-4677

Сведения об основных элементах TeXeT TM-4677 приведены в таблице 2.

Таблица 2. Основные компоненты TeXeT TM-4677

Позиция на рис. 2

Позиционное обозначение на электрической схеме

Описание

1

E3201

Контакты антенны Bluetooth и Wi-Fi

2

U15

Акселерометр (G-Sensor)

3

J4

Разъем для подключения фронтальной камеры

4

J8

Микрофон системы шумоподавления

5

E7

Контакты антенны CDMA (в китайской версии смартфона поддерживающей GSM+CDMA)

6

E2

Контакты GPS-антенны

7

D62

GPS-модуль

8

J3

Разъем сенсорной панели

9

TP16...TP21

SIM-слот 2

10

J2101

Разъем для подключения внешней антенны

11

U46

M-Sensor

12

J2

SIM-слот 1 (в китайской версии - для CDMA-сетей)

13

J3

Разъем для подключения аккумулятора

14

J7

Слот microSD

15

J1

Разъем подключения дисплея

16

D2

Контроллер светодиодного индикатора

17

U1001

Контроллер питания

18

J11

Разъем USB

19

U1

Контроллер подсветки дисплея

20

J12

Разъем для подключения гарнитуры

21

U3

Контроллер Wi-Fi

22

U2902

Wi-Fi / Bluetooth RF Switch

23

U3101

Контроллер Bluetooth

24

U10

ИС Flash-памяти

25

J6

Разъем для подключения гибкой печатной платы

26

U0401

Центральный процессор

27

U2701

Приемно-передающий тракт GSM-сети

28

S2

Радиомодуль, усилитель GSM-сигнала

29

U2401

Усилитель Band 1 сигнала CDMA (в китайской версии)

30

U2501

Усилитель Band 0 сигнала CDMA (в китайской версии)

31

U2901

Приемно-передающий тракт CDMA-сети

32

U9

Разъем тыловой камеры



Расположение компонентов на основной плате смартфона TeXeT TM-4677 (вид сверху)

а)

Расположение компонентов на основной плате смартфона TeXeT TM-4677 (вид снизу)

б)

Рис. 2. Расположение компонентов (см. табл. 2) на основной плате смартфона TeXeT TM-4677: а) вид сверху, б) вид снизу



Тестирование смартфона

При проверке исправности компонентов смартфона "TeXeT TM-4677" можно использовать сервисный режим, для доступа к которому устанавливают в смартфон обе SIM-карты и карту памяти, после чего вызывают стандартную программу для набора телефонных номеров и вводят код "*#01*#". При этом на экран будет выведено меню, с помощью которого можно проверить приведенный в таблице 3 перечень позиций.

Таблица 3. Структура сервисного меню TeXeT TM-4677

Позиция

Проверяемый компонент

Примечание

1

Трехцветный светодиодный индикатор событий

Индикатор 3-цветный: красный, зеленый, голубой

2

Диоды светодиодной вспышки

Проверка производится в три этапа:

- оба светодиода включаются на максимальную яркость;

- светодиоды активируются последовательно;

- светодиоды включаются на стандартную яркость

3

SIM-слот 1, SIM-слот 2

Тест выполняется автоматически. При успешном выполнении на экране отображается символ "V" (галочка), при неуспешном - "х"

4

Сенсорная панель

При выполнении теста понадобится коснуться определенных точек экрана. После касания всех точек будет выполнен автоматический возврат в основное меню

5

Клавиши регулировки громкости, сенсорные кнопки передней панели

Проверка выполняется в следующем порядке: "Меню" - "Домой" - "Увеличение громкости" - "Уменьшение громкости" - "Назад". При успешном выполнении проверки производится автоматический возврат в основное меню проверки

6

Подсветка сенсорной панели

Включается подсветка сенсорной панели. Если она загорелась, необходимо нажать "Yes", а если нет - "No"

7

Тыловая (основная) камера, фронтальная камера

После запуска теста нажимают на иконку захвата изображения. При успешной фотосъемке оценивают исправность модуля камеры визуально по качеству фото

8

Дисплей смартфона

Проверяется отображение всех цветов (черный, белый, красный, зеленый, синий). Оценка исправности экрана выполняется визуально

9

Вибромотор

При запуске текста активируется вибромотор смартфона. Оценка исправности выполняется по наличию вибрации

10

Датчик приближения

Для выполнения проверки необходимо закрыть чем-либо непрозрачным верхнюю часть передней панели более чем на 2 с. При успешном выполнении теста на экране будет отображен символ "V"

11

Акселерометр (GSensor)

Тест выполняется автоматически. При успешном выполнении на экране отображается "V", при неуспешном - "х"

12

Датчик освещенности

При освещении смартфона ярким источником света экран становится ярче, при снижении освещенности - темнее

13

Слот для карт microSD

Тест выполняется автоматически. При успешном выполнении на экране отображается символ "V", при неуспешном - "х". Перед выполнением теста в смартфон следует установить заведомо исправную карту памяти

14

Модуль Bluetooth

Для выполнения проверки понадобится еще один телефон/смартфон с исправным Bluetooth- модулем, находящийся на расстоянии менее 5 метров от проверяемого устройства

15

Модуль Wi-Fi

Тест выполняется автоматически. При успешном выполнении на экране отображается "V", при неуспешном - "х". Для выполнения теста необходим исправный Wi-Fi роутер

16

Микрофон, разговорный динамик

После нажатия на кнопку "Запись" в микрофон смартфона произносят любую фразу. После окончания записи ее можно прослушать через динамик смартфона, оценив качество (шум, искажения), чувствительность микрофона, громкость динамика

17

Интерфейс для подключения проводной гарнитуры

К смартфону подключают заведомо исправную проводную гарнитуру. Тест выполняется аналогично проверке микрофона и динамика

18

FM-радио

К телефону подключают проводную гарнитуру, а затем нажимают кнопку "Search". Чувствительность FM-приемника оценивают по количеству найденных радиостанций (сравнивают с другими смартфонами, оказавшимися в аналогичных условиях) и качеству звучания (шум, искажения)

19

Полифонический динамик

После нажатия кнопки запуска воспроизведения через полифонический динамик будет воспроизведен тестовый звук. Исправность полифонического динамика оценивают по качеству звучания (наличие звука, искажения)

20

GPS

Тест выполняется автоматически. При успешном выполнении на экране отображается символ "V", при неуспешном - "х". Тест следует выполнять на открытой местности

21

Аккумулятор

Подключают к смартфону зарядное устройство, далее тест выполняется автоматически. При успешном выполнении на экране отображается символ "V", при неуспешном - "х"

22

Информация о системе

На экран выводится информация о версии ПО смартфона и ряд других сведений



Обновление/восстановление программного обеспечения

Для выполнения работ, связанных с программным ремонтом смартфонов TeXeT, понадобится карта памяти microSD (рекомендуемый объем 2, 4 или 8 Гб, класс не ниже 4). Перед выполнением операции необходимо полностью зарядить аккумулятор мобильного устройства.

Операцию выполняют в следующем порядке:

1. Удаляют всю находящуюся на карте памяти информацию (рекомендуется).

2. Копируют в корневой каталог карты памяти файл, содержащий образ программного обеспечения (ПО), которое должно быть загружено в смартфон. Обращают внимание, смартфон "TeXeT TM-4677" выпускается в двух модификациях, отличающихся используемым ПО. Выбирают подходящую версию ПО на основании серийного номера (SN), указанного на наклейке под аккумуляторным отсеком мобильного устройства: для смартфонов с SN 1319xxxxxx используется отдельная версия ПО, его можно загрузить с официального сайта [3]. После этого устанавливают в смартфон карту памяти.

3. Одновременно нажимают клавиши включения смартфона (1 на рис. 3) и увеличения громкости (2 на рис. 3), удерживая их до загрузки смартфона в режиме "Recovery". Для навигации в режиме "Recovery" используют клавишу регулировки громкости: увеличение громкости - переход к предыдущему пункту (вверх), уменьшение - к следующему пункту (вниз). Для активации выбранного пункта меню служит клавиша включения/выключения смартфона.

4. Выполняют очистку кеша операционной системы, для чего в режиме "Recovery" выбирают пункт "Wipe cache partition" и ожидают окончания операции.

5. Выполняют сброс к заводским настройкам, для чего в режиме "Recovery" выбирают пункт "Wipe data/factory reset", подтверждают выполнение и ожидают окончания операции (о чем свидетельствует сообщение "Data wipe complete").

6. В режиме "Recovery" входят в пункт "Apply update from external storage", выбирают файл, содержащий образ программного обеспечения устройства и подтверждают выполнение операции коротким нажатием клавиши включения.

7. Ожидают окончания программирования Flash-памяти и перезагрузки смартфона (при этом на его дисплее появится сообщение "Выберите язык").

8. Перезагружают смартфон в режиме "Recovery" и выполняют сброс к заводским настройкам (см. п. 6). Выполнение этой операции необходимо для повышения стабильности работы загруженной в смартфон версии программного обеспечения за счет удаления остаточных файлов и настроек, оставшихся от предыдущей версии ПО.

9. Перезагружают смартфон, для чего выбирают пункт "reboot system now".

10. Выполняют начальную настройку ОС Android, следуя выводимым на дисплей инструкциям.

Основные управляющие элементы смартфона TeXeT TM-4677

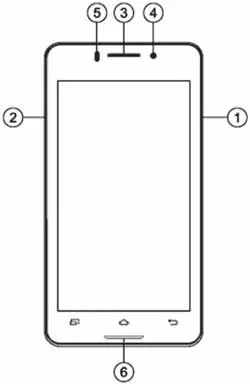

Рис. 3. Основные управляющие элементы смартфона TeXeT TM-4677: 1 - клавиша включения/выключения, 2 - клавиша регулировки громкости, 3 - разговорный динамик, 4 - фронтальная камера, 5 - датчик приближения, 6 - светодиодный индикатор



Также переустановку ОС можно выполнить через меню смартфона. Однако эта возможность присутствует не во всех версиях ПО смартфона. Операция выполняется в следующем порядке:

1. Копируют в корневой каталог карты памяти файл, содержащий образ ПО, которое должно быть загружено в смартфон (см. п. 2 методики обновления ПО смартфона через Recovery). Устанавливают карту памяти в смартфон.

2. Включают смартфон, дожидаются загрузки ОС, после чего в меню смартфона выбирают пункт "Настройки" - "Информация о телефоне" - "Обновление системы".

3. В выведенном на экран диалоговом окне выбирают пункт "Местные обновления".

4. Выбирают файл, загруженный на карту памяти при выполнении шага 2.

5. Отвечают утвердительно ("ОК") на запрос о перезагрузке смартфона.

6. Смартфон перезагрузится в режиме "Recovery", после чего автоматически будет запущен процесс его прошивки.

7. После повторной перезагрузки на запрос о настройке ОС Android отвечают "Пропустить".

8. В меню "Настойки" входят в подменю "Восстановление и сброс", где выбирают пункт "Сброс настроек".

9. Нажимают кнопку "Сбросить настройки телефона".

10. Подтверждают выполнение операции, нажав кнопку "Стереть все".

11. Ожидают окончания процесса очистки смартфона и его перезагрузки.



Типовые неисправности

Рассмотрение типовых неисправностей будет производиться в форме пошаговых инструкций, в которых переход к каждому следующему шагу осуществляется лишь при отсутствии положительных результатов на предыдущем. При обнаружении на любом из шагов неисправных элементов их заменяют, после чего проверяют работоспособность устройства и, если неисправность не устранена, переходят к следующему шагу. Для ремонта телефона потребуются его электромонтажная схема - она приведена на вкладке. В ряде случаев вместо замены соответствующих ИМС достаточным может оказаться их демонтаж с последующей установкой, так как причины неработоспособности телефона могут заключаться в дефектах пайки.

Перед началом ремонтных операций по изложенным ниже методикам производят визуальный осмотр платы телефона (желательно под микроскопом) на предмет механических повреждений, отсутствующих/поврежденных элементов, а также следов воздействия жидкости. При обнаружении подобных дефектов их следует устранить (удалить окислы, заменить поврежденные элементы, восстановить печатные проводники).



Смартфон не включается

Исходное состояние: при нажатии на клавишу включения смартфон не включается (не загружается операционная система).

В смартфоне "TeXeT TM-4677" используется аккумулятор с 3-контактным разъемом, где средний контакт (VBATT_TEMP) используется для контроля состояния аккумулятора. Системой электропитания всего устройства управляет ИМС U1001 (PM8029-140WLNSP). Перед выполнением диагностики системы электропитания смартфона, следует установить в аппарат заведомо исправный и полностью заряженный аккумулятор. Также стоит проверить величину потребляемого тока. В выключенном состоянии потребление "TeXeT TM-4677" не должно превышать 1 мА, а при загрузке ОС - 300...400 мА. Необходимо иметь в виду, что "TeXeT TM-4677" и другие смартфоны на базе аппаратной платформы Qualcomm MSM8225 при питании от внешнего источника (не имитирующего штатный аккумулятор) включаются, но ОС не загружается и смартфон находится в режиме циклической перезагрузки.

При нажатии на кнопку включения и отсутствии реакции аппарата (увеличения потребления тока от аккумулятора) проверяют цепи и исправность кнопки J1805. Проверку исправности можно выполнить на контрольной точке TP1806 (смартфон включается уровнем лог "0", подаваемым на контакты K11 и M10 ИМС U1001). Также проверяют варистор V1805 (AVL-5.5V-100PF) и резистор R1019 (0 Ом).

В случае если потребляемый ток превышает указанные выше значения, снимают печатную плату и внимательно осматривают ее на предмет окислов и поврежденных элементов. В случае если внешний блок питания переключается в режим защиты от короткого замыкания, проверяют аппарат при напряжении, меньшем номинала (рекомендуется 1.2 В). После обнаружения греющихся элементов по схеме телефона определяют, в каких цепях они находятся и снимают их с платы (допустимо для периферийных цепей - приемно-передающий тракт, модуль Bluetooth, цепи заряда и т.д.) либо меняют на заведомо исправные. Перед заменой ИМС также проверяют исправность ее внешних элементов.

Проверку цепей питания выполняют в следующем порядке:

1. Проверяют разъем подключения аккумулятора J3 (CONN-BATPAN25-03656-S103). Наличие электрического контакта между разъемом J3 и печатной платой телефона можно проверить в контрольных точках TP5 (общий, контакт 3 разъема J3), TP10 (VBAT, контакт 1 разъема J3) и на варис-торе R1020 (VBATT_TEMP, контакт 2 разъема J3).

2. Проверяют конденсаторы C7 (33 пФ), С8 (100 пФ), С49, С50 (22 мкФ), С1013 (0,1 мкФ), варистор R1020 (AVL-5.5V-100PF), резистор R1023 (100 кОм).

3. Проверяют линию VBATT_TEMP: резисторы R1023 (100 кОм), R122 (0 Ом), RT1, R7 (45,3 кОм), R1011 (140 кОм), конденсатор C1014 (0,1 мкФ).

4. Проверяют транзистор Q1001 (MOSFET-P-CJ2305-SOT23).

5. Проверяют наличие выходных напряжений формируемых U1001 (таблица 4). Обращают внимание на то, что часть напряжений присутствует лишь в определенных режимах (при активированной камере, вставленной SIM-карте и т.д.).

Таблица 4. Напряжения, формируемые ИМС U1001

Обозначение напряжения

Номинальное значение, максимальный ток

Элемент, на котором измеряют напряжение (номинал элемента)

VREG_S1_MS_C1

1,1 В, 1,2 А

С1114 (22 мкФ)

VREG_S2_MS_C2

1,1 В, 1,2 А

С1115 (22 мкФ)

VREG_S3

1,8 В, 800 мА

С1116 (22 мкФ)

VREG_S4_PMIC

2,1 В, 800 мА

С1117 (22 мкФ)

VREG_L7

2,6 В, 300 мА

С1120 (1 мкФ)

VREG_L1

2,1 В, 300 мА

C1121 (1 мкФ), R129, R130, R131 (0 Ом)

VREG_L2

2,1 В, 300 мА

C1122 (1 мкФ), R100, R101 (0 Ом)

VREG_L3

1,2 В, 150 мА

С1123 (1 мкФ)

VREG_L4

1,1 В, 150 мА

С1124 (1 мкФ)

VREG_L5

1,3 В, 150 мА

С1125 (1 мкФ)

VREG_L6

1,2 В, 150 мА

С1126 (1 мкФ)

VREG_L8

2,85 В, 50 мА

С1127 (1 мкФ)

VREG_L9

1,8 В, 150 мА

С1128 (1 мкФ)

VREG_L10

3,0 В, 150 мА

С1139 (1 мкФ)

VREG_L11

1,8 В, 50 мА

С1130 (1 мкФ)

VREG_L12

2,85 В, 300 мА

С1131 (1 мкФ)

VREG_L13

3,05 В, 300 мА

С1132 (1 мкФ)

VREG_L14

3,075 В, 150 мА

С1133 (1 мкФ)

VREG_L15

1,8/2,85 В, 150 мА

С1134 (1 мкФ)

VREG_L16

1,8 / 2,85 В, 150 мА

С1135 (1 мкФ)

VREG_L17

3,0 В, 300 мА

С1136 (1 мкФ)

VREG_L18

2,7 В, 150 мА

С1137 (1 мкФ)

VREG_L19

1,2 В, 150 мА

С1138 (2,2 мкФ)

В случае если потребляемый ток в норме, а телефон запускается (появляется изображение на дисплее), пытаются выполнить обновление ПО смартфона.



Нет изображения на дисплее

Исходное состояние: смартфон включается, но отсутствует изображение на дисплее. Модуль дисплея заменен на заведомо исправный.

Примечание.  Контроллер дисплея в "TeXeT TM-4677" интегрирован в центральный процессор (U0401).

1. Проверяют разъем подключения дисплея J1 (CONN-25PIN-AYF335135).

2. При отсутствии подсветки проверяют наличие напряжения между контактами 1 (LEDA) и 2 (LEDK) разъема J1. При его отсутствии: проверяют дроссели L1, L2 (180 Ом/100 МГц), резисторы R124, R125, R126 (0 Ом), наличие входного напряжения VPH_PWR на конденсаторе C3010 (4,7 мкФ), ИС U1 (APW7209) и ее внешние элементы. Напряжение VPH_PWR формируется из VBAT (напряжение аккумулятора) с помощью схемы на транзисторе Q1001 (MOSFET-P-CJ2305-SOT23).

3. Проверяют наличие напряжений питания дисплея: AVDD_3V2 (3,2 В) на конденсаторах С3 (0,1 мкФ), С4 (10 мкФ), LCD_1V8 (1,8 В) на конденсаторе C2 (2,2 мкФ).

4. При отсутствии напряжения AVDD_3V2 проверяют дроссель B7 (220 Ом/100 МГц), преобразователь U9 (RP100K331E-TR), а также наличие на конденсаторе C103 (1 мкФ) напряжения аккумулятора VBAT.

5. При отсутствии напряжения LCD_1V8 проверяют резистор R46 (0 Ом), конденсаторы С41, C42 (1 мкФ), а также преобразователь U8 (RP100K181D-TR).

6. Проверяют защитные элементы ESD1...ESD3, ESD12...ESD14.

7. Проверяют конденсаторы C2002...C2004 (2,2 пФ).



Не работает слот microSD

Исходное состояние: смартфон включается, но не определяет факт установки карты памяти в слот microSD или при работе с картой памяти возникают сбои. Карта памяти исправна.

1. Проверяют состояние слота для карт памяти T1.

2. На варисторе V4 проверяют наличие напряжения VREG_L13. При его отсутствии - проверяют варистор V4, конденсаторы C90 (0,1 мкФ), С91 (1 мкФ), а также резистор R67 (1 кОм).

3. Проверяют информационные линии: варисторы V5...V10 и резисторы R69...R72 (1 кОм).



Не работает микрофон

Исходное состояние: смартфон включается, но во время разговора собеседник не слышит абонента, некорректно работает система шумоподавления.

1. Проверяют микрофон J1901 (CONN-MIC-B4015AP422-130).

2. Проверяют дроссели B5, B6 (2500 Ом/100 МГц), варисторы T1901,T1902 (AVL-5.5V-100PF).

3. Проверяют конденсаторы С133, С134 (0,1 мкФ), С1904...С1906 (33 пФ), С1901 (2,2 мкФ), С1902 (0,1 мкФ), С1903 (33 пФ) и резисторы R1901, R1902 (1 кОм).

4. Проверяют микрофон J1902 (CONN-MIC-B4015AP422-130).

5. Проверяют дроссели B1, B2 (2500 Ом/100 МГц), варисторы T1903,T1904 (AVL-5.5V-100PF).

6. Проверяют конденсаторы С1915, С1916 (0,1 мкФ), С1912...С1914 (33 пФ), С1909 (2,2 мкФ), С1910 (0,1 мкФ), С1911 (33 пФ) и резисторы R1904, R1905 (1 кОм).



Не работает разговорный динамик

Исходное состояние: смартфон включается, но во время разговора абонент не слышит собеседника.

1. Меняют разговорный динамик на заведомо исправный.

2. Проверяют дроссели B3, B4 (2500 Ом/100 МГц).

3. Проверяют варисторы T1910,T1911 (AVL-5.5V-100PF).

4. Проверяют конденсаторы С1926, С1927, С1928 (33 пФ).



Не работает полифонический динамик

Исходное состояние: смартфон включается, но нет звука из полифонического динамика.

1. Меняют полифонический динамик на заведомо исправный.

2. Проверяют индуктивности B1910, B1911 (2500 Ом/100 МГц).

3. Проверяют варисторы T1912,T1913 (AVL-5.5V-100PF).

4. Проверяют конденсаторы С164, С165 (680 пФ).



Не работает гарнитура

Исходное состояние: смартфон включается, но не работает гарнитура. Гарнитура заменена на заведомо исправную.

1. Меняют разъем гарнитуры J1903 (CONN-EAR-WKUBI005-081) на заведомо исправный;

2. Проверяют дроссель L1901 (470 нГн).

3. Если телефон не определяет факт подключения гарнитуры, то проверяют дроссель B1920 (2500 Ом/100 МГц), варистор T1906 (AVL-5.5V-100PF), резистор R1907 (470 кОм).

4. Если не работает динамик правого или левого каналов, проверяют дроссели B1906, B1907 (2500 Ом/ 100 МГ ц), варисторы T1906, T1909 (AVL-5.5V-100PF), конденсаторы С1921, С1922 (33 пФ).

5. Если не работает микрофон, проверяют дроссель B1905 (2500 Ом/100 МГц), варистор T1907 (AVL-5.5V-100PF), конденсаторы C1919, C1920 (0,1 мкФ), С1917 (2,2 мкФ) и резистор R53 (0 Ом), R1908, R1922 (2,2 кОм).



Резюме

Несмотря на то что рассмотрение устранения типовых неисправностей в рамках этой статьи проводилось на примере смартфона "TeXeT TM-4677", изложенные методики достаточно универсальны и могут быть полезны при ремонте других аппаратов, построенных на базе двухъядерного процессора Qualcomm MSM8225. Однако в случае их применения даже при ремонте смартфонов с аналогичной схемотехникой следует обращать внимание не только на схожесть примененных в них схемотехнических решений, но и на номиналы и типы установленных элементов, а также особенности их включения.

Электромонтажную схему основной платы смартфона TeXeT TM-4677 (Innos i6) можно скачать здесь.

Литература и интернет-источники

1. Руководство по обновлению ПО до Android 4.1 // Интернет-портал texet.ru - http://www.texet.ru/ save.php?file=/files/_1369377758. pdf.

2. Руководство по обновлению ПО (для смартфонов с номерами 1319xxxxxx) // Интернет-портал texet.ru - http://www.texet.ru/ save.php?file=/files/4677FirmwareUp date_RUS_edition_1374574847. pdf.

3. Обновленная прошивка от 16.07.2013 (для смартфонов с номерами 1319xxxxxx) // Интернет-портал texet.ru -http://www.texet.ru/ save.php?file=/files/TEXET_NEW_ 20130709_V1.9_1373983999.zip.

Автор: Антон Печеровый (г. Орел)

Источник: Ремонт и сервис

Мнения читателей

Нет комментариев. Ваш комментарий будет первый.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Поля, обязательные для заполнения
