Компания Microchip разработала новый источник опорного напряжения, предназначенный для приложений, требующих высокоточной обработки сигналов. Выходное напряжение микросхем MCP1502 является фиксированным и, в зависимости от модификации микросхемы, равно одному из восьми значений в диапазоне от 1,024 до 4,096 В. Благодаря наличию дополнительного выходного усилительного каскада максимальный выходной ток микросхем MCP1502 может достигать 20 мА, при этом он может быть как вытекающим – замыкающимся внутри микросхемы на шину питания, так и втекающим – замыкающимся на общий провод.
Ключевой особенностью микросхем MCP1502 является высокая точность стабилизации выходного напряжения. В частности, максимальная нестабильность напряжения на выходе микросхемы при колебаниях температуры окружающей среды не превышает 7 ppm/°C, при изменении входного напряжения – 50 ppm/В, а при колебаниях тока нагрузки – 40 ppm/мА. Столь высокие коэффициенты стабилизации достигаются благодаря использованию целого комплекса оригинальных схемотехнических решений, в том числе и путем формирования эталонных сигналов с помощью термостабильных источников с выходным напряжением, равным напряжению запрещенной зоны полупроводника (Bandgap Voltage Reference), и использованию операционного усилителя со стабилизацией прерыванием (Chopper-Based Amplifier), имеющего минимальный уровень дрейфа напряжения смещения.
Микросхемы MCP1502 выпускаются в миниатюрных 6-выводных корпусах SOT-23 с размерами всего 2 х 2 мм, что, в совокупности с малым током собственного потребления, не превышающим 140 мкА, позволяет использовать их в малогабаритных устройствах, в том числе и батарейным питанием. Микросхемы MCP1502 могут работать в диапазоне рабочих температур -40…125°C и прошли аттестацию на соответствие стандартам AEC-Q100 группы Grade 1, что позволяет использовать их в автомобильной технике.
Ключевыми особенностями MCP1502 являются:
- малое значение температурного дрейфа выходного напряжения – 7 ppm/⁰C во всем диапазоне рабочих температур (-40…125°C);
- максимальная начальная погрешность установки выходного напряжения (без учета колебаний температуры, входного напряжения и тока нагрузки) – 0,1%;
- широкий диапазон рабочих температур -40…125°C;
- малый ток собственного потребления – 140 мкА;
- высокая точность стабилизации при колебаниях входного напряжения – 50 ppm/В;
- высокая точность стабилизации при колебаниях выходного тока – 40 ppm/мА;
- восемь вариантов фиксированного выходного напряжения – 1,024 В, 1,250 В, 1,800 В, 2,048 В, 2,500 В, 3,000 В, 3,300 В, 4,096 В;
- малое значение уровня шума на выходе микросхемы – 30 мкВ (действующее значение) в диапазоне частот от 0,1 Гц до 10 кГц (для версии с выходным напряжением 1,024 В);
- малогабаритный 6-выводной корпус SOT-23 с размерами 2 х 2 мм;
- наличие аттестата соответствия стандартам AEC-Q100 для автомобильных приложений группы Grade 1, работающих в температурном диапазоне -40…125°C.
В качестве основных преимуществ микросхем MCP1502 можно выделить:
- лучшее в своем классе соотношение цены и качества для источников опорного напряжения, которые можно применять в автомобильной технике;
- возможность использовать все преимущества производимых компанией Microchip высокоскоростных аналого-цифровых преобразователей в широком диапазоне рабочих температур;
- благодаря использованию малогабаритных корпусов, микросхемы MCP1502 могут применяться в компактных приборах с ограниченной высотой корпуса.
Микросхемы MCP1502 можно применять в самых различных приложениях (рисунок 1), основными из которых являются:
- прецизионные измерительные системы;
- системы контроля состояния аккумуляторов в электромобилях;
- аналого-цифровые преобразователи с высокой разрядностью;
- медицинская техника;
- промышленные системы;
- устройства с батарейным питанием.

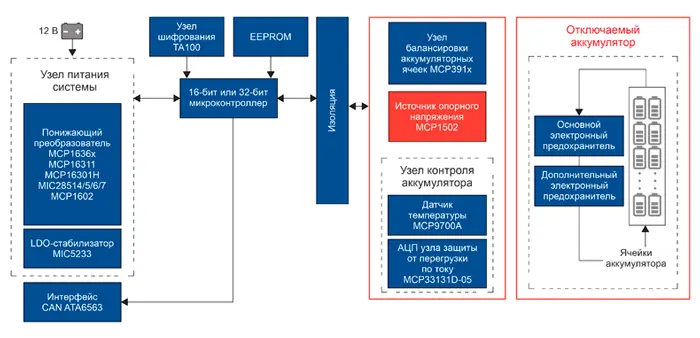

Рис. 1. Пример использования микросхем MCP1502 в модуле контроля состояния аккумуляторной батареи
