Компактные осциллографы с частотой дискретизации 1 ГГц и памятью 2 Мб

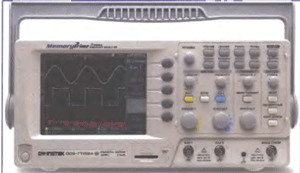

Компания GW Instek расширила модельный ряд выпуском обновленных двухканальных осциллографов GDS-71062A, GDS-71102А, GDS-71152А на базе 8-разрядного АЦП с полосой пропускания 60, 100 и 150 МГц. Частота дискретизации составляет 1 ГГц на каждый канал, эквивалентная частота дискретизации - 25 ГГц (для периодического сигнала). Объем внутренней памяти - 1 Мбайт на канал (до 2 Мбайт при объединении). Новинки стали итогом работы разработчиков по модернизации предыдущей серии GDS-71xxx с максимальной скоростью выборки 250 Мвыб/с в реальном времени (увеличение в четыре раза) и памятью 4 кбайт на канал (возрастание в 250 раз!). Кроме того, с появлением модели GDS-71152A (на фото) с полосой пропускания 150 МГц увеличены возможности по измерению и наблюдению более высокочастотных сигналов, так как в предшествующей линейке диапазон исследуемых сигналов был ограничен значением 100 МГц.
Осциллографы оснащены высококонтрастным цветным ЖК дисплеем диагональю 14,2 см с регулируемой яркостью (TFT, разрешение 320x240 пкс, масштабная сетка 8x10 делений при включенном меню).


Коэффициент отклонения каждого из каналов вертикального отклонения - 2 мВ/дел...10 В/дел. Предусмотрено ограничение полосы пропускания до 20 МГц. Режимы работы каналов вертикального отклонения: наблюдение сигналов, математические операции с сигналами двух каналов (суммирование, вычитание, перемножение сигналов), инвертирование сигнала, автоустановка изображения на экране, синхронизация исследуемого сигнала. Помимо классического анализа спектра с представлением уровня составляющих "в децибелах", имеется возможность измерения их средне-квадратического значения напряжения.
Значения коэффициента развертки регулируются в интервале 1 нс/дел... 50 с/дел. Погрешность его установки - 0,01 %, что определяет погрешность измерения временных интервалов. Режимы работы тракта горизонтального отклонения: сбор данных в реальном времени (работа на основной развертке), выделение и растяжка окна, самописец/Roll (250 мс/дел. - 50 с/дел.). Для обнаружения всплесков длительностью менее 10 не (например, при исследовании сигнала, содержащего регулярные короткие выбросы) включается пиковый детектор.
Виды запуска развертки: автоматическая, ждущая, однократная, видео (SECAM, PAL и NTSC; выбор поля/ строки). Доступно задание условий запуска по длительности импульса (>,<,=,*) в пределах от 20 нс до 10 с. Задержка запуска развертки регулируется в пределах: предзапуск- 10 делений, после-запуск - 1000 делений.
Осциллографы имеют богатое меню автоматических измерений (19 видов - "напряжение/время"), курсорных (AU; ДТ; 1/ДТ). Дополнительно добавлено восемь видов прикладных автоизмерений временных интервалов (Delay) между сигналами, поступающими на входы первого и второго каналов. Это позволяет применять осциллографы GDS-71xxxA для тестирования устройств эхолокации и других систем, где расстояние вычисляется по значению задержки отраженного сигнала относительно зондирующего.
Технология MemoryPrime™ обеспечивает сбор данных и поддержку оцифровки сигнала с частотой дискретизации 1 ГГц при коэффициенте развертки от 1 нс/дел до 100 мке/дел (16 значений) для наблюдения формы входных высокочастотных сигналов (80 % диапазона значений!).
Имеется возможность включения режима Задержка для смещения осциллограммы во времени (по горизонтальной шкале) относительно момента запуска развертки. При изменении коэффициента развертки осциллограмма сигнала на экране всегда будет располагаться в соответствии с заданным значением временной задержки для удобства наблюдения без дополнительных манипуляций ее позиционирования относительно масштабной сетки.
Для применения в определенных измерительных ситуациях добавлен режим Удержание (блокировка запуска). В течение заданного времени (40 не... 2,5 с) система запуска становится "слепой", игнорируя выполнение условий запуска. Это помогает рассматривать сложные и нестабильные колебания, например, сигналы с амплитудной модуляцией.

Внедрен интеллектуальный режим Expand, представляющий собой расширенную регулировку постоянного смещения по вертикали, выбираемую пользователем: в вольтах относительно общего провода (GND) или в делениях на экране (режим Center). Это позволяет при изменении усиления отслеживать изменения в соответствии с текущим напряжением или удерживать показания индикатора вертикального смещения на постоянном уровне.
Встроенный калибратор может формировать сигнал прямоугольной формы для демонстрационных целей (регулируемая частота в интервале 1-100 кГц с шагом 1 кГц; скважность 5-95 % с шагом 5 %). Осциллографы обеспечивают возможность подключения к ПК через стык интерфейса USB на задней панели для управления и подключение внешних карт памяти Secure Digital через слот, расположенный на передней панели. Поддерживаются SD-карты с объемом памяти 2 Гб и более (файловая система FAT или FAT32). Сохранение данных производится по выбору в различных форматах:
- экранная информация (*.bmp);
- профили настройки (*.set);
- отсчеты (*.csv).
Высокая скорость сбора, большая внутренняя память, локализованный интерфейс и возможности программирования осциллографов GDS-71xxxA позволят инженерам глубже вникнуть в проблемы наладки, быстрее обнаруживать аномалии. Осциллографы воплощают надежность, насыщенную функциональность, инновационные решения и весьма доступную цену. Гарантийное обслуживание приборов - три года.
В соответствии с поручением Ростехрегулирования РФ в настоящее время проводятся испытания серии для целей утверждения типа СИ и внесения в Госреестр СИ РФ.


Дата публикации: 04.12.2009
