Микроконтроллеры-передатчики ATA6285 и АТА6286 для систем контроля внутришинного давления автомобилей



Микросхемы компании ATMEL ATA6285 и АТА6286 содержат все необходимые функциональные элементы для измерения и калибровки простых емкостных датчиков давления и движения, а также завершенный радиочастотный передатчик.

Микросхемы позволят проектировать оптимизированные по стоимости приложения, в том числе за счет возможности использования простых, недорогих и некалиброванных датчиков. Подобные емкостные датчики можно легко откалибровать программным способом с помощью встроенного в микросхемы микроконтроллера AVR. В корпусе микросхем объединены РЧ передатчик ATA5756/5757 и маломощный 8-разрядный Flash-микроконтроллер ATmega AVR (см. структурную схему на рис. 1).

Структурная схема микросхем ATA6285 и АТА6286

Рис. 1. Структурная схема микросхем ATA6285 и АТА6286

Микросхемы разработаны для выполнения функций управления и передачи данных от емкостных датчиков давления и движения. Их широкие функциональные возможности также как, например, встроенный контроль температуры с режимом отключения, режим низкочастотной генерации(90 кГц) для поддержания работы таймера в режиме сна и НЧ вход (125 кГ ц) возобновления работы, делают их применение идеальным в системах контроля давления.

Микросхемы оптимизированы по уровню потребления: в режиме сна потребляемый ток равен 0,5 мкА, а его максимальное значение равно 0,85 мкА (при температуре 85°C, с учетом генерации частоты 90 кГц). Потребляемый ток в ходе измерения равен 200 мкА, что в 10 раз меньше потребления пъезорезистивных датчиков. В режиме передачи потребляемый ток равен 8,5 мА при уровне выходной мощности 6 дБм. Программируемый канал приемника частотой 125 кГц предназначен для возобновления работы микросхемы и потребляет не более 1,7 мкА в режиме слежения.

ATA6285 работает на частоте 315 МГц, а ATA6286 рассчитан на работу на частоте 433 МГц. Обе микросхемы поддерживают передачу с АМн (амплитудной манипуляцией) или ЧМн (частотной манипуляцией) модуляцией на скорости до 10 кБод в режиме Манчестер. Микросхемы работают при напряжении питания 2...3,6 В от одной литиевой батареи. Рабочий температурный диапазон микросхем -40...+125 °C, а температурный диапазон хранения составляет -40...+ 150 °C.

Отличительные особенности микросхем ATA6285/ATA6286

- Выполнены на основе 8-разрядного программируемого Flash-микроконтроллера AVR

- Частота передачи: 315 МГц (ATA6285) и 433 МГц (ATA6286).

- Поддержка АМн/ЧМн модуляции; встроенный ключ для ЧМн модуляции.

- Выходная мощность 6 дБм при уровне потребления 8,5 мА в режиме передачи.

- Микроконтроллер потребляет ток 0,6 мкА в режиме сна с активным интервальным таймером.

- Интерфейсы для подключения простых емкостных датчиков (2...6 пФ).

- Один интерфейс может быть сконфигурирован на возобновление работы при движении (3... 5 пФ).

- Разрешающая способность контроля давления 25 мБар.

- Экономичный режим измерения для непосредственного подключения емкостных датчиков(потребление 200 мкА при частоте системной синхронизации 1 мкА).

- Программируемый канал приемника для возобновления работы частотой 125 кГц с типичным потреблением 1,7 мкА в режиме слежения.

- Рабочее напряжение 2...3,6 В позволяет питаться от одной литиевой батареи.

- Рабочий температурный диапазон -40...+ 125°C, температурный диапазон хранения -40...+ 150°C.

- Менее 10 внешних компонентов.

- Корпус QFN32 (5 х 5 мм).

Схема включения микросхем ATA6285/ATA6286 в системе контроля внутришинного давления приведена на рис. 2, а расположение и обозначение выводов приборов - на рис. 3.

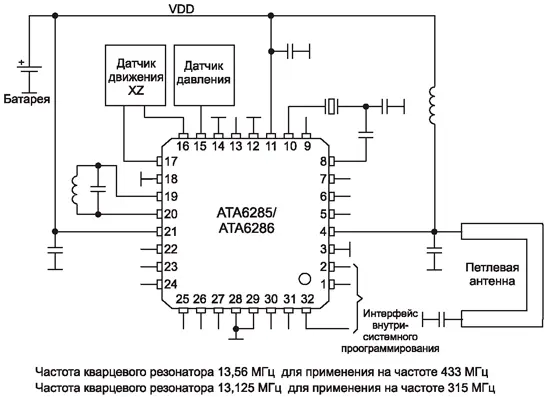

Схема включения микросхем ATA6285/ATA6286 в системе контроля внутришинного давления

Рис. 2. Схема включения микросхем ATA6285/ATA6286 в системе контроля внутришинного давления

Расположение и обозначение выводов микросхем ATA6285/ATA6286

Рис. 3. Расположение и обозначение выводов микросхем ATA6285/ATA6286
